内六角圆柱头螺栓规格参数三维设计参考

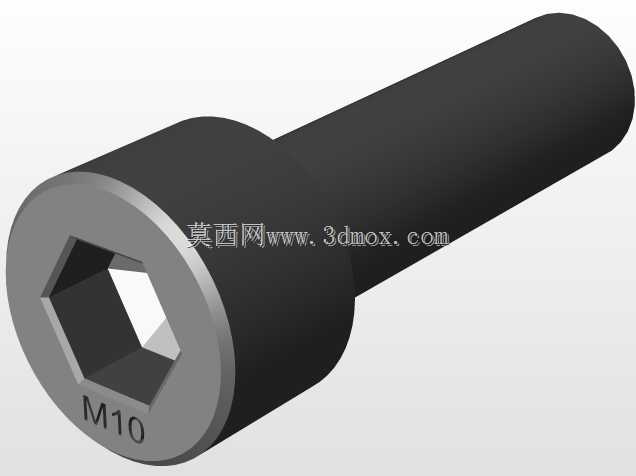

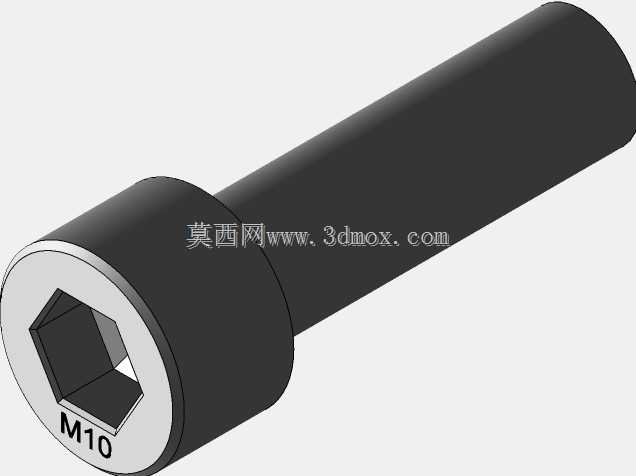

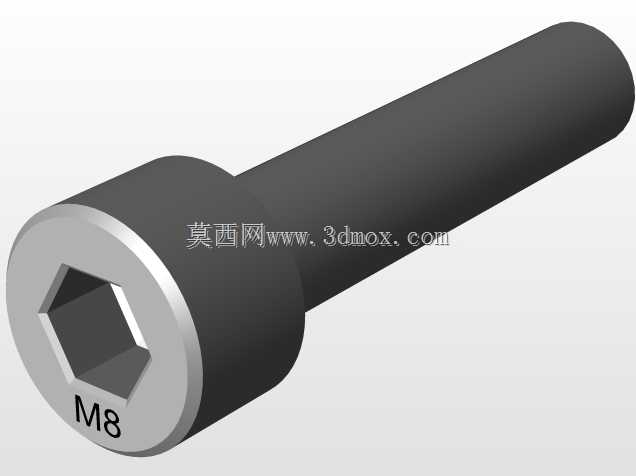

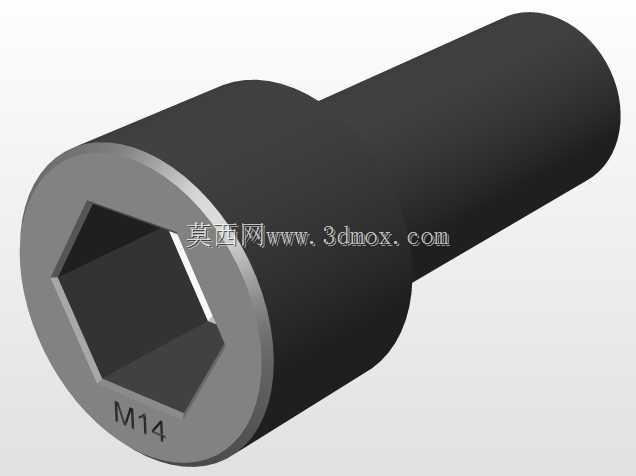

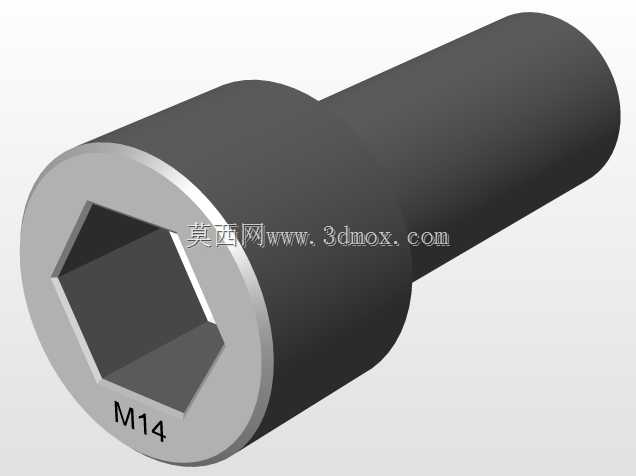

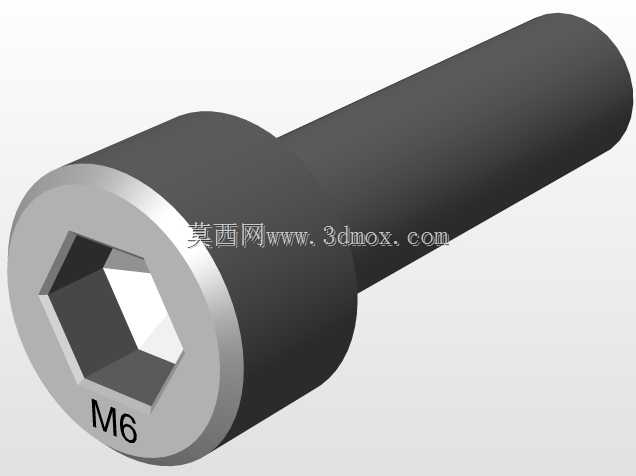

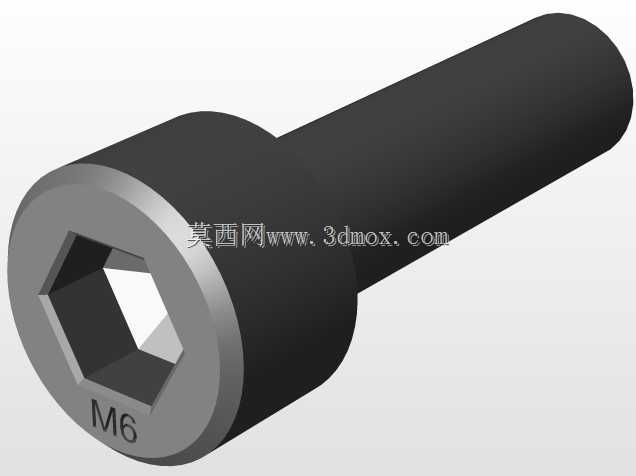

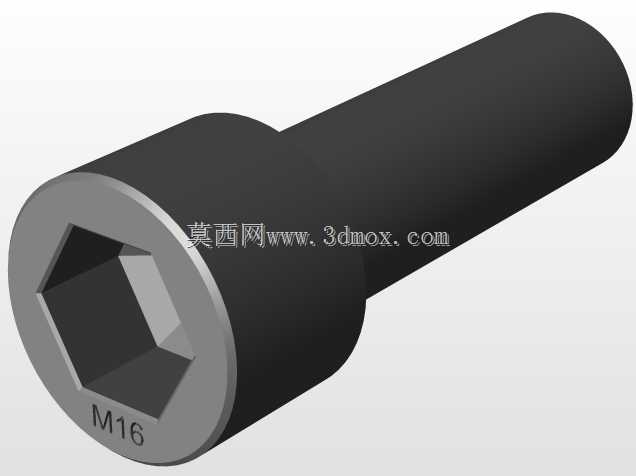

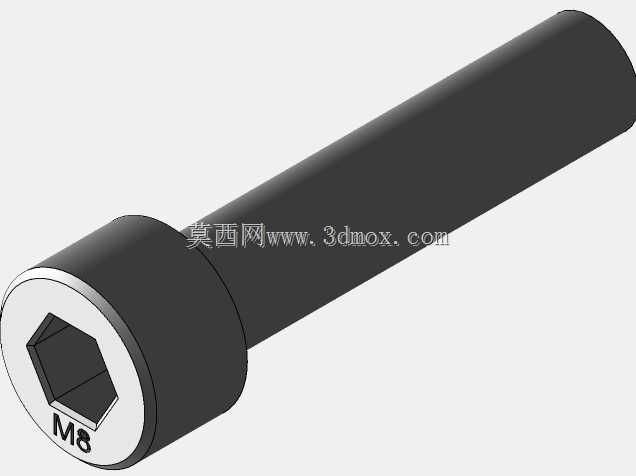

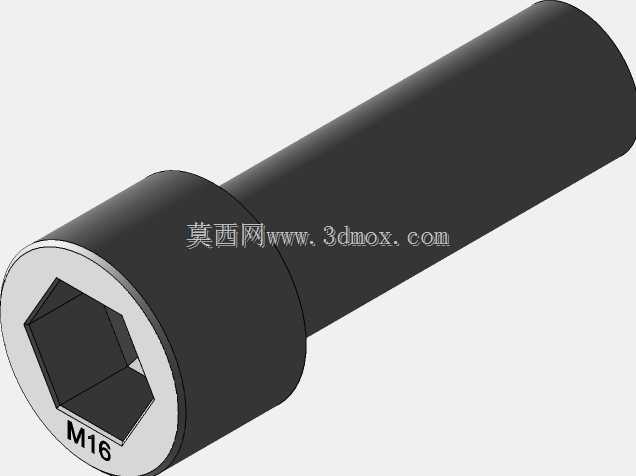

　　在各类机械结构的连接设计中，内六角螺栓是应用覆盖度极广的一类紧固件，从精密电子设备的小型模组固定，到重型工程机械的结构件锁紧，都能见到这类零件的身影。不同于外六角螺栓需要预留足够的扳手操作空间，内六角螺栓的头部为圆柱型，内凹的六角驱动孔可以适配内六角扳手完成拧紧作业，安装时仅需在螺栓头部轴向预留扳手插入空间即可，特别适合安装位置局促、结构表面要求平整无凸起的装配场景，比如模具型腔内部的镶件固定、自动化设备的钣金护板拼接、液压阀块的油路堵头锁紧等工况，都大量选用这类紧固件完成连接。

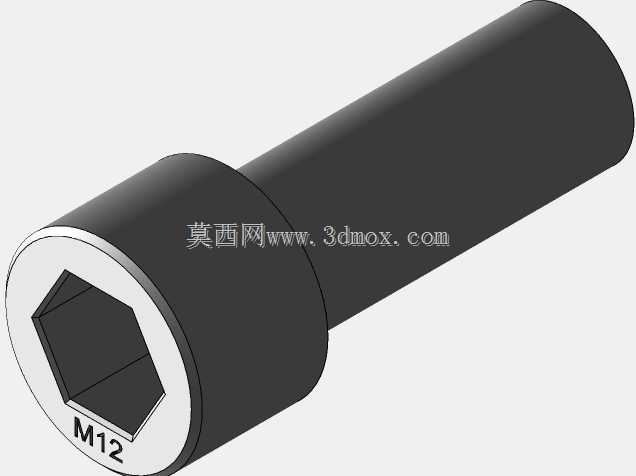

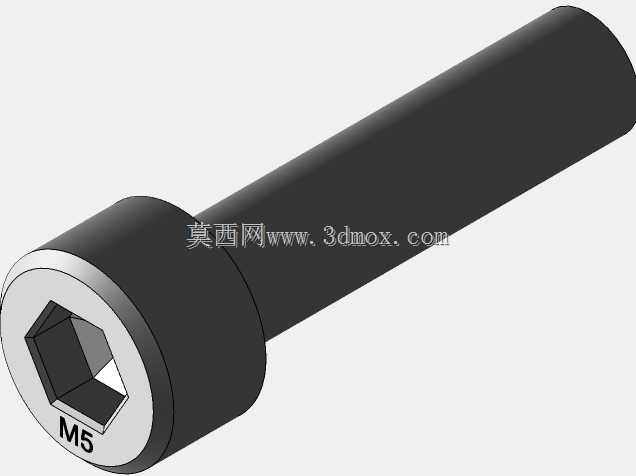

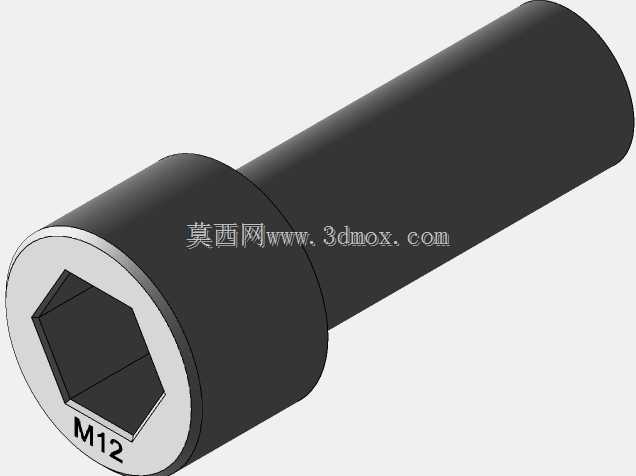

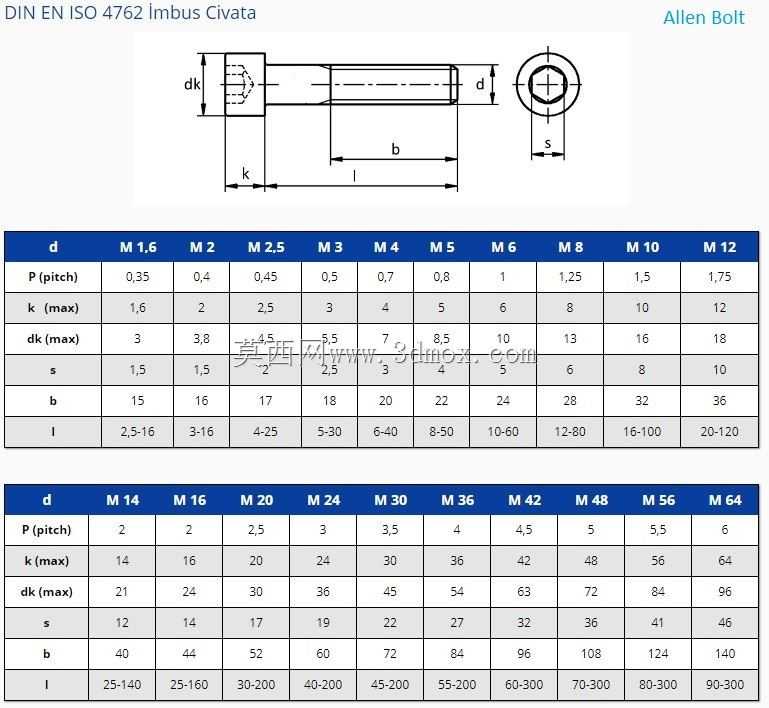

　　从设计逻辑来看，这类螺栓的尺寸体系完全遵循通用紧固件的标准规范，覆盖了从M1.6到M64的全系列公称直径规格，不同规格对应不同的螺距参数，比如M1.6规格螺距为0.35mm，M12规格螺距为1.75mm，M64规格螺距为6mm，设计人员在选型时可以根据被连接件的受力等级、材质厚度匹配对应规格。螺栓头部的尺寸dk、头部高度k、内六角对边尺寸s都和公称直径形成固定的比例对应关系，比如M5规格的螺栓头部最大直径为8.5mm，头部高度为5mm，内六角对边尺寸为4mm，这类固定的尺寸参数可以让设计人员在绘制安装孔位时直接确定沉头孔的加工尺寸，无需反复核对实物测量值，能大幅提升三维建模和工程图绘制的效率。

　　在实际装配场景中，内六角螺栓的螺纹段长度b也根据不同公称直径设置了多档可选范围，比如小规格M3螺栓的螺纹段长度覆盖18mm以内的区间，大规格M24螺栓的螺纹段长度覆盖60mm以内的区间，选型时需要保证被连接件夹紧后，螺纹啮合长度达到公称直径的0.8倍以上，才能确保连接强度满足载荷要求，避免出现螺纹滑牙、螺栓断裂的失效问题。和外六角螺栓相比，内六角螺栓的圆柱头部可以沉入被连接件的沉孔内部，装配完成后螺栓头部不会突出零件表面，既可以避免突出的头部剐蹭操作人员或周边管线，也能让设备外表面更加整洁美观，在食品加工机械、医疗设备这类对表面平整度、清洁度有较高要求的行业，这类沉装式的内六角螺栓是紧固件选型的优先选项。

　　建模过程中需要注意几个关键尺寸的公差匹配：内六角驱动孔的对边尺寸需要预留合理的扳手插入间隙，间隙过大会导致扳手打滑，间隙过小则会出现扳手无法插入的装配问题；螺栓头部和螺杆的过渡圆角需要按照标准要求设置，避免应力集中导致螺栓在受拉载荷时从头部过渡位置断裂；螺纹段的收尾部分需要设置合理的退刀结构，和螺纹孔的入口倒角形成适配，避免装配时螺纹出现错牙、卡滞的问题。在做装配干涉检查时，要特别注意螺栓头部沉孔的深度和直径，既要保证螺栓头部能完全沉入沉孔内，也要预留足够的扳手操作空间，避免扳手和沉孔侧壁发生干涉，导致现场装配时无法完成拧紧作业。

　　不同工况下选用内六角螺栓时，还要结合受力场景调整选型逻辑：承受交变载荷的振动工况下，需要选用带全螺纹的短规格螺栓，搭配防松垫圈或螺纹锁固胶使用，避免螺栓在长期振动下出现松脱；用于精密设备定位的连接场景，需要选用杆部带公差的铰制孔用内六角螺栓，通过杆部和安装孔的过渡配合实现被连接件的精准定位，避免连接位置出现错位；用于腐蚀环境的户外设备，则需要选用表面做达克罗处理或不锈钢材质的内六角螺栓，提升零件的抗腐蚀能力，延长设备的维护周期。
