四针接线端子连接器结构设计

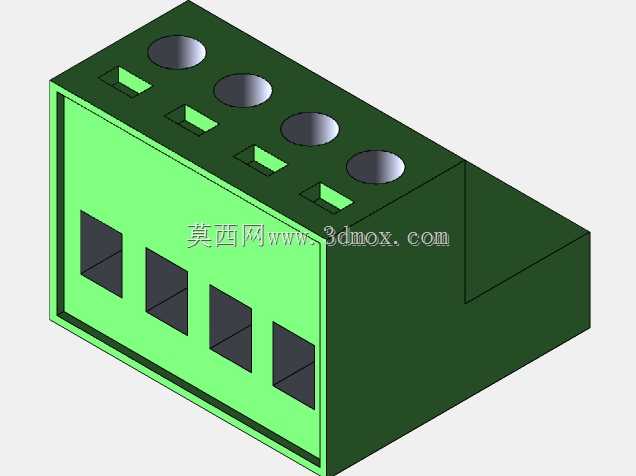

　　这款四针连接器属于低压电气回路常用的接线连接件，日常在工业控制柜内部布线、小型机电设备电源接线、PCB板外接线路接驳场景中十分常见，主要作用是实现多股导线的快速分线连接，替代传统绞接后缠绝缘胶带的不规范接线方式，提升线路连接的可靠性与后期维护便利性。从结构设计来看，主体采用绝缘壳体加内部导电插芯的组合形式，壳体选用工程塑料材质，顶部预留四个圆形进线孔，对应每一个接线位，导线从顶部穿入后可通过壳体内部的压线结构完成固定，正面设置四个方形操作窗口，供螺丝刀伸入拧紧压线螺钉，完成导线与内部导电件的紧固连接，这种正面操作的布局在柜内密集布线场景下优势明显，不需要在连接器上下方预留过大的操作空间，相邻接线位之间设置有绝缘隔挡，

　　避免不同回路导线误触造成短路，隔挡高度完全覆盖压线螺钉的外露部分，即使柜内有金属碎屑掉落也不容易引发极间短路。壳体侧面设计有卡扣式安装结构，可以直接卡装在标准DIN导轨上，也可以通过壳体底部预留的安装孔用螺丝直接固定在设备安装板上，两种安装方式兼容不同的安装场景，在小型设备内部没有导轨的情况下也能可靠固定。设计过程中首先考虑的是接线适配范围，四个接线位可适配常规标称截面积的多股铜芯导线，满足大部分控制回路与小功率动力回路的接线需求，进线孔的倒角设计可以避免穿线时刮伤导线绝缘层，防止导线铜丝外露引发安全隐患。壳体的外形尺寸经过紧凑化优化，整体宽度控制在多针连接器的常规尺寸区间，相邻接线位的中心距符合电气安全间隙要求，

　　在额定工作电压下不会发生爬电击穿问题，壳体壁厚均匀，既保证绝缘结构强度，也适配注塑成型的工艺要求，避免出现注塑缩痕、缺料等生产缺陷。实际使用中这类连接器经常被用在PLC输入输出端子的外接布线、传感器信号线路汇总、小型开关电源的输出分线场景，相比焊接式接线方式，采用这种螺钉压线的连接器不需要对导线做焊锡预处理，现场接线效率更高，后期线路改动时只需要松开对应位置的螺钉即可调整接线，不会像焊接点那样拆改时容易烫坏周边导线绝缘层。设计时还考虑了防误插结构，壳体的不对称外形可以避免配对接插件反插，顶部每个进线孔旁预留了标记位，可以粘贴线号标识，方便后期运维时快速识别每一路线路的功能。壳体的绝缘材质选用阻燃级工程塑料，

　　即使接线接触不良产生局部高温也不会引燃壳体，满足电气设备的阻燃安全要求，内部导电件采用铜质镀镍处理，既保证导电性能，也避免长期使用后氧化导致接触电阻增大，压线螺钉的规格经过匹配，拧紧力矩控制在合理范围，既可以压紧导线不会松脱，也不会因为力矩过大压断铜丝造成接触不良。在安装边界方面，这款连接器正面操作窗口距离安装面的高度经过测算，常规长度的十字螺丝刀可以垂直伸入操作，不需要倾斜螺丝刀，避免操作时打滑损坏周边元件，左右两侧预留的接线弯曲空间足够，导线接入后可以自然弯曲引向走线槽，不会出现导线过度弯折损伤绝缘的情况，整体结构没有尖锐棱角，安装接线过程中不会划伤操作人员手部，也不会割破导线绝缘层。
