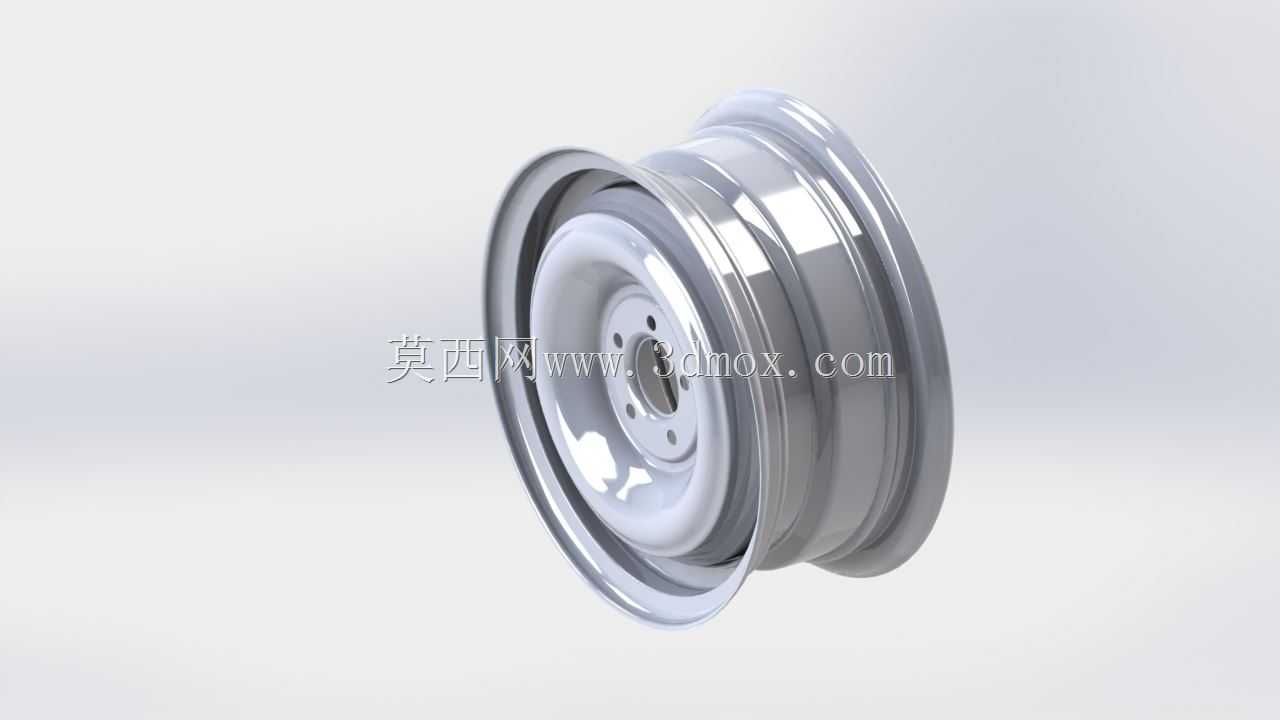

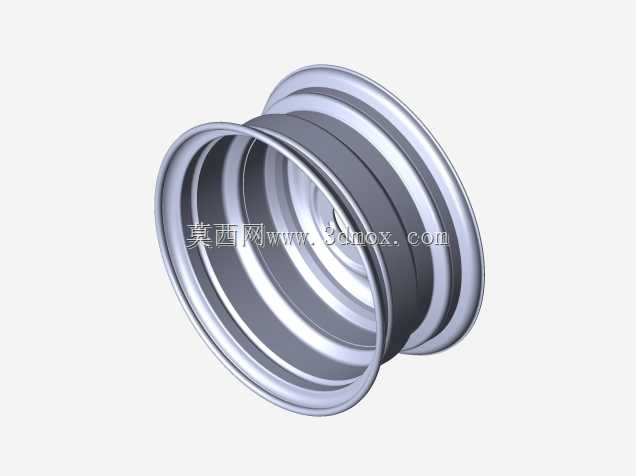

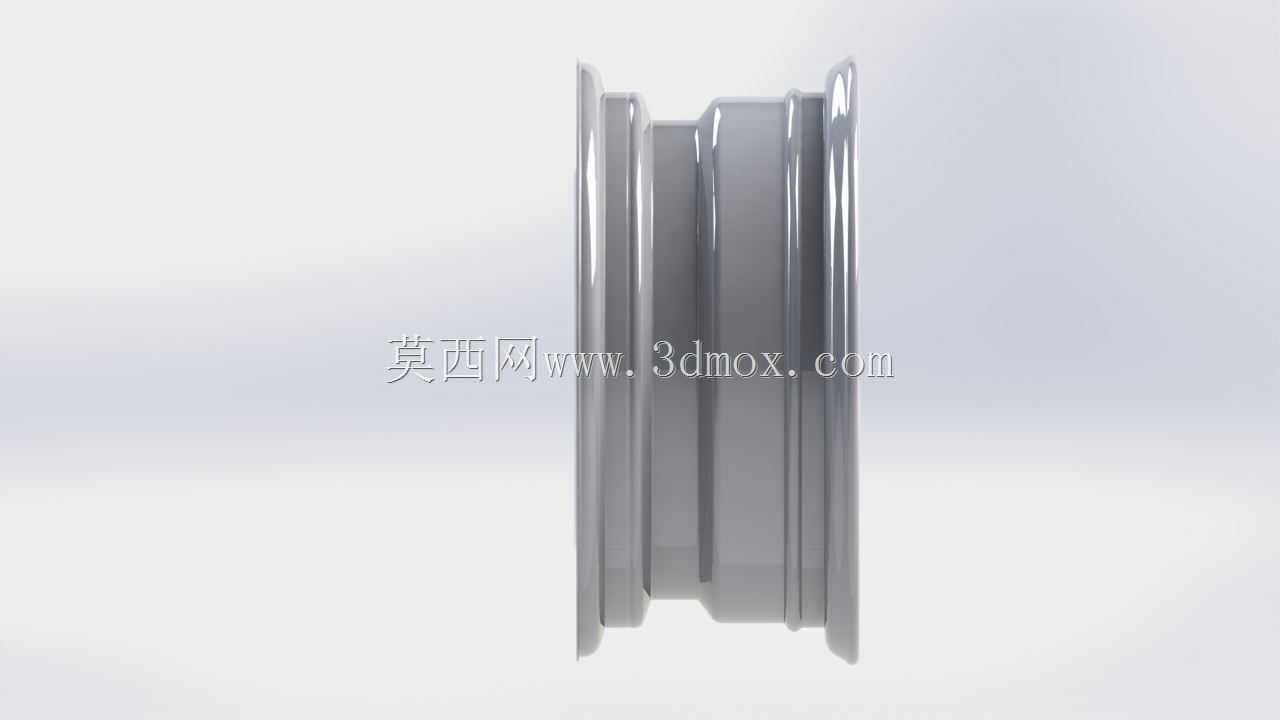

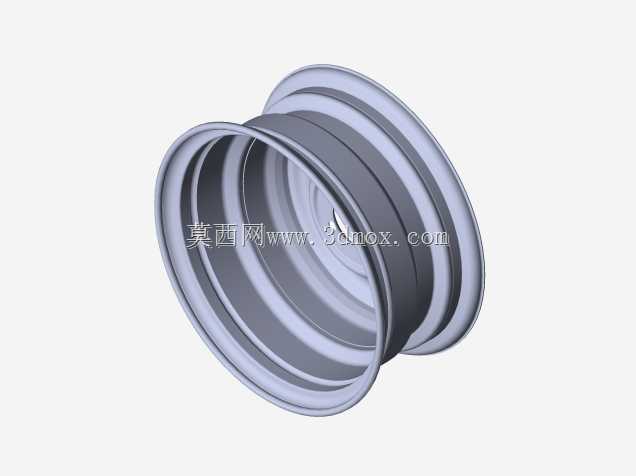

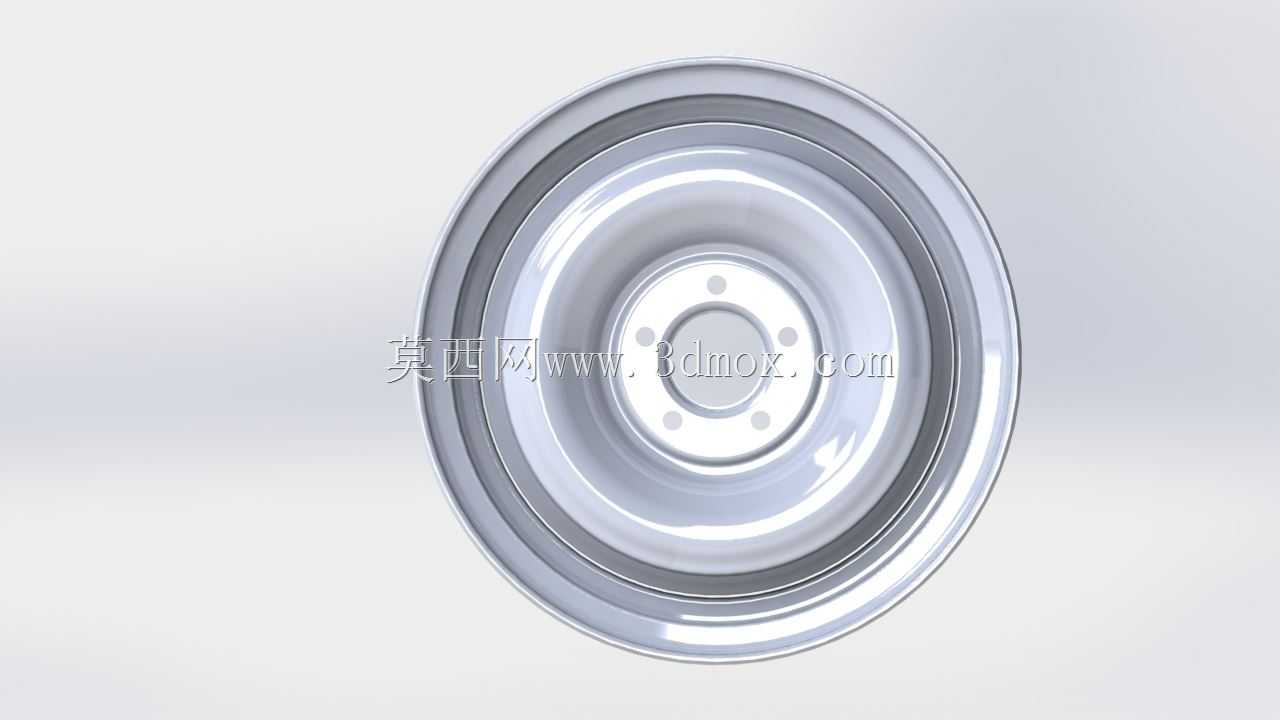

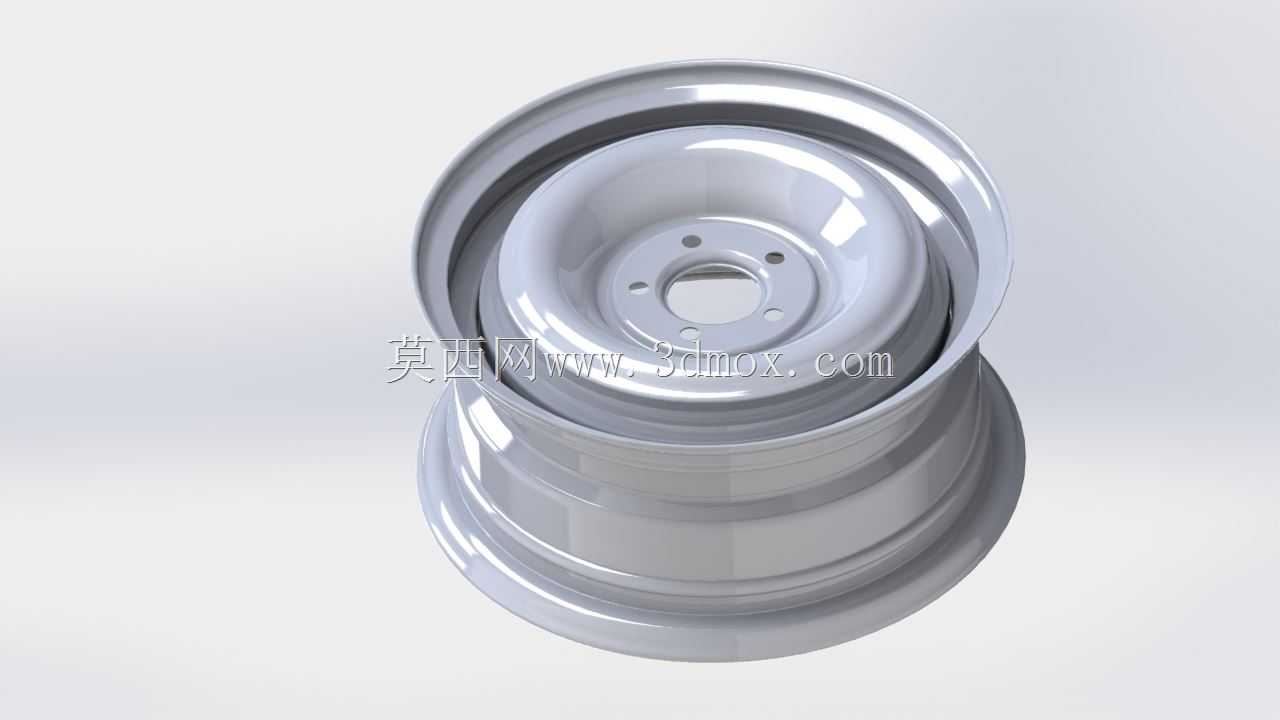

钢制乘用车轮辋结构三维设计

　　这款钢制轮辋的结构设计，核心围绕乘用车非铺装路面行驶的承载需求展开，日常适配场景覆盖城郊代步、轻量非铺装路通行的家用车型，作为车轮总成的核心承载基体，需要同时承接轮胎的安装限位、车桥轴头的扭矩传递、行驶过程中径向与侧向冲击载荷的分散多重功能。设计阶段首先明确了安装边界：中心定位孔与轴头的配合采用H7/h6的间隙配合公差，保证装配时的同轴度，避免高速行驶出现径向跳动；周边的螺栓孔分布圆直径严格匹配对应车型的轴头法兰参数，孔位做了1mm的倒角处理，既方便装配时螺栓导入，也能消除螺栓孔边缘的应力集中点，避免长期交变载荷下出现孔边裂纹。轮辋的胎圈座区域采用了标准的15度锥面设计，这个角度是经过大量台架验证的最优取值，

　　既可以保证轮胎充气后胎圈与座面的贴合压紧力，避免行驶中轮胎脱圈，也能在轮胎拆装时降低操作难度，不会损伤胎圈钢丝层。轮辐与轮辋本体的连接采用了滚压焊接的工艺结构，建模时特意在焊缝位置预留了0.8mm的焊接余量，同时在轮辐的过渡区域做了多级圆弧过渡，没有生硬的直角转折，这个细节是为了分散路面冲击带来的应力，很多早期的钢制轮辋失效案例，都是因为轮辐与轮辋连接位置的过渡圆角太小，长期过减速带或者碾轧坑洼时出现应力集中导致开裂。从外形尺寸来看，这款轮辋的名义直径适配14英寸子午线轮胎，轮辋宽度为5.5J，对应的轮胎适配宽度覆盖175mm到195mm的民用轿车轮胎，轮缘的高度符合国标对乘用车钢制轮辋的要求，

　　足够的轮缘高度可以在轮胎亏气行驶时对胎侧起到一定的支撑作用，避免胎侧直接碾压轮缘造成轮胎不可逆损坏。设计过程中还考虑了动平衡的预留需求，轮辋的轮缘位置预留了平衡块的安装卡槽，不需要额外粘贴卡扣式平衡块，降低了高速行驶中平衡块脱落的风险；轮辐上的减重孔不是随意开设的，每个孔的位置都经过了载荷路径的优化，在保证整体抗弯、抗扭强度满足1.6倍满载轴荷冲击要求的前提下，尽可能降低非簧载质量，提升车辆的悬挂响应速度。很多人觉得钢制轮辋的设计比铝合金轮辋简单，实际上钢制轮辋的滚压成型工艺对各段截面的厚度变化要求极高，建模时每一段的截面轮廓都要匹配滚压工序的成型顺序，从平板钢带卷圆、焊接、滚压成型到轮辐冲压压装，

　　每一步的尺寸公差都在三维模型里做了工艺性校验，避免出现成型时材料拉伸过度导致的壁厚减薄超差，或者压装时轮辋圆度超差的问题。日常使用场景中，这类钢制轮辋往往被用在车型的低配版本或者作为冬季雪地胎的配套轮辋使用，相比铝合金轮辋，它的抗冲击韧性更好，在低温环境下不会出现脆裂问题，即便轻微变形也可以通过校正修复，使用成本更低。设计时还特意校核了轮辋与刹车系统的间隙，轮辐内侧的凹陷深度足够容纳常见的浮动式刹车卡钳，不会出现转向时轮辋内壁与卡钳摩擦的问题，中心孔周围的凸起定位台，既可以保证装配时的同轴度，也能在螺栓拧紧前起到临时承载的作用，方便车间装配作业。
