注塑成型竖纹薄壁塑料杯结构设计

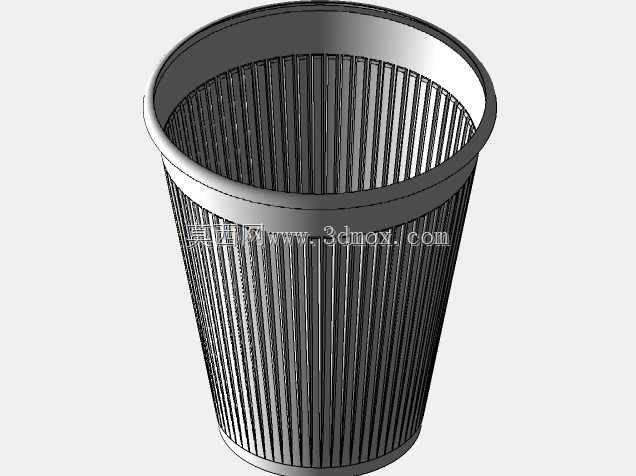

　　日常餐饮场景中使用的一次性塑料杯，多数采用注塑工艺批量生产，这类薄壁容器的结构设计直接影响模具加工难度、成型良率以及实际使用体验。这款带竖向加强筋的塑料杯，整体为上宽下窄的锥台结构，杯口做了加厚卷边设计，在堆叠运输过程中，卷边可以承担上层杯体的重量，避免杯身受压变形，同时饮用时卷边的圆润触感不会划伤唇部，也能提升杯口与杯盖配合的密封可靠性。杯身外壁均匀分布的竖向凸筋，并非单纯的装饰结构，从结构力学角度看，薄壁塑料件的径向抗变形能力较弱，均匀排布的竖筋可以在不增加整体壁厚的前提下，大幅提升杯身的环向刚度，手持杯身时不会因为轻微握力导致杯体过度形变，盛装高温饮品时也能减少热量直接传递到外壁的接触面积，降低握持时的烫感。

　　从注塑成型的角度考量，竖筋的排布方向与模具开模方向完全一致，不会在脱模时形成倒扣结构，不需要额外设计侧抽芯机构，能有效简化模具结构，降低模具制造成本，同时筋条的厚度做了渐变处理，与杯壁衔接处做了圆角过渡，避免注塑时出现筋位缩痕、应力集中的问题，减少成型后杯身翘曲变形的概率。杯底部分做了内凹的环形支撑脚，放置在平整桌面时，只有环形支撑边与桌面接触，能避免杯底平面度不足导致的放置不稳问题，同时内凹结构可以在堆叠时让下层杯的杯口嵌入上层杯的底部凹槽，提升堆叠的稳定性，减少运输过程中的倾倒概率。杯内壁做了光滑处理，没有多余的凸起结构，一方面便于饮用后清洗，若作为可重复使用的餐饮容器，光滑内壁不易残留污渍，

　　另一方面注塑成型时内壁的光滑面可以减少塑料与模具型芯的粘附力，让脱模过程更顺畅，降低脱模时顶白、顶穿的不良率。设计这类薄壁注塑杯时，需要重点控制壁厚的均匀性，整体壁厚控制在0.6-0.8mm区间，过厚会导致冷却时间延长，生产效率降低，同时容易出现内壁缩瘪的问题，过薄则会导致注塑时熔体填充困难，容易出现缺胶、披锋的缺陷。竖筋的高度从杯口下方一直延伸到杯底支撑处，筋条的凸起高度控制在0.3-0.5mm，过高会导致筋位填充不足，过低则达不到提升刚度的效果，筋条之间的间距保持均匀，避免间距差异导致冷却速率不一致引发的变形。杯口卷边的厚度控制在1.2-1.5mm，卷边的圆弧半径做了优化，既保证足够的结构强度，也不会因为局部过厚导致冷却时间过长，在卷边内侧预留了标准杯盖的配合卡槽，可以适配市面上通用的平盖、拱盖，不需要单独开模制作配套杯盖，提升产品的通用适配性。在模具设计层面，这类杯型采用一腔多模的模具结构，浇口设置在杯底中心位置，采用点浇口进胶，熔体从杯底向杯口填充，竖筋的结构可以起到分流道的作用，引导熔体均匀流向杯身各个位置，避免出现流痕、熔接痕的缺陷。冷却水路围绕型芯和型腔均匀排布，保证杯身各个位置冷却速率一致，减少成型后的内应力，降低产品放置一段时间后出现应力开裂的风险。顶出机构采用顶板顶出结构，顶出力均匀作用在杯口卷边位置，避免顶杆直接顶在薄壁杯身上留下顶痕，甚至顶穿杯壁。实际生产验证中，

　　这种带竖筋的薄壁杯相比光滑壁面的同规格杯，抗径向变形能力提升40%以上，堆叠高度可以提升30%，运输过程中的破损率明显降低，同时竖筋的防滑效果也能提升手持时的摩擦力，沾水后也不容易滑落。在餐饮门店、外卖配送、自动售货机等场景中，这种结构的塑料杯可以适配冷饮、热饮的盛装需求，材料适配PP、PET等常用食品级塑料，不需要调整结构就可以更换生产材料，适配不同的使用温度要求。设计过程中还需要考虑杯身的脱模斜度，整体锥度控制在5-8度，既保证堆叠时的嵌套顺畅，不会出现卡杯的问题，也不会因为锥度过大导致杯身容量不符合标称要求，竖筋的侧面也做了对应的脱模斜度，避免脱模时筋位被型腔刮伤，影响外观质量。杯底的内凹深度控制在3-5mm，支撑边的宽度控制在2mm左右，保证放置时的支撑稳定性，同时内凹空间可以容纳杯盖的凸起部分，堆叠时不会压到已经盖好的杯盖，避免杯盖脱落、饮品洒漏的问题。
