斜置式单耳支撑轴承座结构设计

项目分类:轴承座 发布时间:2021-11-08 ID:375433

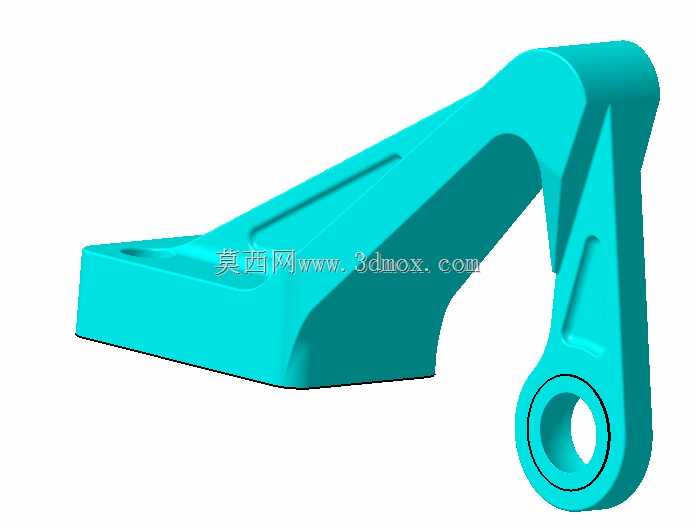

  • 斜置式单耳支撑轴承座结构设计

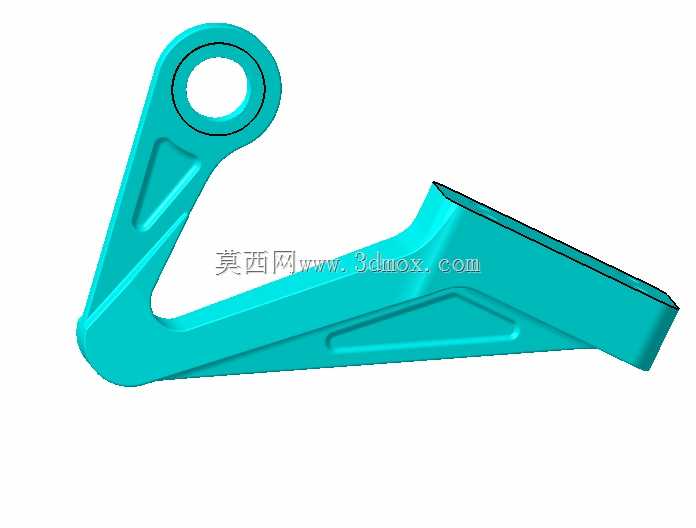

  • 斜置式单耳支撑轴承座结构设计

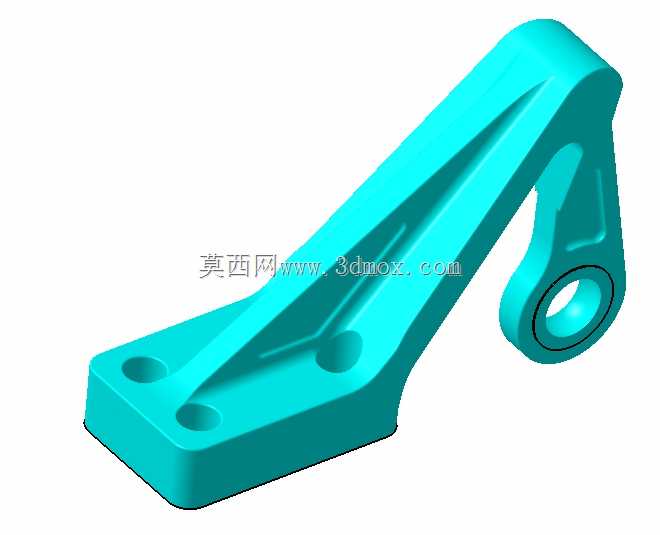

  • 斜置式单耳支撑轴承座结构设计

  这款斜置式单耳铰接轴承座,主要应用在需要实现小角度摆动、同时承受复合载荷的机械连接部位,常见于工程机械的连杆铰接端、轻工设备的摆臂支撑位、输送线的张紧臂固定端这类场景,区别于传统的对开式水平安装轴承座,它的安装基面与轴承孔轴线存在固定的空间夹角,不需要额外加装角度调整垫块就能直接适配斜向布置的连杆机构,能减少装配环节的调整工作量,也避免了多零件拼接带来的累积误差。从结构功能来看,底部的矩形安装基面设置了两个沉头安装孔,孔位的间距按照常用的型材安装孔距匹配,安装时螺栓穿过沉孔直接固定在设备的安装基板上,沉孔的深度设计刚好能容纳内六角螺栓的头部,安装后螺栓头不会突出基面,不会和周边运动的连杆部件产生运动干涉。

  承力臂部分采用了变截面的斜向筋板结构,从安装基面的后端一直延伸到轴承孔的外侧,筋板的厚度沿着载荷传递路径逐渐变化,靠近安装基面的位置筋厚更大,能把轴承孔承受的径向载荷、摆动带来的交变冲击力均匀分散到整个安装基面上,避免局部应力集中导致的基座开裂。轴承端采用单耳式的环形结构,内孔的公差按照常用的滑动轴承、深沟球轴承的外圈配合公差设计,孔壁的厚度经过载荷校核,能承受额定径向载荷下的形变要求,孔端的倒角设计方便轴承压装时的导向,不会在压装过程中刮伤轴承外圈的配合面。设计过程中优先考虑了旧款设备的改造适配需求,整体的安装孔位、轴承孔中心高参数和原有同类型轴承座保持了58%的通用性,不需要对原有设备的安装基板做大规模的改动,

  只需要调整局部的固定孔位就能直接替换使用,能大幅降低旧设备改造的配件成本和停机改造时间。外形上整体没有多余的突出结构,承力臂的侧面做了拔模斜度,不管是采用铸造工艺批量生产,还是采用3D打印做小批量试制,都能顺利脱模,不需要额外设计复杂的抽芯结构,生产工艺性较好。安装边界方面,轴承孔中心到安装基面的垂直距离经过反复校核,保证配套的连杆摆动到最大极限角度时,连杆的端面不会和安装基面产生碰撞,承力臂的外侧轮廓到安装基面侧边的距离预留了足够的扳手操作空间,安装拧紧螺栓时不需要使用特殊的薄壁扳手,常规的内六角扳手就能完成操作。在载荷传递路径的设计上,特意将筋板的走向和主要受力方向保持一致,让材料的纤维方向和载荷方向匹配,

  能在相同的材料用量下获得更高的结构强度,相比等截面的直臂轴承座,在同等载荷要求下重量能降低两成左右,符合轻量化设计的趋势。轴承孔的端面设置了微小的凸台结构,安装轴承端盖或者轴向定位挡圈时,凸台的端面能作为定位基准,保证端盖安装后和轴承孔的垂直度,避免轴承安装后出现偏载,延长轴承的实际使用寿命。安装基面的平面度要求控制在合理范围内,安装时不需要额外刮研就能保证和设备基板的贴合度,减少了装配时的钳工工作量。整个结构没有复杂的曲面特征,三维建模过程中特征逻辑清晰,参数化的尺寸设置方便后续根据不同的载荷要求、安装空间调整轴承孔直径、安装孔距、臂长等参数,能快速衍生出适配不同工况的系列化型号。
