带侧装法兰的双凸台中空轴承支撑座

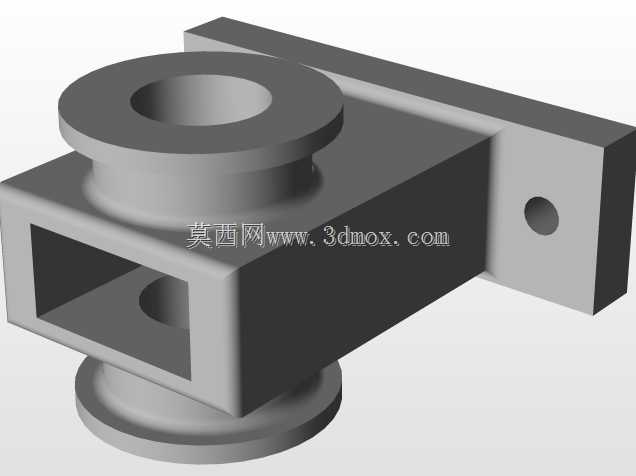

　　在各类带旋转轴的工业传动场景中，轴承座作为承托轴承、约束轴系径向与轴向窜动的核心支撑零件，其结构合理性直接决定整套传动机构的运行稳定性与服役寿命。这款带侧装法兰的双凸台中空轴承支撑座，区别于常规的整体式剖分轴承座结构，采用了主体方箱式承载结构搭配双侧同轴凸台轴承位的设计，同时在箱体单侧延伸出带安装孔的固定法兰，能够同时满足双轴承同轴支撑、侧装式固定的特殊安装需求。

　　从实际应用场景来看，这类结构的轴承座多用于输送线从动辊组的端部支撑、小型皮带传动机构的张紧轮承载、以及轻工设备中短跨距传动轴的两端固定工位，尤其适合安装空间局促、无法采用标准立式或卧式轴承座的设备侧装场景——比如包装机械的侧边传动辊、自动化分拣线的窄幅输送带辊轴支撑，这类场景往往要求支撑件不占用辊道下方的物料通行空间，侧装法兰的结构刚好可以将整个支撑座固定在设备的侧立板上，轴承安装位凸出于立板内侧承托轴系，不会干涉下方物料输送路径。

　　在功能特性设计上，主体采用方箱式中空结构并非单纯为了减重，中空的腔体可以留存少量润滑脂，在轴承运转过程中实现持续的微量润滑补给，同时腔体可以容纳轴承运转过程中磨损产生的金属碎屑，避免碎屑进入轴承滚道加剧磨损；上下两侧的同轴凸台为轴承安装位，凸台的内径与所选轴承的外径采用基孔制过渡配合，凸台端面的加工平面作为轴承外圈的轴向定位面，能够保证上下两组轴承的同轴度控制在0.02mm以内，避免轴系安装后出现别劲、运转卡滞的问题。侧方延伸的法兰板上设置有单个定位安装孔，搭配法兰板与箱体连接位置的直角加强筋，能够承受轴系运转过程中产生的径向倾覆力矩，避免支撑座在负载下出现固定端松动的问题。

　　从设计思路层面拆解这款零件的建模逻辑，首先需要根据所适配的轴径、所选轴承的外径与宽度确定两侧凸台的内孔尺寸、凸台高度，保证轴承装入后外圈端面与凸台端面齐平，不会出现轴承外圈悬空或者凸台过高干涉轴承密封件的问题；其次主体方箱的壁厚需要根据额定承载载荷计算，常规轻载传动场景下壁厚取8-10mm即可满足强度要求，箱体的内空尺寸需要大于轴承外圈直径，预留出润滑脂存储与碎屑容纳的空间，同时箱体的开口侧朝向便于维护的方向，方便后期加注润滑脂、清理积屑时无需拆卸整个支撑座。侧方法兰的安装孔位置需要匹配设备侧立板上的预留孔位，法兰板与箱体连接处的加强筋采用三角形等强度设计，筋板厚度与箱体壁厚保持一致，避免铸造或者机加工过程中出现壁厚不均导致的应力集中问题。

　　关于安装边界与尺寸配合需要注意，两侧凸台的同轴度公差需要严格控制，建模时需要以同一基准轴线标注两个凸台内孔的形位公差，避免加工后出现同轴度超差导致轴系无法装配；法兰安装面的平面度需要控制在0.05mm以内，保证支撑座安装后与设备立板完全贴合，不会出现安装间隙导致的运转振动；凸台内孔与轴承的配合公差需要根据载荷性质选择，轻载、间歇运转的场景可以选用H7/k6配合，重载、连续运转的场景则需要选用H7/p6配合，避免轴承外圈在运转过程中出现跟转的问题。另外需要注意，这款支撑座的上下凸台为同轴贯通设计，适配的传动轴可以从一端贯穿整个支撑座，适合需要在轴的两端同时安装传动轮或者负载的场景，相比单侧凸台的轴承座，双凸台结构的支撑跨距更大，轴系的抗弯能力更强，能够承受更大的径向载荷，在同等负载条件下可以选用更小直径的轴径，缩小整套传动机构的整体体积。

　　在实际选型适配过程中，还需要根据轴系的运转转速调整支撑座的加工精度要求，转速超过1500r/min的应用场景下，凸台内孔的表面粗糙度需要达到Ra1.6，法兰安装面的粗糙度达到Ra3.2，同时需要对支撑座进行去应力退火处理，避免长期运转过程中零件变形导致轴系精度下降；低速重载场景下则可以适当降低粗糙度要求，但需要保证箱体壁厚与加强筋的强度足够，避免负载下箱体出现开裂变形。
