多边形结构香薰容器外观结构设计

　　这款多边形结构的香薰容器，在桌面香氛产品的结构设计中，兼顾了外观辨识度与实际使用的结构合理性，从建模阶段就需要同步考虑注塑生产的工艺边界与日常使用的场景需求。日常应用场景覆盖办公桌面、家居玄关、车载中控等多个区域，不同场景下的安装摆放边界存在明显差异，建模时需要针对不同场景的摆放基准做结构适配，比如车载场景下需要预留防滑胶垫的安装槽位，避免车辆行驶过程中容器滑移倾倒，办公桌面场景则需要控制底部接触面积，避免占用过多桌面操作空间，同时保证放置稳定性。

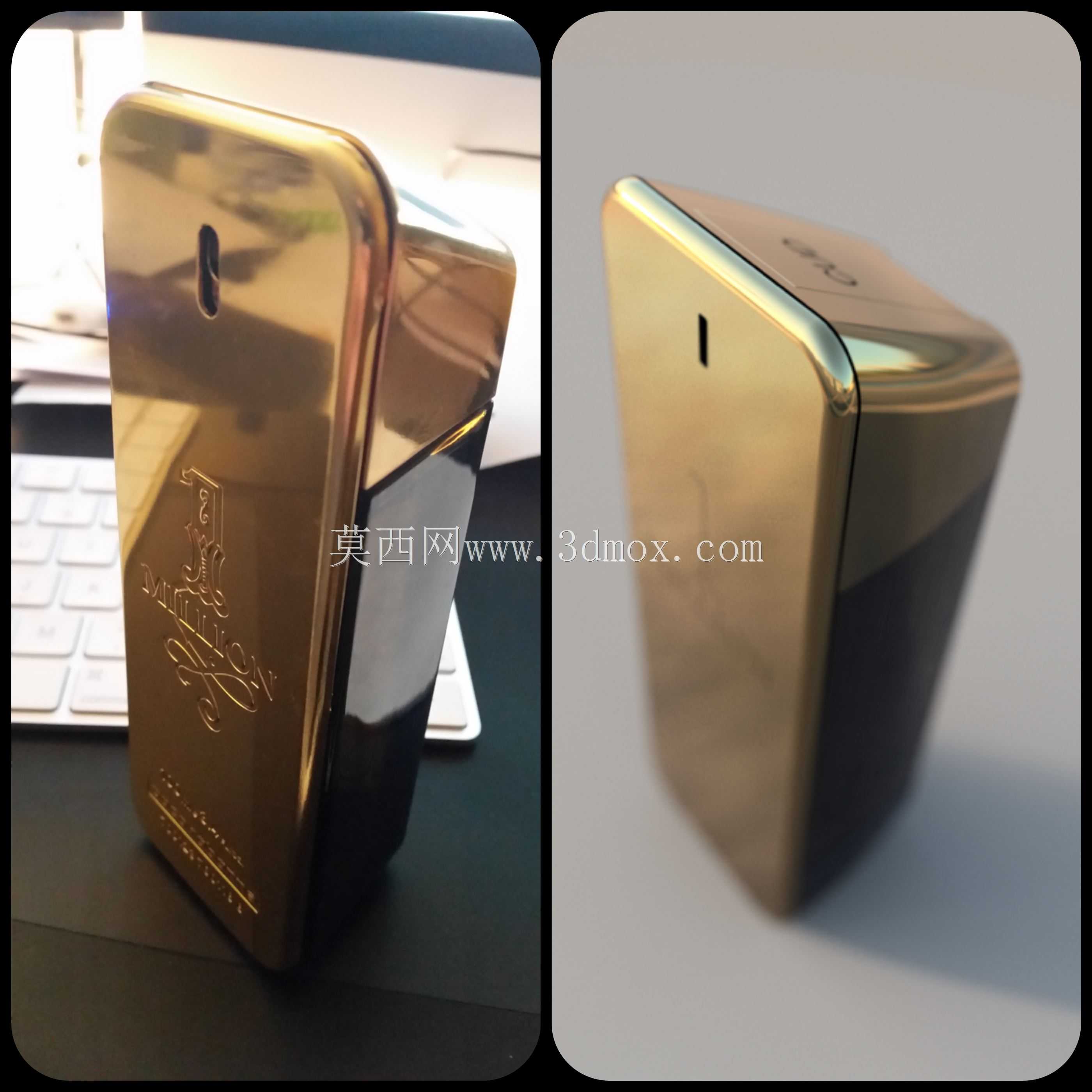

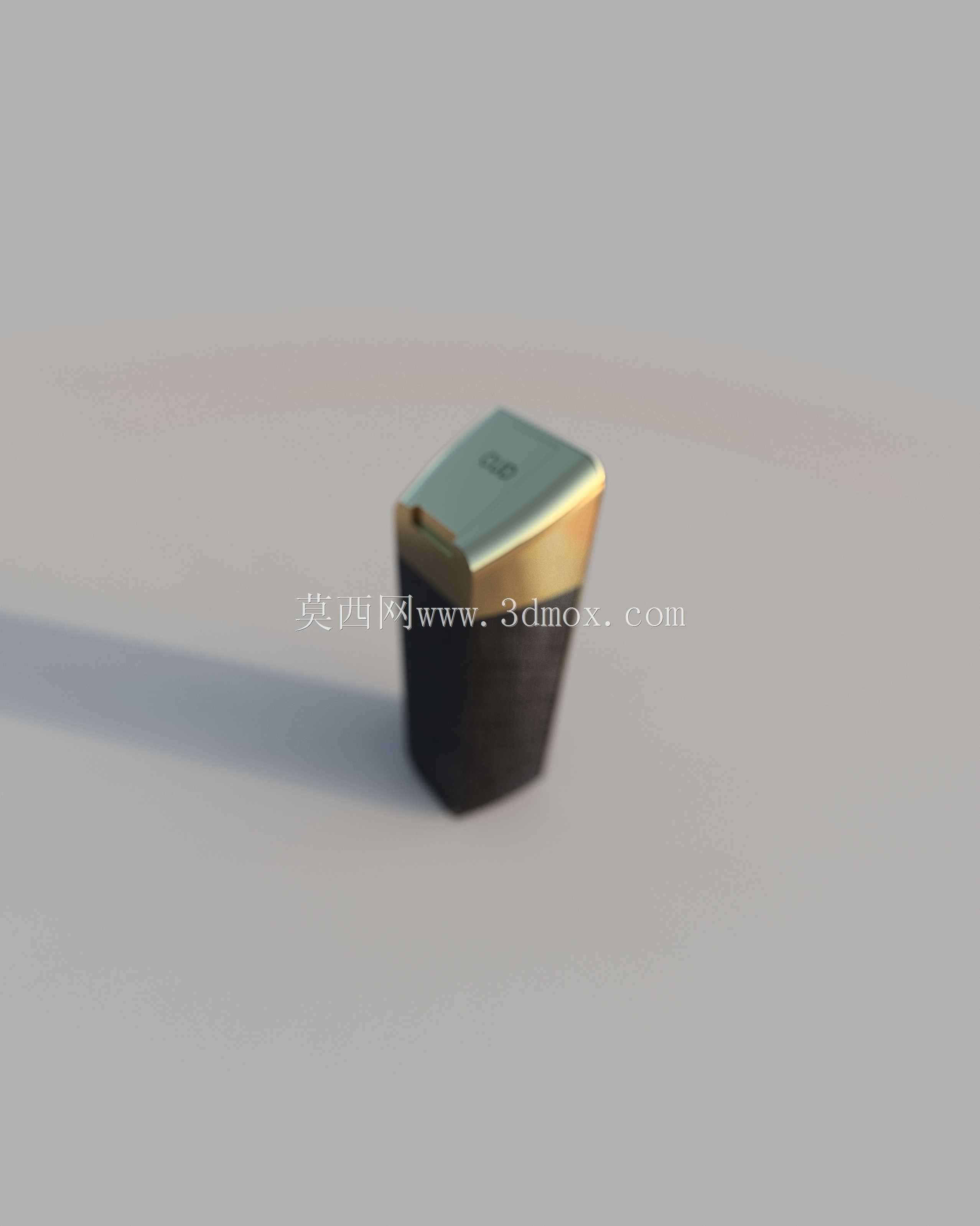

　　从实际用途来看，这款容器核心承担固态香薰块的承载、散香通道的结构支撑作用，上部的金属质感顶盖需要预留均匀的散香孔隙，建模时要注意孔隙的排布密度，既要保证香氛气体的自然散出效率，也要避免大尺寸孔隙导致内部香薰块直接外露，积灰影响使用周期。下部的多边形壳体采用上窄下宽的收腰结构？不对，实际是下窄上宽的梯台结构，这种结构的重心偏上？不对，建模时特意将下部壳体的壁厚做了梯度调整，底部壁厚比上部厚1.2mm，将整体重心下移至整体高度的三分之一位置，即使受到轻微的侧向触碰，也不会轻易翻倒，这一点在桌面摆件类产品的结构设计中是很容易被忽略的细节，很多外观好看的摆件因为重心设计不合理，实际使用中一碰就倒，实用性大打折扣。

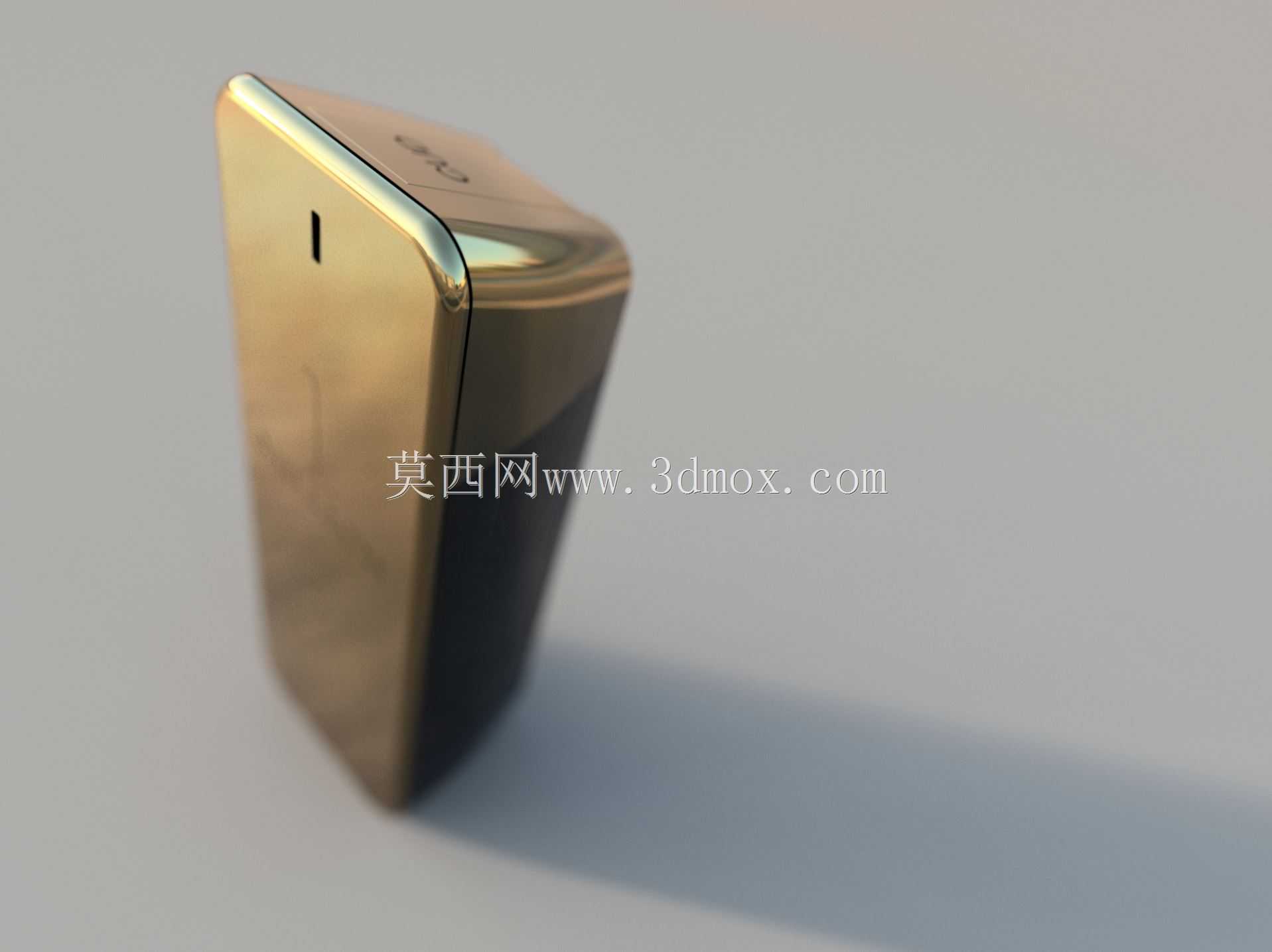

　　设计思路上没有采用常规的圆柱或者方壳结构，而是用了多面切边的多边形造型，每一个切面的倾斜角度都经过反复调整，相邻切面之间的过渡圆角控制在R0.8mm，既不会因为圆角过大丢失多边形的硬朗线条感，也不会因为棱角过于尖锐导致生产时出现飞边、划伤使用者的问题。上部顶盖与下部壳体的配合采用卡扣式连接，建模时卡扣的配合公差控制在0.15mm，既可以保证用户更换内部香薰块时能够轻松开盖，也不会因为配合过松导致日常使用中顶盖意外脱落。顶盖表面的标识区域做了下沉0.2mm的凹槽设计，后续可以通过丝印或者烫金工艺做品牌标识，不需要额外增加粘贴铭牌的结构，减少装配工序的同时也提升了整体外观的一体性。

　　外形尺寸方面，整体高度控制在65mm，上部最大截面的对角线长度为48mm，底部最小截面的对角线长度为38mm，这个尺寸边界是经过多轮场景验证的：放在车载中控的杯架旁不会遮挡空调出风口调节按键，放在办公桌面的显示器旁不会遮挡屏幕底部的视线，放在玄关置物架上也不会和钥匙、门禁卡等小物件产生摆放干涉。安装边界上，底部预留的3M胶粘贴区域直径为30mm，如果用户需要永久固定在某个位置，可以直接粘贴固定，不需要额外打孔或者加装固定支架，对于临时摆放的用户，直接放置即可，底部的磨砂面处理可以增加与桌面的摩擦力，不需要额外粘贴防滑垫也能保证基础的放置稳定性。

　　建模过程中，多边形的曲面构建需要注意每个面的曲率连续性，相邻切面之间采用G1连续即可，不需要追求过高的G2连续，因为这类产品最终是通过注塑工艺生产，过高的曲面连续性要求反而会增加模具加工的难度，提升生产成本，对于量产类的消费级产品来说，在外观效果满足设计要求的前提下，尽可能简化模具结构、降低生产难度是结构工程师必须考虑的核心问题。壳体的壁厚整体控制在2mm，上部顶盖的壁厚为1.8mm，壁厚差控制在0.2mm以内，避免注塑生产时因为壁厚不均导致出现缩痕、翘曲等缺陷，影响最终产品的外观质量。散香孔隙的直径控制在1.5mm，均匀排布在顶盖的侧面区域，顶部平面不做开孔，避免日常落灰直接掉落到内部的香薰块上，同时侧面开孔的设计也能保证香氛气体顺着侧面自然扩散，不会因为顶部直吹导致香薰块挥发速度过快，缩短产品的使用周期。

　　在结构强度校核方面，下部壳体需要承受1.2m高度自由跌落至水泥地面的冲击不破裂，建模时在壳体的内部转角位置做了R1mm的加强圆角，不需要额外增加加强筋，因为多边形的多面结构本身就比圆柱或者方壳拥有更好的结构刚性，合理利用造型本身的结构特性提升强度，比额外添加加强筋更能节省内部空间，同时也不会在产品外表面留下加强筋导致的缩痕。顶盖与壳体的卡扣位置设置在四个对称的切面上，每个卡扣的宽度为5mm，卡扣的导入角度做了15度的斜角，方便装配时的导向定位，拆卸时的按压力度控制在15N左右，普通用户不需要借助工具就可以轻松开盖更换香薰块，同时卡扣的卡接量控制在1mm，保证卡接到位后不会出现松旷晃动的问题。
