甜菜收获机集料弧形挡边结构件

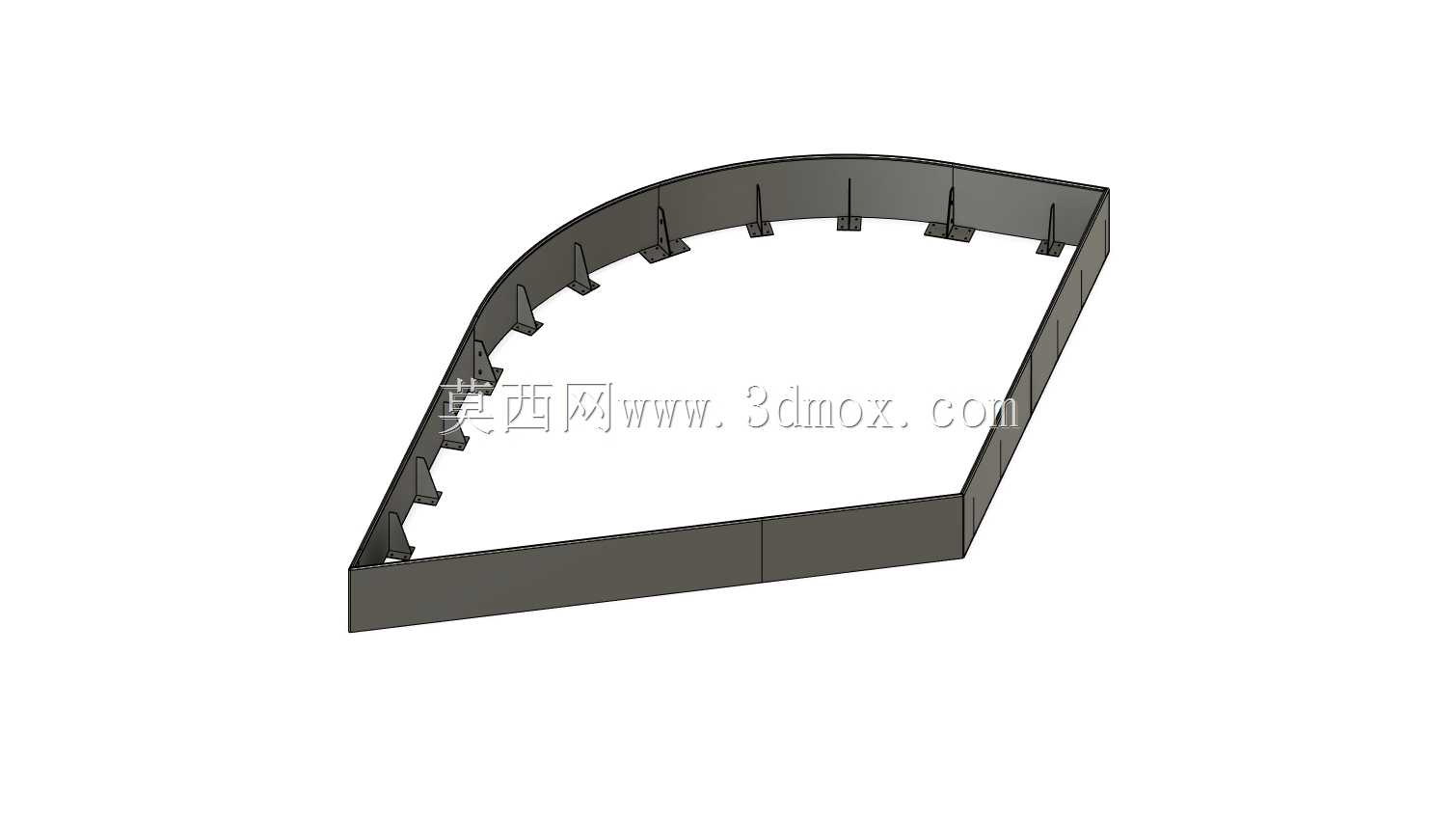

　　该结构件为甜菜收获作业设备上的集料导料挡边部件，主要应用于甜菜联合收获机的块根收集输送段，安装在输送链侧边的集料斗入口位置，作业时可对挖掘升运上来的甜菜块根形成侧向围挡，避免块根在输送过程中从侧边滚落掉落，同时配合弧形轮廓引导块根顺畅滑入集料仓内，减少块根与结构件的磕碰损伤，降低收获过程中的块根破损率。从结构设计来看，整体采用变曲率弧形轮廓，曲率沿块根滑落轨迹逐步变化，入口段曲率较小，可承接更大范围的落料，靠近集料仓段曲率逐步收窄，引导物料集中汇入集料区域，挡边高度沿物料流向逐步抬升，匹配块根输送过程中的堆积高度变化，避免高堆积位置出现溢料。挡边内侧等距布置有三角形加强筋，筋板与挡边立板、底部安装边采用满焊连接，

　　可有效提升挡边整体的抗冲击刚度，因为甜菜块根升运后落料存在一定冲击，尤其是含土量较高的作业地块，块根夹带泥土重量更大，加强筋可避免挡边长期受冲击出现变形开焊。底部设计有平直安装边，安装边上预留有等距螺栓孔，可直接通过螺栓固定在集料斗的侧边框架上，安装边与立板之间设置有小尺寸过渡圆角，减少应力集中，避免焊接或受冲击时在转角位置出现开裂。设计过程中首先匹配甜菜收获机的输送幅宽，挡边整体长度覆盖整个输送链的侧边落料范围，安装边的螺栓孔位间距匹配现有集料框架的安装孔距，无需对现有设备框架做额外改动即可直接替换安装。挡边的弧形轮廓经过物料滑落轨迹仿真验证，确保块根接触挡边后可沿弧面顺滑下滑，不会出现卡滞点，尤其是针对不规则形状的甜菜块根，

　　弧面的曲率变化可避免块根卡在挡边与输送链的间隙位置。挡边立板的厚度选型兼顾耐磨性与轻量化，因为甜菜块根夹带的泥沙会对挡边内侧造成持续磨损，立板厚度满足3个作业季的耐磨需求，同时不会过度增加整机重量。加强筋的布置位置避开了输送链的运动轨迹，不会与运动部件发生干涉，筋板的高度从入口端到出口端逐步增加，匹配不同位置的受力大小，入口端落料冲击小，筋板高度较低，出口端物料堆积挤压力大，筋板高度更高，在保证结构强度的前提下尽可能减少材料用量。安装时需保证挡边内侧弧面与输送链侧边的间隙控制在10mm以内，间隙过小易与输送链刮板发生剐蹭，间隙过大则会导致小块甜菜或者碎块从间隙掉落，安装后需检查挡边整体的平直度，避免局部凸起造成物料卡滞。

　　实际作业过程中，该挡边可有效降低甜菜块根的掉落损失，相比传统直边挡边，弧形结构的导料效率提升明显，块根在挡边位置的停留时间更短，不会出现物料堆积堵塞的情况，同时加强筋结构可提升部件使用寿命，减少作业季的故障维修频次。针对不同幅宽的收获机型，该结构可通过调整挡边长度、弧面曲率以及安装边孔位，快速适配不同型号的设备，整体结构采用标准化焊接工艺，加工难度低，适合批量生产，部件的互换性较强，可作为通用替换配件供售后市场使用。
