艾伦-布拉德利带防松器操作手柄结构

　　在工业配电、设备控制回路的现场操作场景里，这类负载通断操作手柄是操作人员与主回路隔离开关交互的核心部件，日常需要面对车间内的油污、粉尘、潮湿喷淋等复杂工况，同时还要承受操作时的冲击力、长期使用的磨损以及意外触碰带来的误操作风险。这款操作手柄配套艾伦-布拉德利194R系列隔离开关使用，整体采用方型底座适配标准柜体开孔，底座边缘做了圆弧过渡处理，避免安装时刮伤柜体漆面或者操作人员手部，黄红双色的外观设计符合工业安全色规范，黄色底座对应设备外壳防护区域，红色操作盘面对应带电通断操作区域，操作人员在较远位置就能快速识别操作位，降低误触其他部件的概率。

　　从功能设计来看，手柄自带防松结构，操作时扳动到ON或者OFF位置后，防松机构会自动卡入定位槽，不会因为设备运行的振动、外部轻微碰撞出现手柄移位，导致回路意外通断的问题，这一点在有振动源的冲压车间、输送线设备上尤为重要，很多普通操作手柄长期在振动环境下使用会出现位置偏移，轻则导致设备意外停机影响生产节拍，重则引发带载拉弧的安全隐患。手柄的操作力经过调校，既不会因为操作力过大导致操作人员扳动费力，也不会因为操作力过轻出现误碰移位，扳动过程中有清晰的档位顿挫感，操作人员不需要看指示标识就能通过手感判断是否到位。

　　防护等级达到IP66意味着这个手柄可以直接用在户外设备、需要定期冲洗的食品加工车间、有粉尘飞扬的木材加工车间等场景，底座和操作盘面的密封结构可以阻挡粉尘进入内部机构，同时高压水柱冲洗也不会有水渗入开关内部造成短路。外形尺寸上，方形底座的安装孔位完全匹配对应系列隔离开关的安装尺寸，不需要额外做转接板，安装时直接将底座卡入柜体开孔，用配套的紧固件锁紧即可，操作手柄的突出高度控制在合理范围，不会因为突出过多导致通道通行时被勾挂，也不会因为突出过短导致操作时不好施力。

　　设计过程中首先考虑的是操作的安全性，手柄的握持部分做了加宽处理，操作人员戴劳保手套操作时也能完全握住，不会出现打滑的情况，ON和OFF的标识分别做在盘面的对应位置，绿色标识对应OFF断开位，红色标识对应ON接通位，和行业内通用的安全标识逻辑一致，不需要额外做操作培训就能快速上手。内部的旋转传动结构采用耐磨材质，长期反复操作也不会出现磨损松旷，保证操作手感的一致性，防松机构的卡接件做了圆角处理，扳动时不会出现卡滞，同时到位后的锁紧力足够抵抗常规的外部冲击力。

　　在设备选型配套时，这类手柄需要和对应的隔离开关本体参数匹配，NEMA 3R/3/12/4/4X的防护等级覆盖了从室内普通配电到户外防淋、防腐蚀的多类场景，不管是普通的车间动力柜，还是户外的设备控制箱、有腐蚀性气体的化工车间配电点位，都能满足使用要求。安装边界上，手柄安装后盘面和柜体表面贴合紧密，没有突出的缝隙，不会积留粉尘和油污，日常清洁维护时直接擦拭表面即可，不需要拆开清理内部。操作角度采用标准的90度旋转通断设计，和市面上主流的隔离开关操作逻辑一致，操作人员跨品牌操作设备时也不会出现操作习惯不匹配的问题。

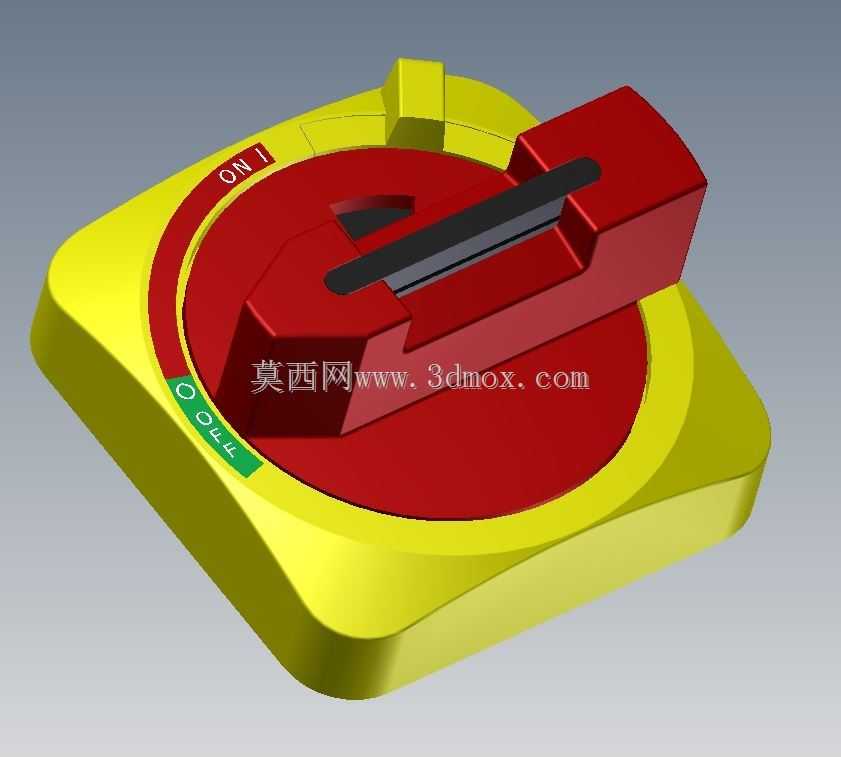

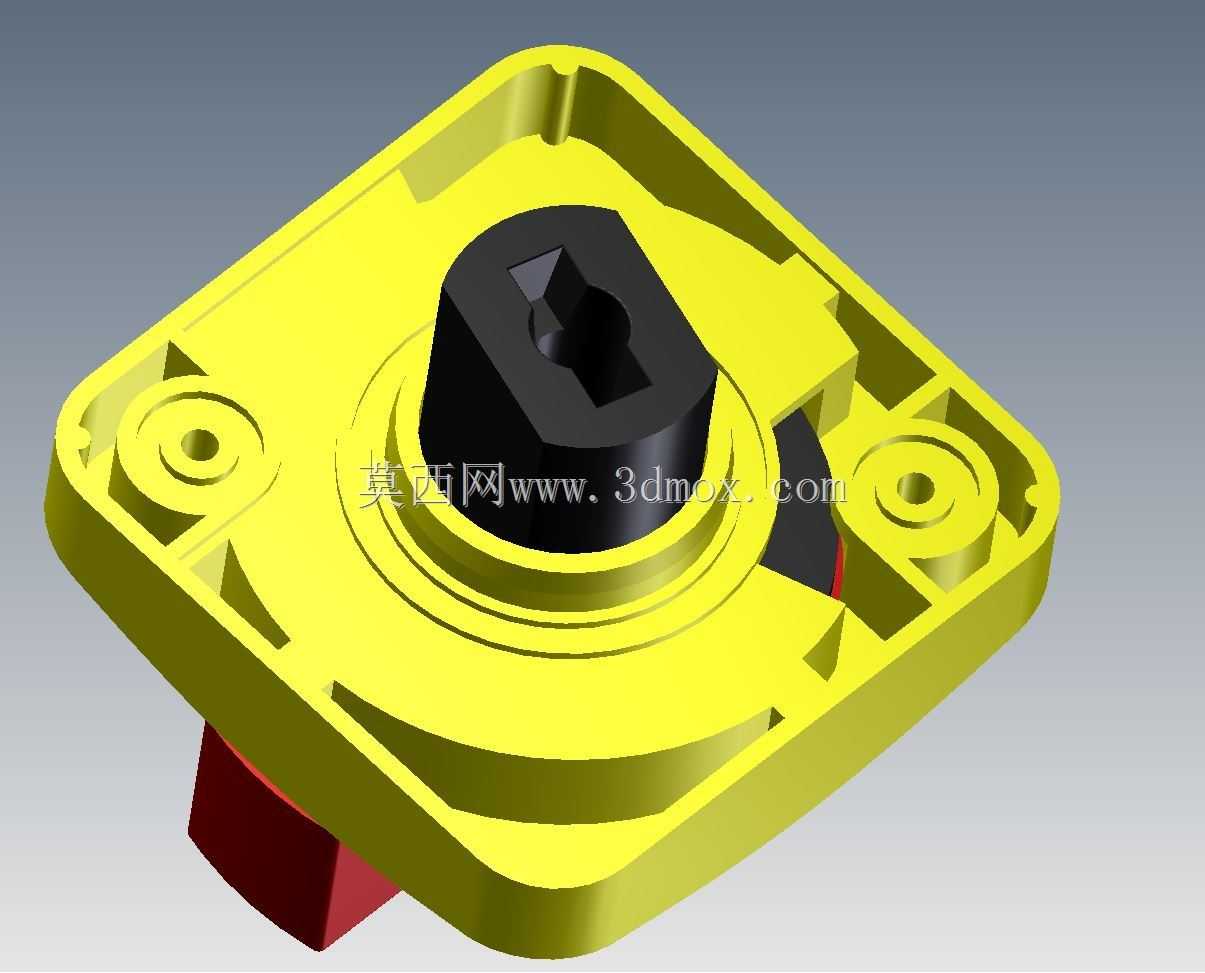

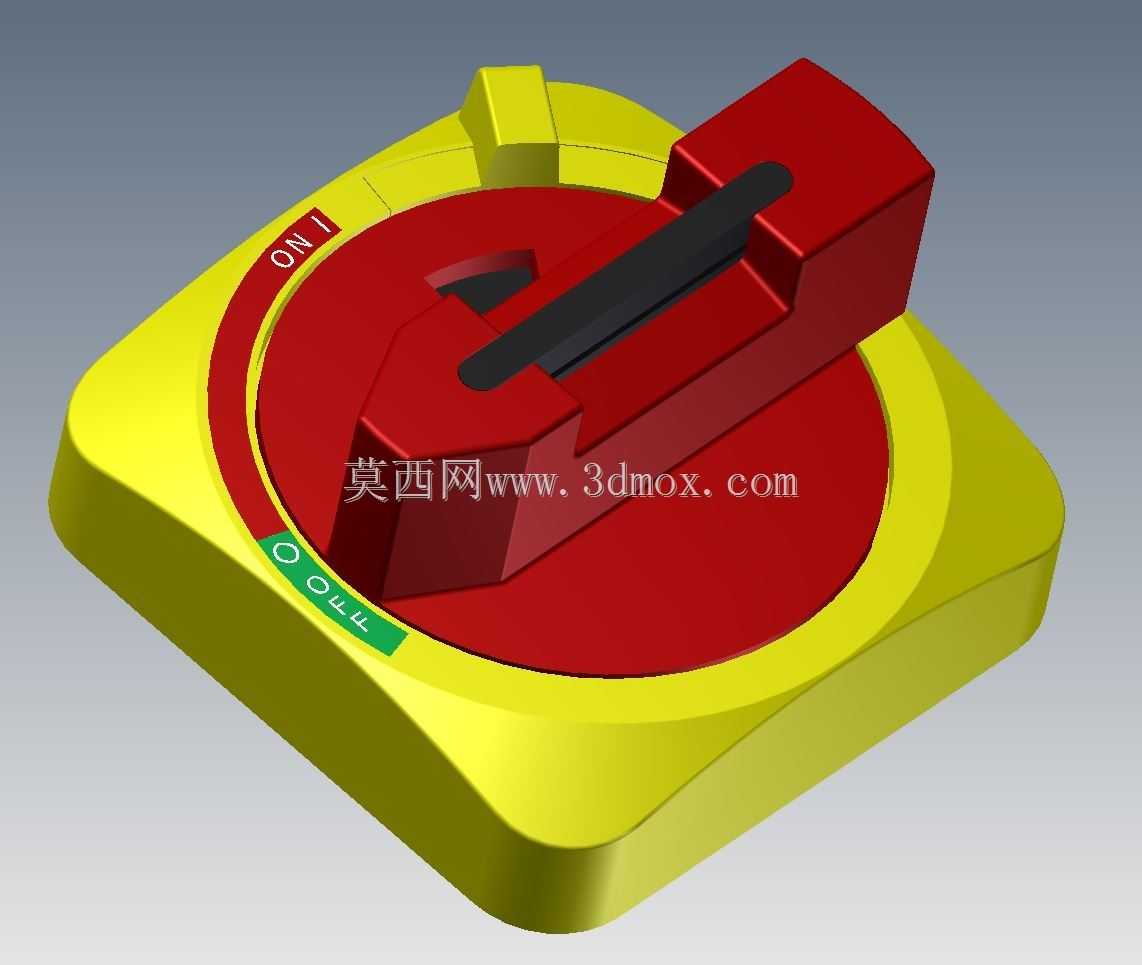

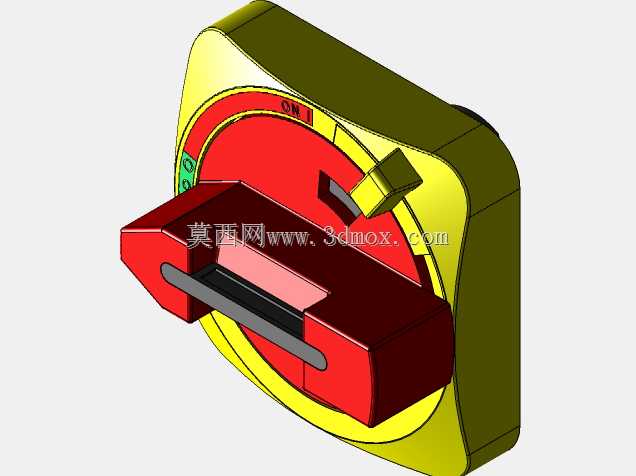

　　从三维建模的角度来看，这个模型还原了手柄的所有装配细节，包括底座的安装卡扣、操作盘的定位槽、防松机构的卡接结构、握持部分的防滑轮廓，做结构验证或者柜体布局设计时，可以直接导入装配体验证安装间隙，模拟操作时的运动轨迹，确认手柄扳动过程中不会和柜内的其他元器件、柜体门板加强筋发生干涉。双色的外观区分也方便在做三维布局评审时，快速识别操作部件的位置，做安全距离校验时能更直观判断操作空间是否满足要求，避免后期样机装配时才发现操作位距离其他部件过近，导致操作不便或者安全距离不足的问题。
