BIJUR气动润滑器结构设计方案

　　在各类自动化生产线、中小型机床、轻工包装设备以及专用加工设备的运维体系中，可靠的定点定量润滑是保障运动副寿命、降低设备非计划停机率的核心环节，这款气动驱动的润滑装置正是针对这类离散制造场景的润滑需求开发的核心供油部件。不同于传统电动润滑泵依赖持续电力输入、对供电稳定性要求高的特性，这款润滑装置直接接入设备现有气动回路即可完成驱动，对于本身已经布局完整气动系统的自动化产线、气动工装集群来说，不需要额外布设强电控制线路，就能快速集成到设备的润滑回路中，大幅降低现场改造的布线成本与电气安全风险。

　　从实际功能逻辑来看，这款润滑装置的单次供油量覆盖2cc到10cc的区间，可通过配套的调节结构根据不同润滑点的需油量灵活设定，既可以为直线导轨、滚珠丝杠这类需要持续少量供油的运动副提供周期定量润滑，也能为开式齿轮、链条传动这类耗脂量稍大的传动部件提供足量润滑介质，适配24VDC的控制信号接入，能够直接对接设备现有PLC的输出点位，按照设备预设的运行时长、动作循环次数自动触发润滑动作，不需要人工手动操作补油，完全适配自动化设备无人值守的运行需求。

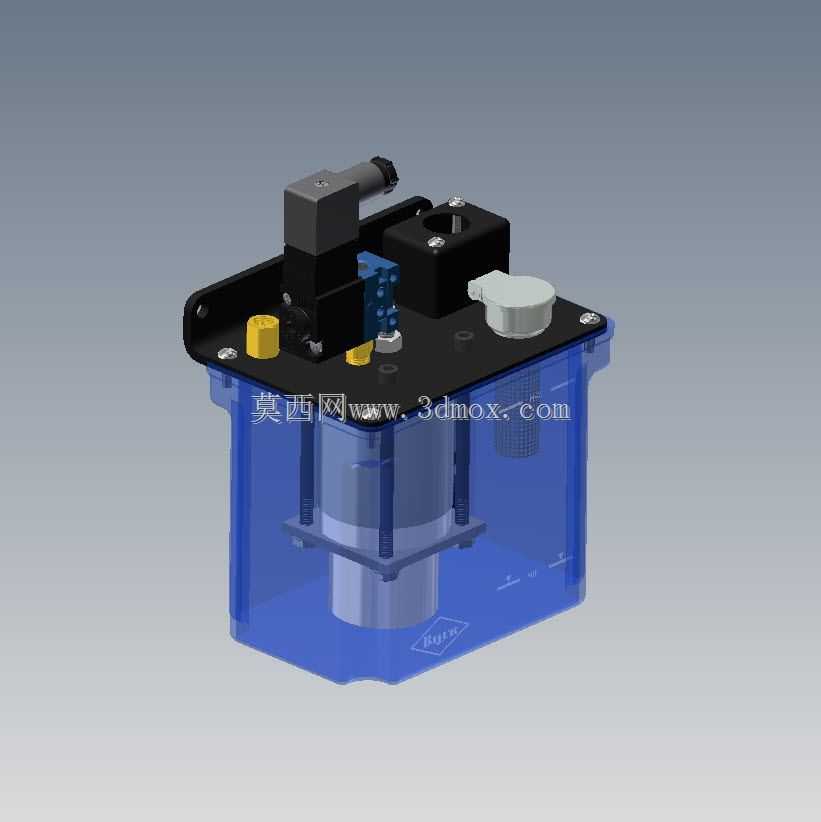

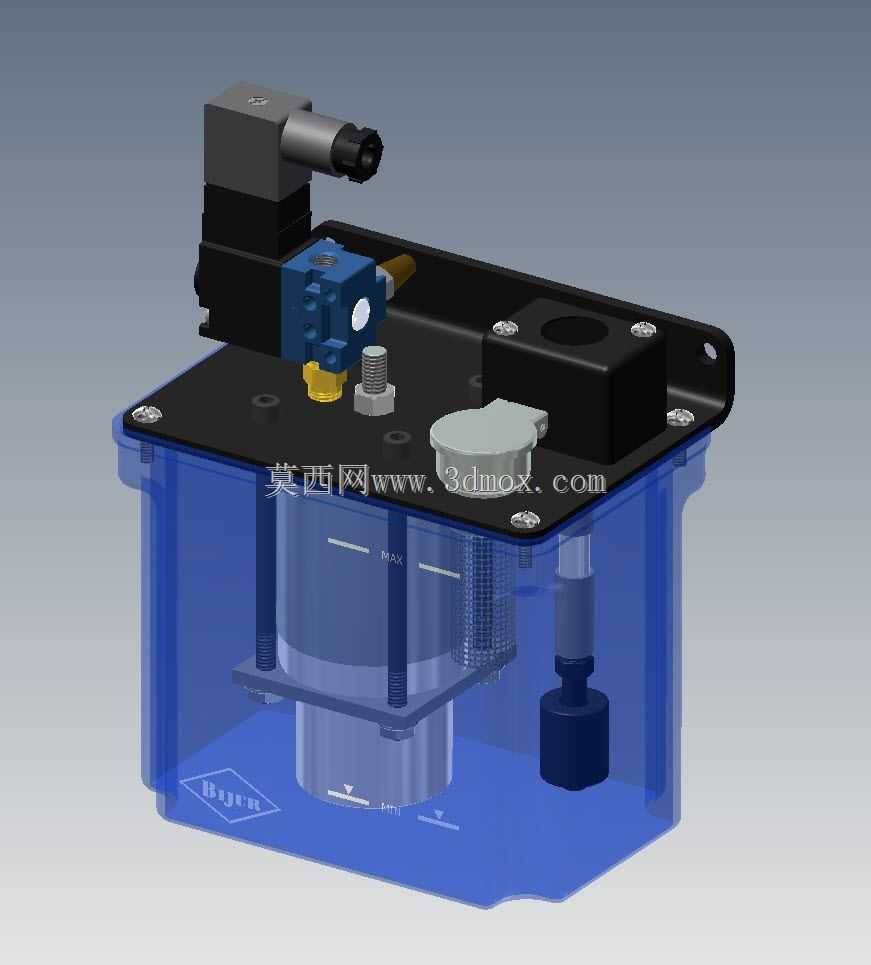

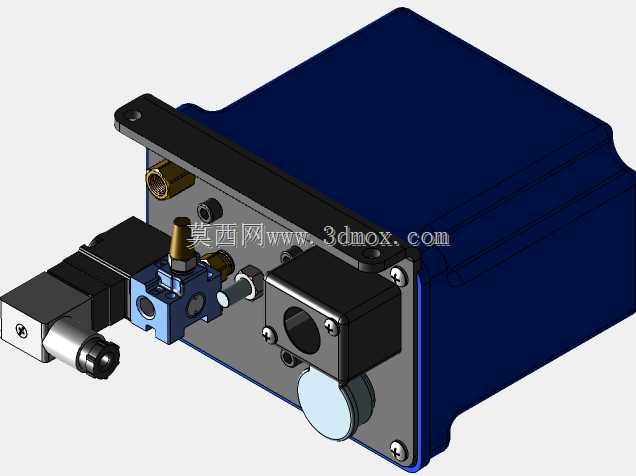

　　在整体结构设计上，这款润滑装置采用了储油腔与驱动控制模块集成式的布局，下半部分为半透明的工程塑料储油容器，现场运维人员不需要打开油箱盖，就能直接通过透明壳体观察内部润滑油的剩余液位，及时安排补油作业，避免出现缺油干磨的故障。储油腔顶部的安装基板采用金属材质加工，所有的气动控制阀体、电磁控制阀、出油接口、注油口、液位检测组件全部集成固定在这块基板上，各个功能部件之间的内部油道、气道直接在基板内部加工成型，减少了外接管路的数量，从根源上降低了管路接头渗漏油、漏气的故障概率。顶部的电磁控制部件采用标准的工业接插件接口，接线时不需要拆解阀体本身，直接将预制的航空插头对接即可完成电气连接，现场安装接线的效率大幅提升，也能避免车间内的切削液、油污、粉尘进入接线端造成接触不良。注油口设置在基板侧方，配套带密封结构的旋盖，补油时不需要拆解顶部的控制组件，直接打开旋盖即可加注对应标号的润滑油，日常维护操作十分便捷。

　　从安装边界与适配场景来看，这款润滑装置的整体外形紧凑，储油腔采用方正的箱体结构，安装时可以直接通过基板四角的固定孔将整个装置固定在设备的机架立面或者设备舱的空闲安装位上，不需要占用太大的安装空间，对于内部布局紧凑的中小型专用设备来说十分友好。安装时需要注意预留出顶部接插件的接线空间、侧方注油口的操作空间以及出油口的管路布设空间，避免和设备内部的其他走线、运动部件产生干涉。出油接口采用标准的管路连接规格，可以直接对接设备现场的润滑分配器，将润滑油输送到各个需要润滑的点位，不需要额外加工转换接头。气动驱动的运行模式让这款装置在一些有防爆要求的特殊车间场景中也能适配，不需要担心电动部件产生电火花带来的安全隐患，适用的车间场景范围更广。

　　在实际选型适配过程中，设计人员可以直接基于这个三维结构完成安装位的干涉检查、管路走向的排布设计、控制信号的点位预留，不需要反复测绘实物尺寸，就能快速完成润滑系统在整机设计中的集成工作。装置本身的结构模块化程度较高，后续如果需要调整供油量、更换不同压力等级的控制阀体，只需要更换基板上对应的功能模块即可，不需要整体更换整个润滑装置，降低了设备后续的运维备件成本。不同于大型集中润滑系统的复杂结构，这款集成式润滑装置不需要搭配复杂的上位控制单元，只需要接入气源和简单的开关控制信号就能独立运行，对于一些结构相对简单、润滑点数量不多的单机设备来说，是性价比极高的润滑方案选型方向。
