家用小型烤面包机钣金结构三维设计

　　在日常家用厨房电器的结构设计范畴里，烤面包机属于普及率极高的小型加热类设备，其核心功能是通过内置的电热辐射元件，将切片面包快速加热至表面酥脆、内里松软的状态，适配现代快节奏的早餐制备需求，除了家庭场景外，这类设备也常出现在快捷酒店自助早餐厅、小型咖啡店配餐区、办公室茶水间等场景，用来快速完成吐司片的复热加工，部分拓展结构还可适配加热贝果、可颂等小型烘焙面点，使用场景覆盖了从个人居家到轻商用的多类轻食制备需求。

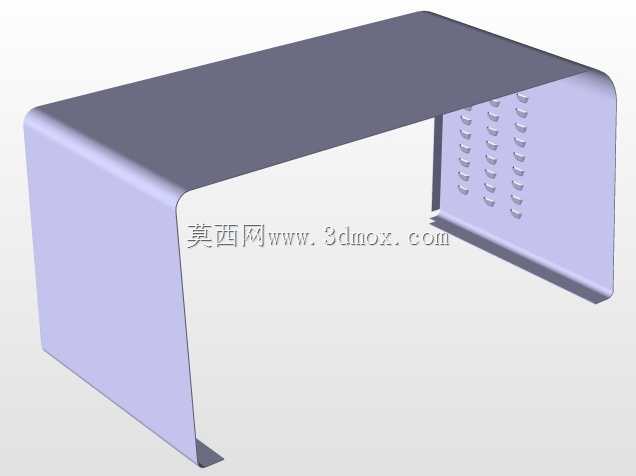

　　从结构设计的核心思路来看，这款烤面包机采用全钣金折弯成型的主体框架，没有采用塑料外壳加内部衬架的常见低成本结构，整体外壳、内部承托架、加热片安装位全部依托钣金件的折弯、卡扣、点焊工艺完成装配，大幅减少了不同材质拼接带来的装配公差累积，也提升了设备长期在高温工况下的结构稳定性——毕竟设备工作时内部加热片的瞬时温度可达600摄氏度以上，钣金材质的热变形量远低于常规工程塑料，长期使用不会出现外壳受热翘曲、固定位松脱的问题。设计过程中优先考虑了钣金件的工艺可行性，所有折弯边都预留了符合常规钣金折弯设备的最小折弯半径，避免出现折弯开裂的问题，所有拼接位都采用自定位卡扣结构，减少装配时的定位工装投入，相邻钣金件的连接点位避开了加热元件的正辐射区域，防止连接位长期受热出现应力松弛。

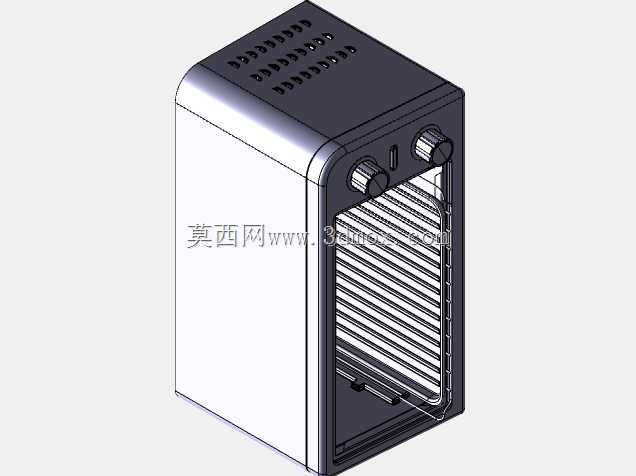

　　设备的外形尺寸控制在适配常规家用厨房台面的边界范围内，整体宽度控制在可同时容纳两片标准厚度吐司片的尺寸，深度方向预留了面包片的插入行程与接渣盘的抽拉空间，高度方向匹配加热片的有效加热长度，不会出现吐司片顶端烤焦、底端加热不足的问题。安装边界上，底部四个支撑脚采用凸起的钣金压型结构，不需要额外加装橡胶脚垫即可保证设备放置在光滑台面上的稳定性，同时底部预留了足够的通风间隙，让设备工作时内部的热空气可以形成自然对流，避免外壳底部温度过高烫坏台面；背部的电源线出线位采用钣金翻边结构，避免电源线被钣金锐边割破绝缘层，同时出线位的位置靠近设备背部的一角，不会占用背部的贴墙放置空间，设备贴墙放置时与墙面的间隙可控制在10毫米以内，适配小面积厨房的台面摆放需求。

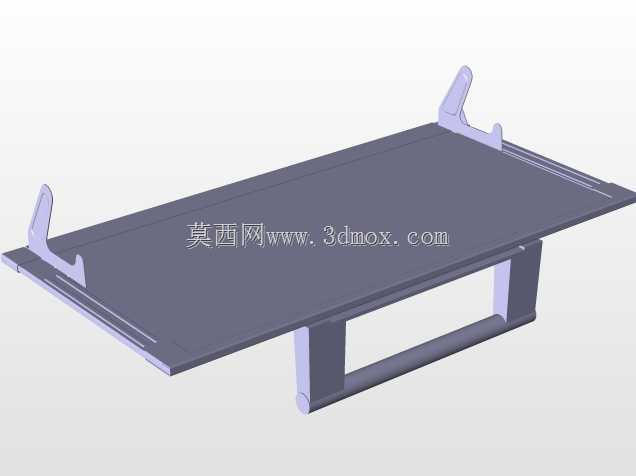

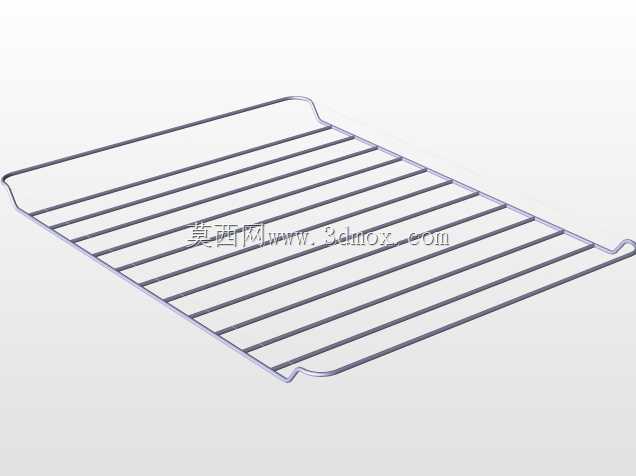

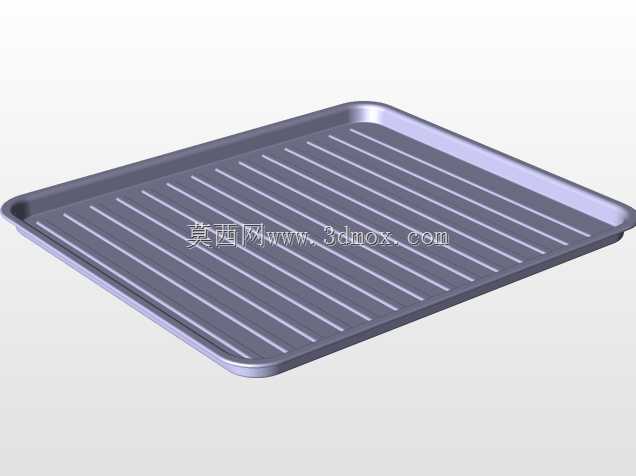

　　功能结构上，内部的面包片托架采用钣金冲压成型的栅格结构，栅格的间隙经过反复校核，既不会让面包片在升降过程中出现歪斜卡滞，也不会遮挡加热片的辐射热量，保证面包片两个受热面的加热均匀度；托架的升降导向结构依托两侧钣金件的折弯导槽实现，不需要额外加装塑料导向件，长期高温工作下不会出现导向件磨损卡滞的问题；接渣盘采用抽拉式钣金结构，抽拉行程设置了限位结构，不会因为抽拉力度过大导致接渣盘完全脱落，接渣盘的边缘做了卷边处理，清理积渣时不会划伤手部。加热片的安装位在两侧钣金内壁上，采用卡槽式固定，不需要额外的紧固件，装配时直接将云母加热片卡入预留的卡槽即可，更换维护时也可以直接拆卸，大幅降低后期维护的拆装难度。

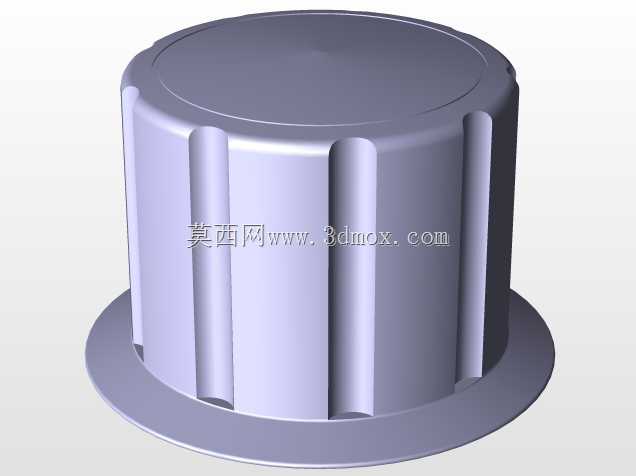

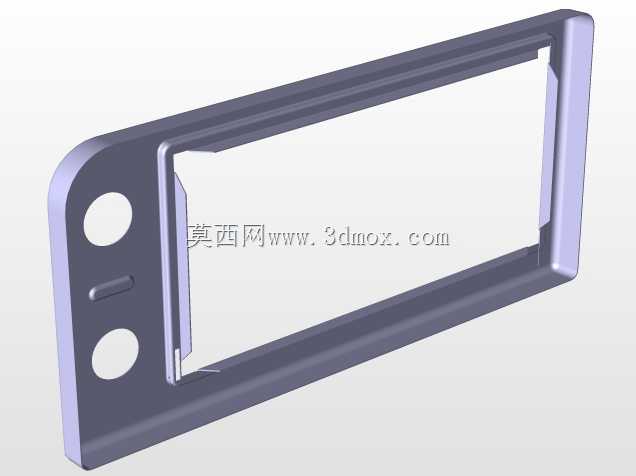

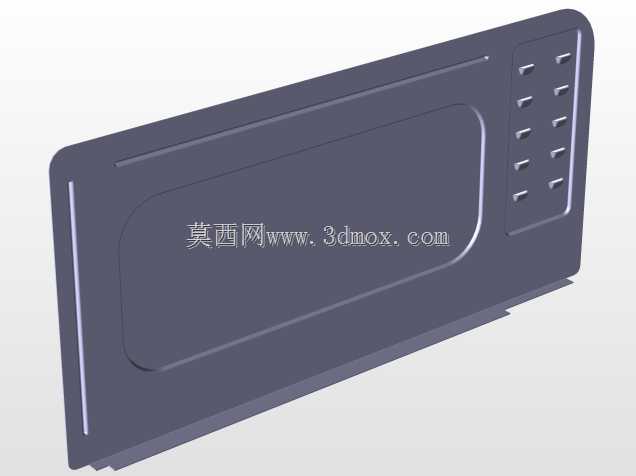

　　在细节结构的处理上，所有钣金件的外露边缘都做了卷边或者去毛刺处理，避免用户在使用或者清理设备时被锐边划伤；外壳表面的钣金平整度控制在合理范围内，不需要额外做表面喷涂即可呈现规整的外观效果，当然也可以根据外观需求做喷粉或者拉丝处理；设备的操作按键安装位在正面钣金件上预留了精准的开孔，开孔尺寸与常规的轻触按键、拨杆开关尺寸匹配，不需要二次加工即可完成电控部件的装配。整个结构的零件数量控制在极低的水平，除了电控组件、加热元件、升降弹簧等标准件外，全部结构件都可以通过钣金工艺加工完成，不需要开注塑模具，非常适合小批量试产或者定制化生产的需求，对于结构设计从业者来说，这类钣金结构的设计思路也可以迁移到其他小型加热类厨房电器的结构开发中，通过合理利用钣金工艺的特性，在保证结构强度与使用可靠性的前提下，降低整体的生产与装配成本。
