带内部结构展示的可口可乐包装瓶

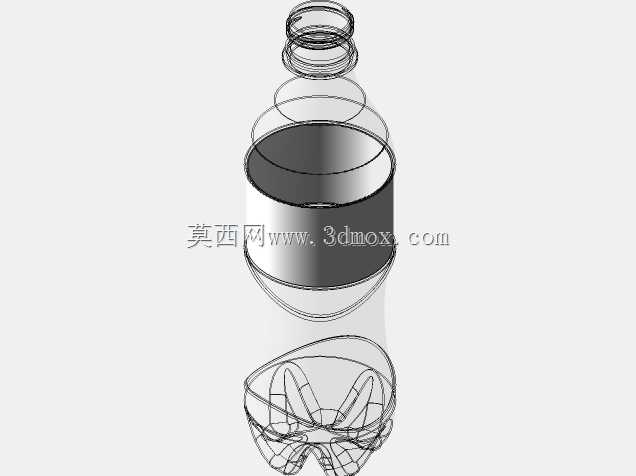

　　日常快消品生产线的包装环节，这类PET饮料瓶是灌装工位、贴标工位、输送工位都要适配的核心工装匹配对象，做整线设计的时候，瓶体的每一处曲面弧度、壁厚变化、轮廓尺寸都会直接影响卡瓶、倒瓶、漏液这些常见产线故障的发生概率。这次拆解展示的瓶体结构，把瓶口螺纹段、瓶肩过渡弧、瓶身直筒段、瓶底加强筋几个核心功能区做了分层剖切，能直观看到不同区域的壁厚差异，不用再单独做剖面分析就能快速提取各段的截面轮廓参数。

　　从实际产线适配的角度看，瓶口的螺纹圈数、密封面的直径公差是和灌装阀、旋盖头匹配的核心尺寸，建模的时候特意保留了螺纹收尾处的退刀槽结构，这个细节很多新手建模的时候会忽略，实际生产里这个位置如果做的太突兀，旋盖的时候很容易刮伤密封胶垫，导致整批产品出现密封不严的漏液问题。瓶肩位置的大弧度过渡，不是单纯为了外观好看，一方面是灌装完成后输送过程中，瓶体之间相互碰撞的时候，这个弧面能分散冲击力，避免瓶身出现凹痕；另一方面是吹塑成型的时候，这个过渡弧度能让PET料胚的拉伸更均匀，不会出现局部壁厚过薄导致的瓶身强度不足问题。

　　瓶身的直筒段是贴标工位的核心适配区域，这个区域的圆柱度公差直接影响贴标精度，建模的时候把这个区域的轮廓做了等壁厚处理，实际生产里这个段的壁厚偏差要控制在0.02mm以内，不然贴标的时候会出现标签起皱、偏移的问题。很多人做瓶体建模的时候会把整个瓶身都做等厚，其实完全没必要，瓶身直筒段因为要承受堆叠载荷，壁厚是整个瓶体里最厚的区域，而靠近瓶肩和瓶底的过渡区域，因为有曲面加强结构，壁厚可以适当减薄，既能节省原料成本，也能降低吹塑成型的工艺难度。

　　瓶底的花瓣式加强筋结构是整个瓶体设计里最考验工程经验的部分，这个结构一方面要承受灌装后整瓶液体的静压力，另一方面要承受运输过程中的堆叠载荷、跌落冲击，建模的时候把每一条加强筋的过渡圆角、筋位高度、凹陷深度都做了1:1的还原，实际生产里这个位置如果圆角做的太小，吹塑的时候很容易出现应力集中，灌装后或者跌落的时候会出现瓶底开裂的问题；如果筋位高度不够，瓶底的支撑面不平，放在输送带上就会出现倒瓶、卡瓶的问题，直接影响整线的生产效率。

　　做这类包装容器的三维建模，不能只盯着外观曲面做的好不好看，要结合吹塑工艺、产线适配、运输堆叠、用户使用全流程的需求去调整每一处细节。比如瓶口的防盗环连接桥，建模的时候要保留连接桥的易断结构，这个结构的厚度、宽度直接影响消费者开瓶的手感，太粗了拧不开，太细了运输过程中容易断裂出现漏液的误判。还有瓶身的握持区域，虽然这个剖切模型里没有做表面防滑纹，但是直筒段的直径尺寸是按照成年人手掌的握持宽度设计的，直径太大握持的时候容易打滑，直径太小会导致瓶身容量不足，要在容量要求和握持手感之间找平衡。

　　从安装边界的角度说，这类瓶体在做产线适配的时候，要提取三个关键位置的外轮廓尺寸：瓶口外径用来匹配旋盖头、导瓶套；瓶身最大外径用来匹配输送导轨的宽度、分瓶螺杆的螺距；瓶底支撑面的直径用来匹配灌装工位的托瓶台尺寸。这三个尺寸如果提取不准，哪怕曲面做的再好看，放到实际产线里也没法正常运行。很多刚入行的结构工程师做包装容器设计的时候，容易把精力都放在外观曲面的流畅度上，忽略了这些和产线适配的关键尺寸，最后开模出来的瓶子到了灌装线上频繁卡瓶，再回头改模就会浪费大量的时间和成本。

　　另外，瓶体的容量校准也是设计里的关键环节，建模的时候要考虑到液体灌装后的预留空间，也就是瓶口位置的顶隙，这个空间一方面是为了防止温度升高后液体膨胀溢出，另一方面是为了让瓶内有一定的缓冲空间，降低运输过程中因为晃动产生的内压变化对瓶体的影响。这个剖切模型里可以直观看到瓶身直筒段的液位线位置，这个位置的截面面积乘以直筒段的高度，再加上瓶肩、瓶底的容积，就是整瓶的额定容量，建模的时候要把不同温度下的PET材料收缩率考虑进去，不然常温下校准的容量，到了低温或者高温环境下就会出现容量偏差，不符合产品的包装标准要求。
