双齿轮联动平行四边形伸缩传动机构

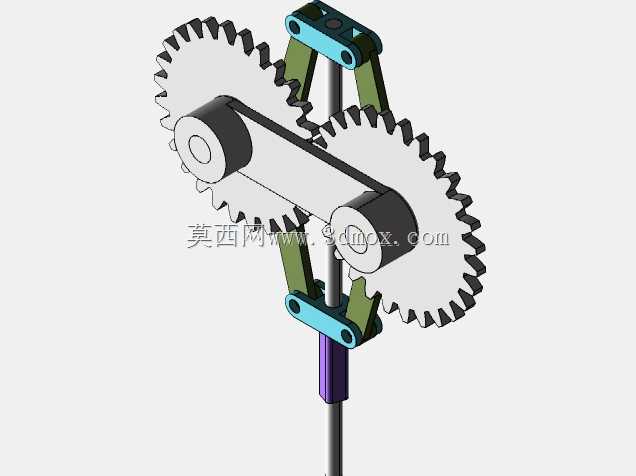

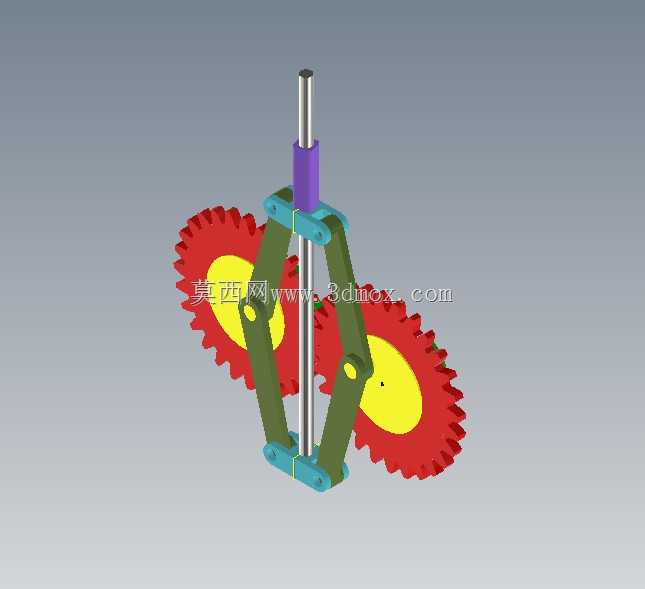

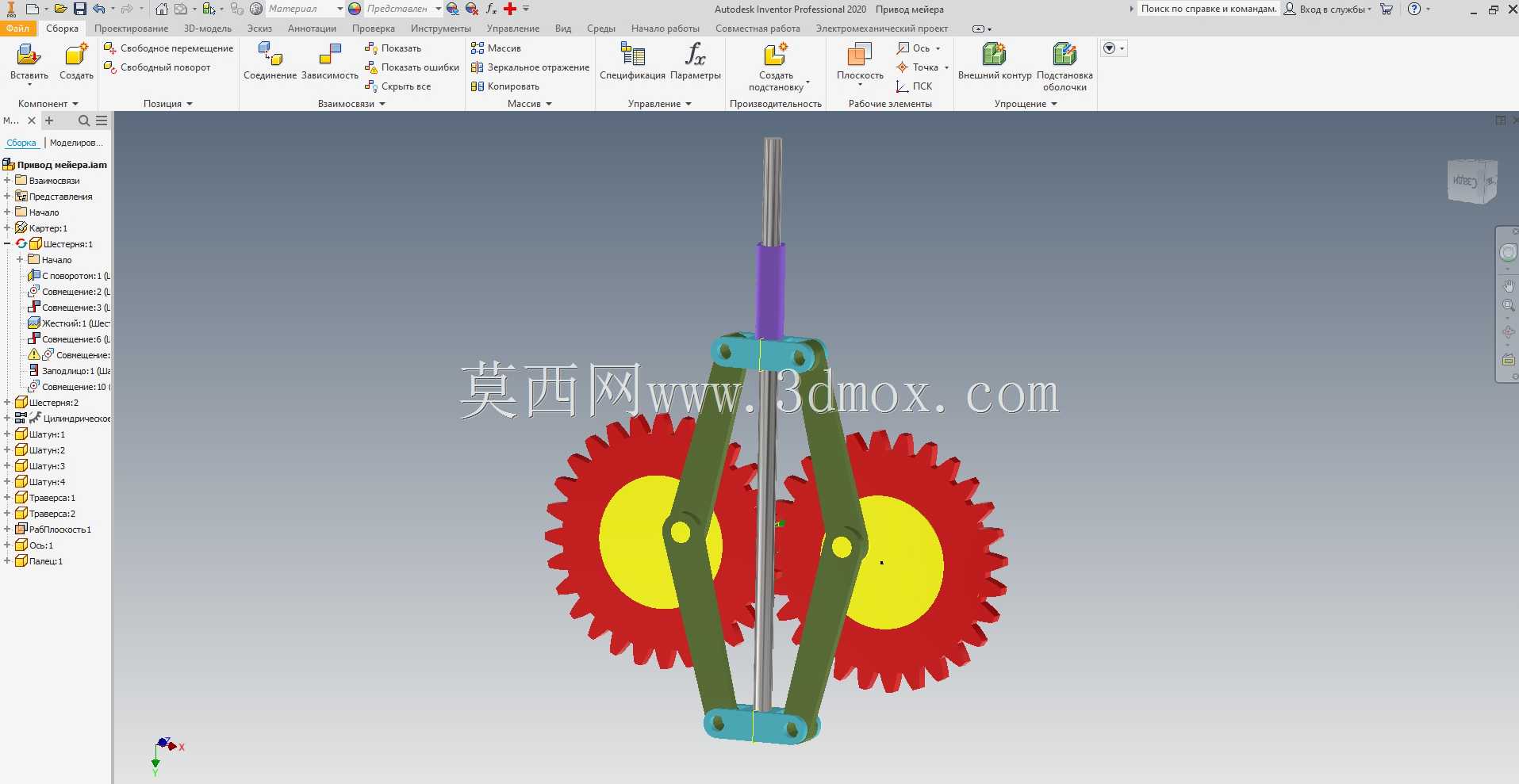

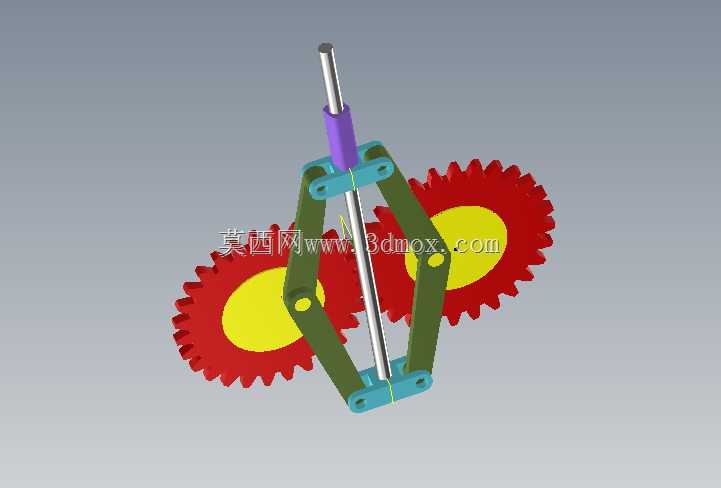

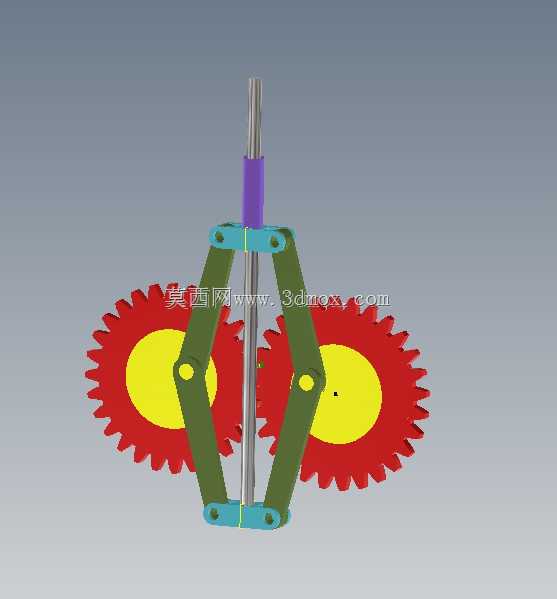

　　这套传动结构核心采用两个参数完全一致的外啮合直齿轮作为动力同步基础，搭配平行四边形铰接连杆组件实现沿中心导杆轴向的伸缩动作，整套机构的动力输入可从中心导杆顶端接入，也可从任意一侧齿轮的转轴输入，适配不同设备的动力布局需求。从实际应用场景来看，这类结构常被用在小行程同步张紧装置、可变距夹持工装、小型升降执行端的同步传动环节，比如包装设备的膜料张紧调节工位、小型检测设备的探头同步进给机构、轻工装配线上的工件对中夹持模组，都能见到这类结构的衍生设计，核心优势是能保证两侧动作完全同步，不会出现单侧偏载卡滞的问题。

　　设计层面上，两个啮合齿轮的分度圆直径、齿形参数完全一致，保证两侧连杆铰接点的转动角速度、角位移完全匹配，从根源上消除平行四边形机构运动时的两侧不同步问题；连杆采用对称双组布局，分别铰接在两侧齿轮端面的偏心销位置，上下两个连接端通过直线轴承套在中心导杆上，导杆同时承担整个机构的导向与径向承载作用，避免连杆受侧向力时出现形变偏移。铰接点的位置选择经过运动学校核，偏心距的大小直接决定整套机构的伸缩行程，偏心距越大，上下连接端的开合行程越大，但同时齿轮转动需要的扭矩也会相应提升，设计时需要根据实际需要的伸缩量、驱动端的输出扭矩做匹配调整，避免出现驱动力不足或者行程冗余浪费安装空间的问题。

　　从安装边界来看，整套机构的最大外轮廓尺寸由齿轮齿顶圆直径决定，收缩状态下的轴向长度为上下连接端贴合时的总长度，完全伸出时的轴向长度为偏心距转动到轴向最大位置时的总长度，安装时需要在中心导杆的轴向预留至少1.2倍最大行程的安全余量，避免机构运动到极限位置时与周边设备部件发生干涉。齿轮与连杆的铰接位置采用耐磨衬套做转动配合，不需要额外添加复杂的润滑回路，日常维护只需要定期在铰接点、导杆与直线轴承的配合面涂抹润滑脂即可，适配多粉尘、少维护的工业作业场景。

　　功能特性上，这套机构可以将齿轮的连续旋转运动转化为上下连接端的往复直线伸缩运动，也可以反向将上下端的直线推拉动作转化为齿轮的定轴转动，双向传动均无死点，运动过程中传动比保持恒定，不会出现冲击抖动的问题；平行四边形连杆的结构特性保证了上下连接端在运动全程始终保持与导杆垂直的姿态，不会出现偏转，这一点对于需要保持执行端水平度的应用场景尤为重要，比如搭载检测探头、喷码头的工位，不会因为机构伸缩出现角度偏移导致作业精度下降。

　　实际选型适配时，若用于承载较大的轴向负载，可适当加大连杆的截面尺寸，同时将齿轮的材质从工程塑料更换为45号钢调质处理，铰接销轴采用不锈钢材质提升耐磨性能；若用于轻载高速场景，可采用铝合金加工连杆与齿轮，降低整套机构的运动惯量，提升往复运动的响应速度。中心导杆的表面粗糙度需要控制在Ra1.6以下，直线度公差不低于0.02mm/100mm，避免直线轴承运动时出现卡滞，影响传动顺畅度。整套机构没有复杂的异形加工件，所有零部件均可采用常规的铣削、滚齿、钻孔工艺加工完成，加工成本低，装配时只需要保证两侧齿轮的啮合侧隙在合理范围，连杆铰接点的转动灵活无卡滞即可，不需要做复杂的配磨调整，适合批量应用在各类通用自动化设备中。
