异形弯折箭头形立体连接构件

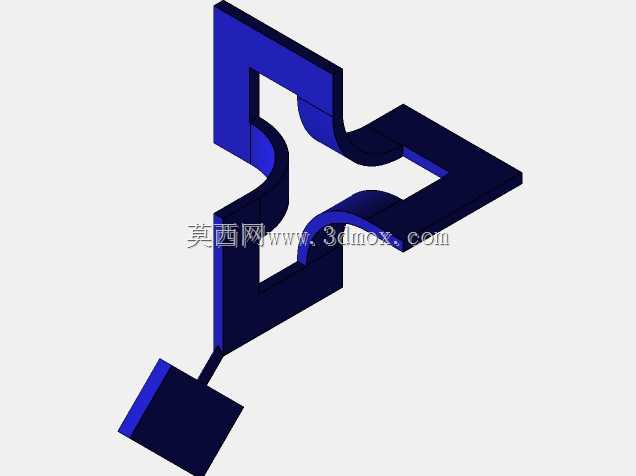

　　这类异形弯折的箭头形立体构件，常应用在设备操作工位的导向标识安装、工装夹具的定位连接、流水线工位的方向指引结构中，区别于常规平面标识件，立体弯折的结构可以在多视角下被观测到，避免平面标识仅能单方向识别的弊端，在车间跨工位转运路径、设备操作面板旁的功能指引、安全防护栏的方向提示场景中，这类构件无需额外加装支撑件，自身的立体结构即可完成固定，同时兼具标识与结构连接的双重作用。从结构设计逻辑来看，该构件采用等厚板材弯折成型的设计思路，主体轮廓为箭头造型，在箭头的十字交叉位置做了圆弧过渡处理，避免直角弯折带来的应力集中问题，所有弯折边的圆角半径统一，既符合板材冷弯折加工的工艺要求，也能减少安装使用过程中锐边带来的磕碰风险。

　　构件下端延伸出的矩形固定段，是整个结构的安装基准面，该平面的平面度公差控制在0.1mm以内，可通过螺栓连接或者焊接的方式固定在设备机架、防护栏型材、工作台立面等安装基础上，安装时无需额外制作转接件，固定段上可根据实际安装需求开设对应的安装孔位，适配M4到M8规格的常用连接螺栓。从外形尺寸边界来看，整个构件的最大外轮廓在箭头横向延伸方向与纵向延伸方向的比例接近1:1.2，整体厚度根据应用场景可选择2mm到5mm的板材加工，当应用在大型设备的外部指引时，可等比例放大整体尺寸，保证10米距离外可清晰识别箭头指向；当应用在小型工装的内部定位时，可等比例缩小尺寸，适配狭小安装空间的布局要求。在功能特性上，该构件除了基础的方向指引作用外，

　　十字交叉的主体结构还可作为小型线缆的走线支撑，圆弧过渡的内槽可容纳直径6mm以内的控制线缆，避免线缆在设备表面杂乱排布，同时立体的结构强度远高于平面粘贴的标识牌，在车间日常设备维护、工件转运的磕碰场景下，不会出现变形脱落的问题，使用寿命远高于常规标识件。设计过程中需要重点关注弯折位置的展开尺寸计算，圆弧过渡段的板材展开长度需要根据弯折半径、板材厚度、材料的回弹系数做补偿，避免加工后出现轮廓尺寸偏差，导致安装时与周边结构产生干涉；同时构件的所有外露边都需要做去毛刺处理，尤其是弯折位置的接缝处，需要打磨平整，避免安装维护时划伤操作人员。在实际选型应用时，若应用在有油污、切削液飞溅的机加工工位，可选择不锈钢板材加工，表面做拉丝处理，

　　避免油污附着后难以清理；若应用在常规装配工位，可选择冷轧钢板加工后做喷塑处理，颜色可根据现场标识规范选择蓝色、黄色等警示色，提升识别度；若应用在有防静电要求的电子装配工位，可选择防静电PVC板材加工，在满足结构强度的同时避免静电积累对电子元器件造成损伤。这类构件的结构设计没有采用复杂的曲面造型，所有特征都可通过激光切割下料、数控弯折的工艺完成加工，无需开模，小批量定制的加工周期短，成本可控，适合不同行业的车间根据自身工位布局需求做尺寸调整，既可以作为独立的标识构件使用，也可以作为设备的一部分集成在防护罩、操作门、转运料架的对应位置，实现结构功能与标识功能的统一。
