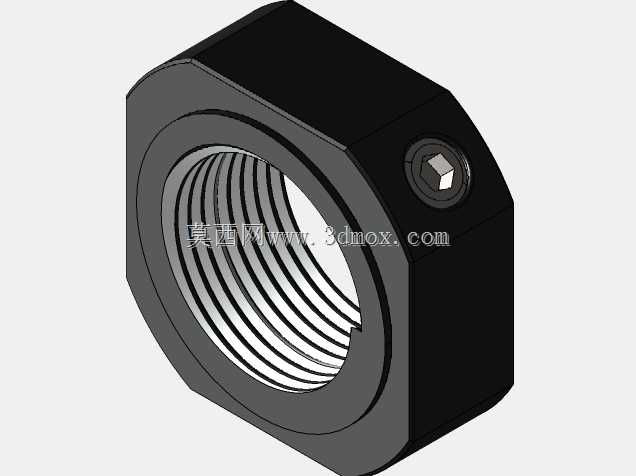

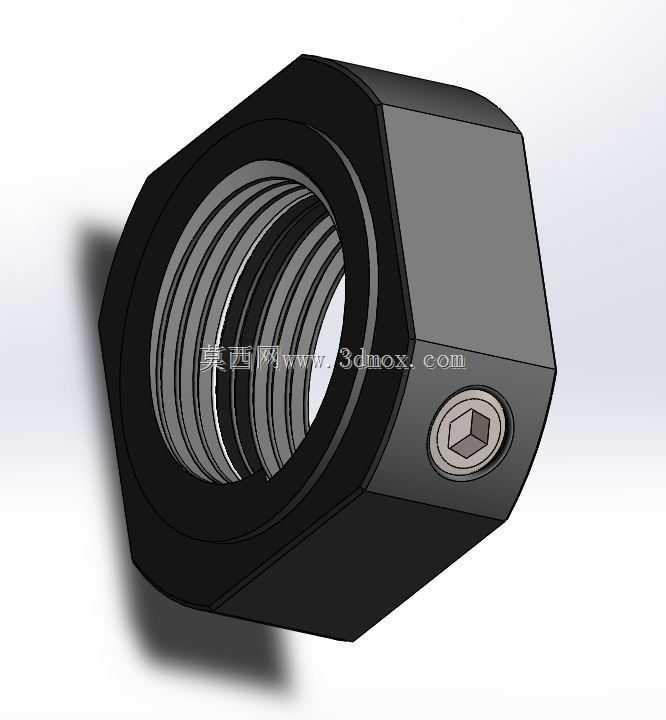

M15x1径向锁紧型方头精密螺母结构

　　在精密传动副的装配环节里，这类径向锁紧的方头螺母是解决丝杠、光轴轴向窜动问题的核心小件，很多做直线模组、滚珠丝杠装配的工程师都接触过类似结构，它不像普通六角螺母靠端面摩擦或者双螺母对顶实现防松，而是通过侧置的紧定螺钉直接顶压在螺纹轴的牙底或者预留的锁紧槽位上，能在高频率往复运动、存在小幅振动的工况下保持锁紧力不衰减，不会因为设备启停的冲击出现轴向位移，这一点在数控进给轴、精密检测平台的传动链里尤为关键，哪怕是几微米的窜动，都会直接影响加工或者检测的精度。从结构设计逻辑来看，这款螺母采用外方的外形轮廓，并不是为了适配普通扳手的拧紧作业，更多是考虑安装空间受限的场景——当螺母需要嵌入安装座的预制方槽内时，方头结构可以直接实现周向防转，

　　不需要额外加工防转销孔或者预留扳手回转空间，这对紧凑布局的小型模组来说能省下不少安装空间，很多轻载直线模组的支座端就是直接开方槽容纳这类锁紧螺母，装配时只需要把螺母拧到预设轴向位置，再拧紧侧面的内六角紧定螺钉即可完成固定，不需要像圆螺母那样配合止动垫圈，也省去了弯折止动耳的工序，装配效率能提升不少。具体到螺纹规格，M15x1的细牙螺纹本身就具备更好的自锁性能，粗牙螺纹的导程大，在振动工况下更容易出现松退，而1mm的细牙螺距配合径向顶紧的结构，能把轴向锁紧的精度控制在很小的范围内，调整轴向间隙的时候可以实现微米级的微调，这也是为什么这类螺母常被用在精密丝杠的预紧和轴向定位环节。从安装边界来看，

　　这款螺母的外方尺寸是适配M15细牙螺纹的标准锁紧空间设计的，端面的厚度经过校核，既保证拧紧时不会因为壁厚不足出现开裂，也不会因为过厚占用过多轴向安装尺寸，侧面的紧定螺钉安装孔位置做了沉台处理，紧定螺钉拧紧后端面不会高出螺母外轮廓，避免和周边的安装座壁面产生干涉，这一点很多新手建模的时候容易忽略，要么把螺钉孔开得太靠近螺纹内壁导致螺纹牙型被破坏，要么沉台深度不够导致螺钉头突出，实际装配的时候就会出现装不进去的问题。实际应用场景里，这类螺母除了用在直线传动的丝杠定位，还会用在旋转轴的轴向限位，比如小型伺服电机的输出轴端、精密主轴的轴承预紧端，只要是需要固定轴向位置、同时存在振动冲击的场合，都能看到这类径向锁紧螺母的身影，

　　它相比传统的圆螺母加止动垫圈的组合，零件数量更少，轴向占用空间更小，而且可以反复拆装调整，不会像止动垫圈那样拆装几次就因为金属疲劳断裂，维护起来也更方便。建模的时候需要注意几个细节，首先是内螺纹的收尾部分，不能直接把螺纹切到螺母端面，要预留足够的退刀长度，不然实际加工的时候螺纹牙型不完整，会导致螺母拧不到位；其次是侧面紧定螺钉的孔位，要和内螺纹的轴线垂直，不然紧定螺钉顶压的时候会出现偏斜，不仅锁紧力不足，还会损伤轴上的螺纹表面；另外螺母的端面要和内螺纹轴线保证足够的垂直度，不然锁紧的时候端面和被固定件的接触面会出现间隙，导致轴承受力不均，提前出现磨损。很多刚入行的工程师在选这类锁紧件的时候，容易只看螺纹规格忽略外形和锁紧方式，结果选了普通六角螺母，用在振动工况下没几个月就出现松退，导致设备精度跑掉，还要返工重新调整，反而增加了维护成本，而这种带径向紧定的方头锁紧螺母，就是针对这类痛点设计的，结构不复杂，但每一处尺寸都是经过实际工况验证的，从外方的对边尺寸到紧定螺钉的规格选择，再到螺纹的精度等级，都是围绕着小空间、高可靠性、精密锁紧这几个核心需求来的。
