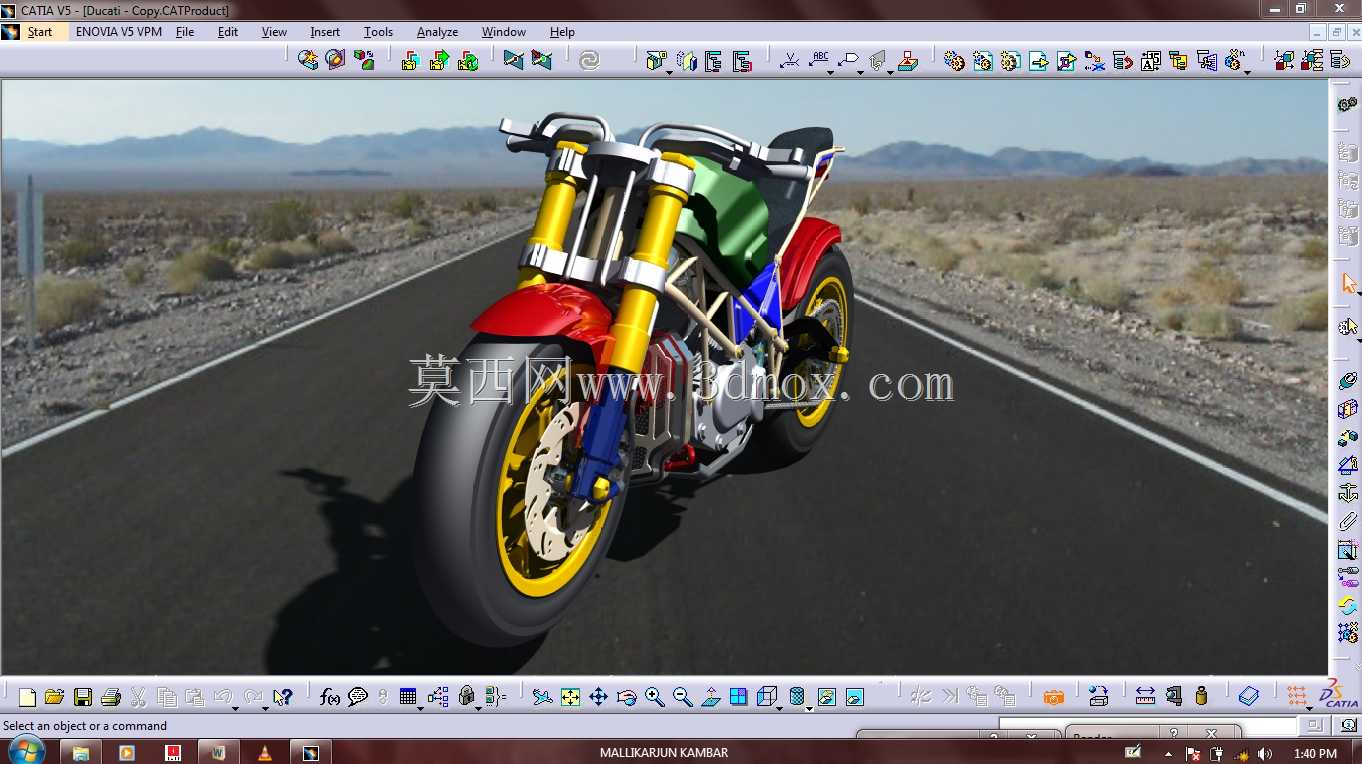

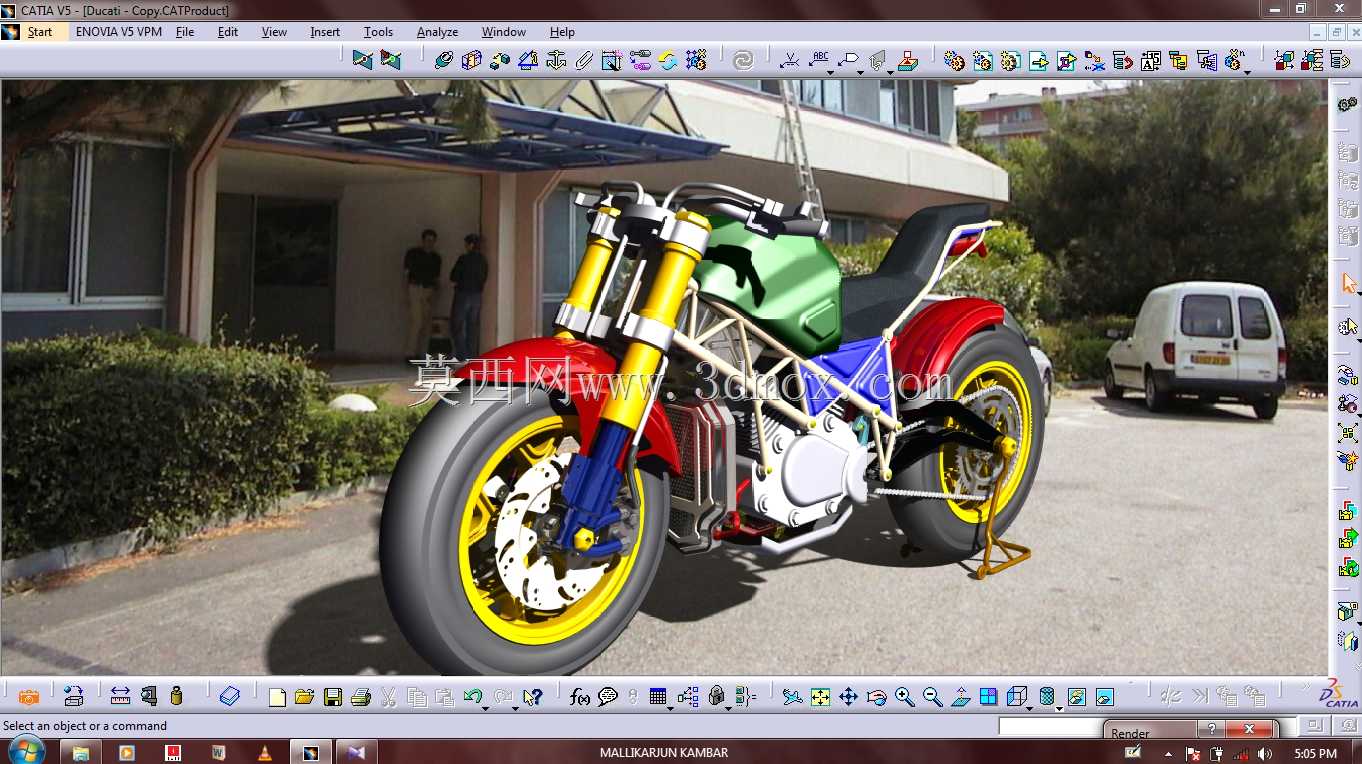

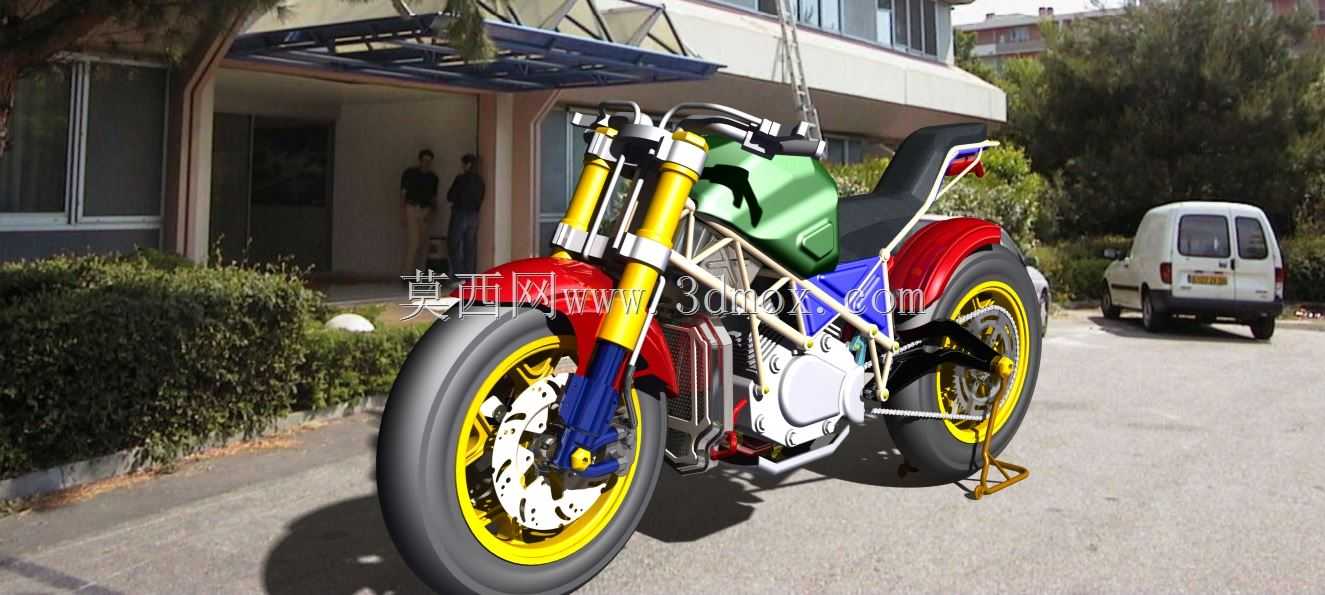

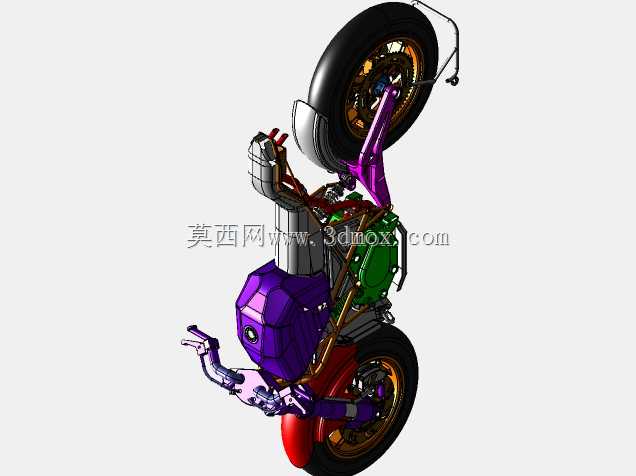

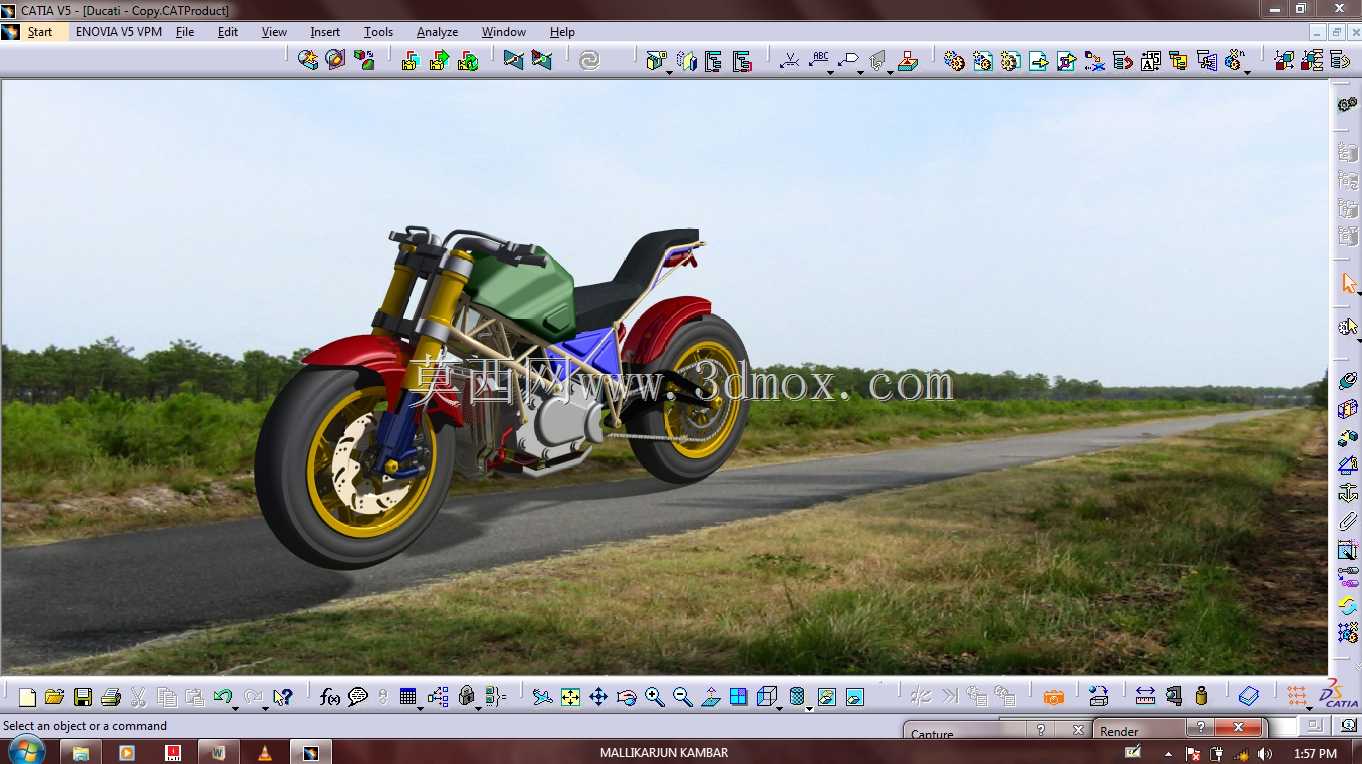

仿杜卡迪恶魔1.0运动摩托车结构设计

　　这款仿杜卡迪恶魔1.0的运动摩托车三维结构，在建模阶段优先考虑了赛道驾驶与公路运动骑行的双重使用场景，覆盖日常通勤、山路攻弯、赛道体验三类核心使用需求，建模过程中对整车的人机边界、部件安装空间做了完整的约束校验，避免出现结构干涉问题。从实际使用角度出发，整车的转向限位结构做了明确的角度限定，左右转向最大角度控制在32度，既满足低速挪车时的转向灵活性，也避免高速行驶时转向角度过大引发的车身失稳风险；前悬架采用倒立式前叉结构，建模时预留了120mm的有效减震行程，上下联板的安装孔位与前叉管的配合公差按照常规量产运动摩托的装配标准设定，可直接适配市售同规格的前减震改装部件。车身动力单元的安装边界按照大排量双缸发动机的尺寸做了预留，

　　发动机吊耳的安装孔位采用对称式布局，横向安装跨度控制在420mm，纵向安装高度预留280mm的空间，可兼容同系列不同排量的动力单元换装需求，不需要对主车架做额外的切割修改。油箱部分的造型采用棱角化的运动化设计，建模时将油箱的有效容积控制在17L，按照大排量运动摩托的常规油耗计算，可满足300km以上的续航需求，油箱与大腿接触的两侧位置做了内收处理，贴合骑行时的腿部夹持姿态，降低长时间骑行的疲劳感。座椅部分采用前低后高的分体式设计，前座的乘坐宽度控制在280mm，座高设定为820mm，适配多数成年男性的骑行腿长，后座的乘坐区域做了加厚处理，同时预留了后尾架的安装螺孔，可根据使用需求加装后货架或者后座扶手。

　　车轮部分前轮采用120/70 ZR17的轮胎规格，后轮采用190/55 ZR17的宽胎配置，建模时对轮胎的扁平比、轮毂的辐条强度做了结构校验，前轮双浮动刹车盘的安装孔位按照通用320mm刹车盘的规格设定，卡钳安装座预留了对向四活塞卡钳的安装空间，后轮单刹车盘的直径设定为245mm，匹配双活塞后卡钳的安装尺寸。整车的轴距控制在1430mm，这个轴距尺寸兼顾了直线行驶的稳定性与弯道中的灵活性，后摇臂采用单摇臂结构设计，建模时对后摇臂的枢轴位置、后减震的安装角度做了运动学仿真验证，后减震的行程设定为130mm，多连杆结构的杠杆比按照渐进式阻尼特性设定，可在小震动过滤与大冲击支撑之间取得平衡。外观覆盖件的安装卡扣位置全部做了预留，

　　每一块覆盖件的安装边界都与周边部件保留了3mm以上的安全间隙，避免车辆行驶过程中因震动出现覆盖件摩擦异响的问题，车头部分的大灯安装位按照嵌入式LED大灯的尺寸做了预留，两侧的转向灯安装孔位符合常规机动车的安装高度要求，车尾部分的牌照安装架、后转向灯安装位都做了集成化设计，不需要额外加装支架即可满足上路的安装规范。建模过程中对整车的重心位置做了模拟配平，满油状态下的重心高度控制在520mm，前后轴的载荷分配为52:48，接近运动摩托的理想载荷比例，可在弯道中获得更中性的转向特性，减少推头或者甩尾的操控风险。脚踏的安装位置采用可调节式设计，预留了高低两档的安装孔位，可根据不同的骑行风格调整脚踏高度，激烈驾驶时可将脚踏调高以获得更大的压弯倾角，日常通勤时可将脚踏调低获得更舒适的腿部姿态。
