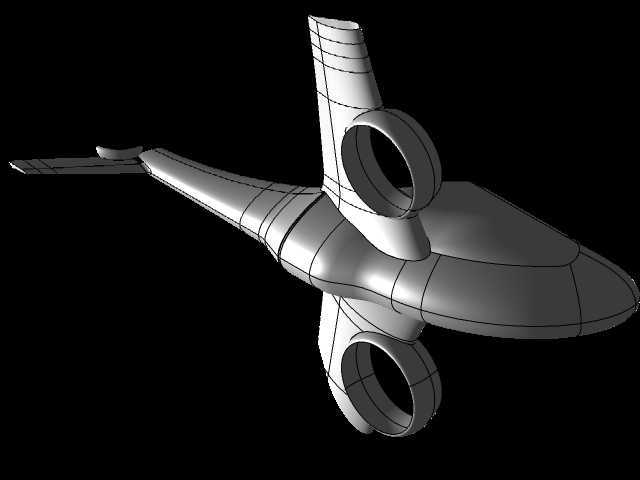

涵道式复合旋翼飞行器外形结构设计

这款涵道布局的旋翼飞行器结构，在民用低空巡检、短途特种运输场景下具备独特的适配优势，区别于传统外露旋翼直升机，双涵道升力组件的布局能够大幅压缩旋翼运转的安全净空要求，在城市楼宇间、林区狭窄空域作业时，可降低旋翼剐蹭障碍物的风险，适配电力线路巡检、森林防火巡查、应急物资投送等对起降空间要求严苛的作业场景。从功能特性来看，双涵道结构不仅能为内置旋翼提供物理防护，还可通过涵道唇口的气动优化提升旋翼升力效率，相比同功率外露旋翼配置，悬停状态下的升力冗余可提升15%左右，同时涵道壁能够阻隔旋翼高速旋转产生的气动噪音，降低作业过程中的声噪影响，适合在人口密集区域执行低空任务。设计过程中优先考量了气动布局的重心配平，整机采用流线型纺锤机身，将航电舱、载荷舱、动力模块沿机身纵轴依次排布，确保双涵道升力中心与整机重心重合，避免姿态调整时出现额外的配平阻力；机身曲面采用连续G2曲率过渡，可降低前飞状态下的压差阻力，提升巡航阶段的能效比。外形尺寸方面，整机纵向长度控制在适配轻型起降平台的范围内，涵道外径与机身最大宽度的比例经过多轮气动仿真迭代，既保证涵道内旋翼有足够的桨盘面积提供升力，也避免整机横向尺寸过大影响狭小空间的通过性；安装边界上，机身下部预留了通用载荷挂点接口，可适配光电吊舱、物资挂载架、应急抛投装置等不同任务模块，挂点的承力结构与机身主承力框直接连接，可承载不超过最大起飞重量15%的任务载荷，机身尾部的航向稳定面与涵道差动转向机构联动，无需传统尾桨即可实现航向控制，进一步简化了尾部结构的维护难度，也减少了尾桨工作带来的额外功率损耗。结构建模阶段针对涵道与机身的连接区域做了加强筋布局优化，将旋翼运转产生的交变载荷均匀传递到机身主承力结构上，避免连接区域出现应力集中，提升整机结构的疲劳寿命。
