卡普基利迪锁闭机构三维结构设计

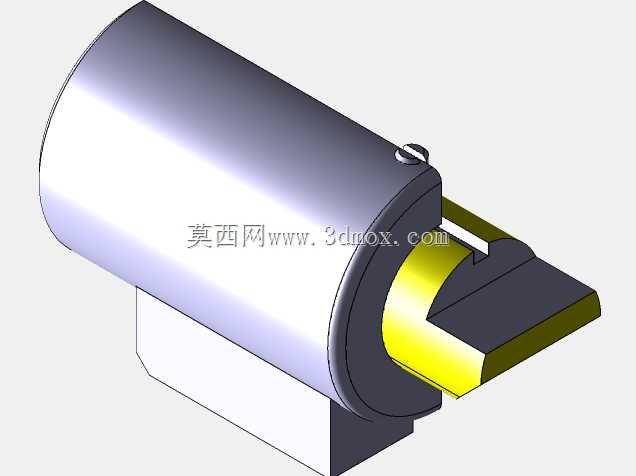

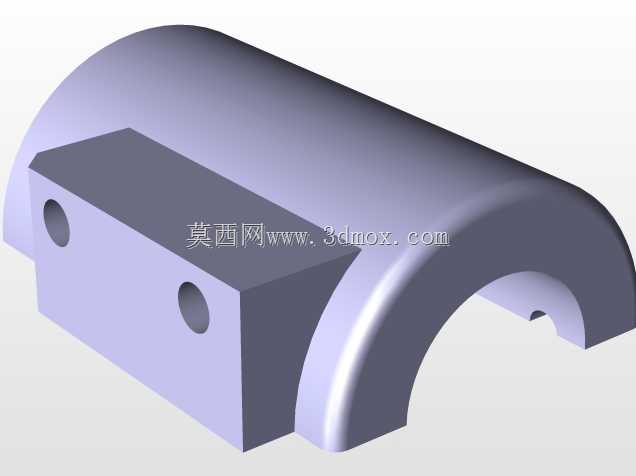

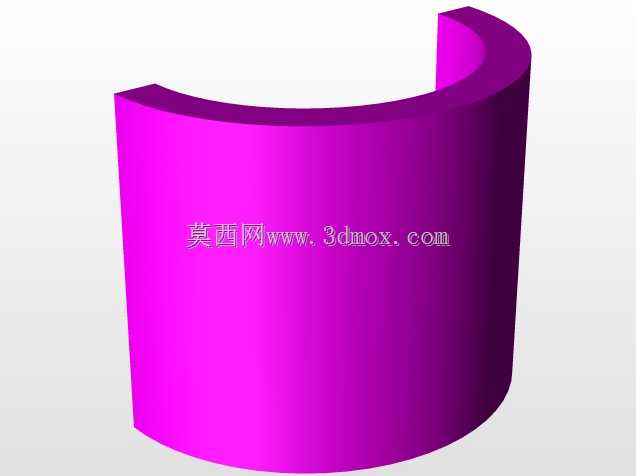

　　在各类工业柜体、小型设备舱门、户外防护箱体的配套构件选型中，锁闭机构的可靠性直接决定了设备运维的安全性与操作便捷性，这款锁闭结构的设计，正是针对小空间安装场景下的快开快锁需求开发，区别于传统外露式锁具，其整体采用半埋入式的安装逻辑，主体圆柱段嵌入安装面板预留的开孔内，仅操作端与锁舌部分外露，既能够降低外力磕碰导致锁具损坏的概率，也能让安装面的外观更简洁规整。从结构组成来看，该锁闭机构的主体为圆柱形壳体，内部集成了锁芯传动组件，外露的操作端通过顶部的小型拨钮实现解锁与锁止的状态切换，无需额外配置钥匙即可完成手动操作，适配不需要高等级防盗、仅需实现舱门定位锁闭的使用场景，比如车间内部的工具柜、生产线旁的设备防护舱、

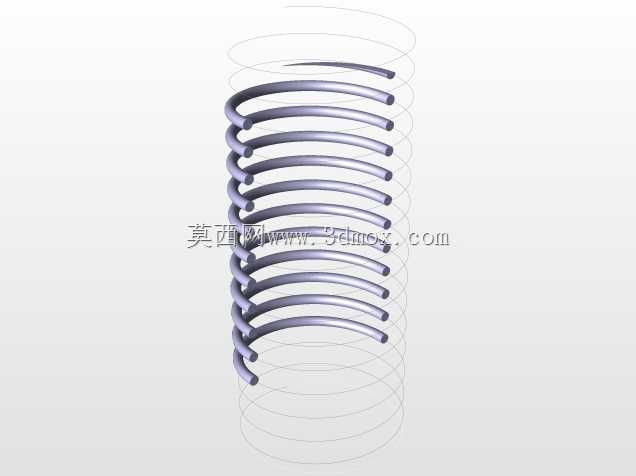

　　小型自动化设备的检修门等场景，操作人员无需携带专用钥匙，按压或拨动拨钮即可完成解锁，大幅提升日常运维的操作效率。锁舌部分采用了偏心式的伸缩结构，当拨钮处于锁止位置时，锁舌从壳体侧方伸出，卡入门框配套的锁止卡槽内，实现门板与门框的刚性连接；解锁时拨钮转动带动内部的传动销旋转，拉动锁舌回缩至壳体内部，此时门板即可自由开启。设计过程中针对锁舌的伸出长度做了适配性优化，伸出量控制在适配1-2mm厚度门板安装间隙的范围，既不会因为伸出过长导致开关门过程中锁舌与门框剐蹭，也不会因为伸出量不足导致锁闭后存在旷量，避免设备运行过程中舱门因为振动产生异响或意外松脱。安装边界方面，该锁具的主体圆柱直径适配行业通用的18-22mm面板开孔尺寸，

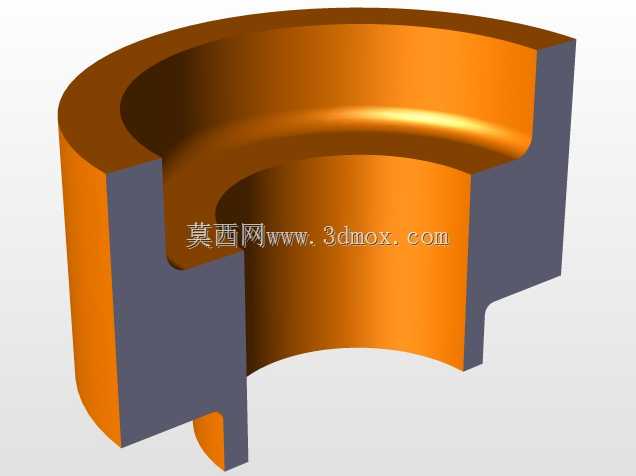

　　安装时仅需在面板上开出对应直径的圆孔，将主体从外侧穿入后，通过壳体自带的限位台阶贴合面板外侧，内侧采用卡簧或螺纹压圈锁紧即可完成固定，不需要复杂的螺丝孔位定位，对安装面板的加工精度要求较低，适配不同厚度的金属板材、工程塑料板材安装场景，哪怕是现场改造的旧设备，也能快速完成开孔安装，不需要对原有舱门结构做大规模改动。从实际使用的工况适配来看，该锁闭机构的内部传动部件采用了间隙配合设计，拨钮的操作力矩控制在单人手指即可轻松拨动的范围，不会出现操作卡滞的问题，同时壳体与锁舌的配合面做了导向倒角，长期使用过程中即使积累少量灰尘，也不会影响锁舌的正常伸缩，适配车间多尘、存在少量油污的工作环境。不同于常见的旋转式把手锁，这款锁具的外凸尺寸极小，

　　安装完成后操作端仅高出安装面不到10mm，不会在通道旁形成突出的磕碰点，适合安装在人员走动频繁的通道旁设备上，避免过往人员被突出的锁具把手剐蹭。在结构细节设计上，顶部的拨钮做了防滑的滚花处理，即使操作人员手上沾有少量油污或水渍，也能稳定拨动拨钮完成操作，不会出现打滑的问题；锁舌的接触面做了圆弧过渡处理，锁闭过程中即使门板与门框存在少量位置偏差，锁舌也能顺着圆弧面顺利滑入卡槽，不需要操作人员反复调整门板位置就能完成锁闭。针对不同的安装方向，该锁具的内部结构支持顺时针或逆时针两个方向的锁止逻辑调整，只需要在安装时将内部传动销调换方向，即可适配左开门或右开门的安装需求，不需要单独开发两种不同方向的锁具型号，能够降低生产端的备件库存压力，也方便现场安装人员根据实际门体方向灵活调整。锁体的底座部分设计为平面贴合结构，安装时能够与门板内侧完全贴合，不会出现局部悬空导致的锁紧后锁体晃动问题，锁舌的伸缩行程做了硬限位设计，无论是锁止还是解锁位置，都有内部的限位台阶阻挡，不会因为操作人员用力过大导致内部传动件脱位，提升了锁具的整体使用寿命，在无恶意破坏的正常使用场景下，能够承受上万次的开关循环操作而不出现结构失效。
