插销式重型门窗锁闭连接结构

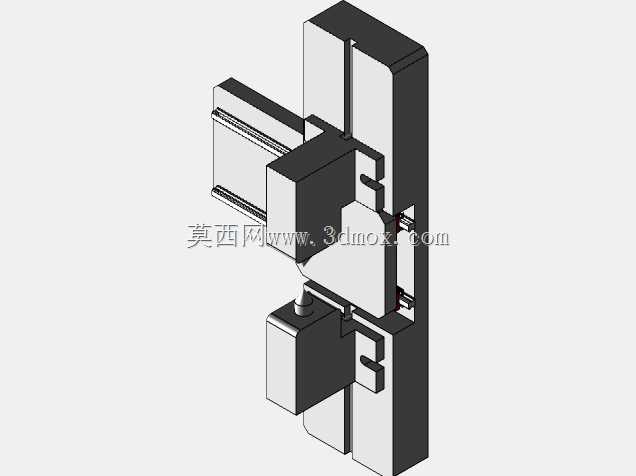

　　在工业防护门、重型设备舱门以及特种柜体的锁闭设计场景中，这类插销式锁闭结构的应用十分普遍，不同于民用轻载门锁，该结构需要兼顾大间隙适配、高抗剪承载力以及反复启闭的耐磨性能，很多现场运维人员都遇到过舱门受外力形变后普通锁具无法正常锁止的问题，这类带导向定位的插销结构就是为解决这类工况痛点设计的。从结构组成来看，该锁闭组件分为固定在门框侧的基座部分和安装在活动门扇上的插销执行部分，基座上设计有对称的卡槽导向结构，插销头部做了锥面导向处理，即使门扇和门框存在毫米级的安装错位，锥面也能引导插销顺利滑入卡槽完成锁止，不需要操作人员反复调整门扇位置对位，在重型设备运维、工业厂房防护门这类需要频繁开关、安装精度难以做到极高的场景下，

　　这种容错设计能大幅降低操作难度。设计过程中首先要明确安装边界，门框侧的基座为长条形立式结构，沿门框竖向布置，厚度方向突出安装面的尺寸控制在较小范围，避免突出部分磕碰过往人员或者搬运的物料，门扇侧的插销组件同样采用立式安装布局，和基座保持对应位置关系，两者的配合面预留了合理的滑动间隙，不会因为温度形变、漆面厚度变化出现卡滞。功能特性上，该结构采用双点位卡槽配合设计，插销伸入基座后上下两个卡位同时受力，相比单点插销的抗剪能力提升一倍以上，能够承受门扇受风压、设备振动带来的横向冲击力，避免锁具受冲击变形后失效；插销的滑动部分做了限位结构，完全伸出和缩回位置都有硬限位，不会出现插销脱落或者过度伸出卡滞的问题，日常使用时不需要额外维护，

　　滑动接触面采用金属面直接配合，没有易损的塑料或者橡胶零件，在多粉尘、有少量油污的工业环境下也能可靠工作。很多设计人员在做这类锁具结构时容易忽略安装基准的统一，该结构的所有安装孔位都在同一安装基准面上，门框和门扇的安装孔可以采用同一套定位工装加工，减少现场安装的配作工作量，插销的操作端设计有便于施力的握持结构，即使操作人员佩戴劳保手套也能顺利操作，不会出现打滑的问题。从实际使用场景延伸来看，该结构不仅可以用在常规的平开门上，也可以适配滑动式检修门、设备侧开防护舱的锁止需求，只需要根据门扇的厚度调整插销组件的安装垫块厚度即可，不需要改动核心的锁止配合结构；结构的受力路径设计十分清晰，外力从门扇传递到插销，再通过插销传递到基座的两个卡槽，

　　最终分散到门框的安装基体上，没有应力集中的薄弱环节，在长期受振动的设备舱门上使用时，不会出现局部疲劳断裂的问题。设计时还考虑了误操作防护，插销在锁止位置时，除非主动操作解锁，否则受振动影响不会自行滑出解锁，避免设备运行过程中舱门意外打开引发安全隐患，插销的滑动行程经过精准计算，完全缩回时不会突出门扇表面，开关门过程中不会和门框发生刮擦，完全伸出时的插入深度足够保证锁止可靠性，不会因为外力晃动出现脱开的情况。
