铰接式连接支撑机械构件结构设计

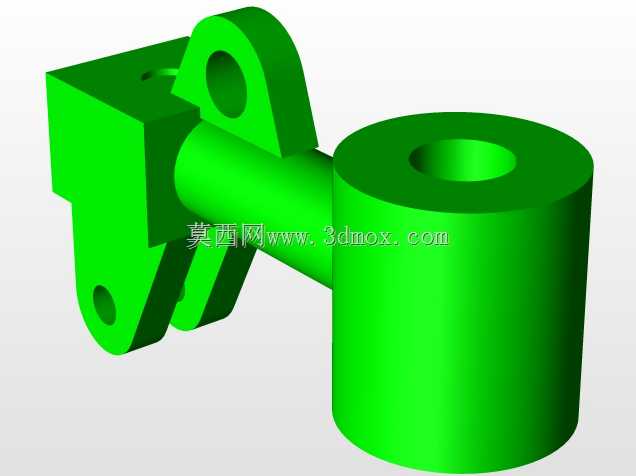

　　该构件属于机械传动系统中的铰接支撑类零部件，在各类工装夹具、自动化输送线的摆臂机构、小型工程机械的连杆传动单元中都有广泛应用场景，核心作用是实现两个相对运动部件之间的铰接传动，同时承担径向载荷与一定的轴向限位作用，保障运动副的转动灵活性与结构连接强度。从结构功能来看，构件左侧为带双安装耳的支座结构，耳板上预留的同轴通孔用于穿装铰接销轴，可与外部摆臂、连杆类零件形成转动副，支座本体的块状安装面可通过螺栓紧固在设备的安装基准面上，安装面的平面度设计要求控制在0.05mm以内，保障安装后不会出现偏载应力集中的问题；中间段为等直径连接轴段，轴段与两侧结构采用圆弧过渡设计，避免应力集中导致的疲劳断裂，轴段的直径公差选取h7级，

　　既可以保障与配套衬套的配合间隙合理，又能控制转动过程中的径向窜动量；右侧为带中心通孔的筒状支撑结构，中心通孔可穿装定位轴或者油路管道，筒体外圆可作为滚轮、轴套类零件的安装基准，外圆的圆柱度公差控制在0.03mm以内，保障配套零件安装后的同轴度要求。在设计思路上，该构件优先考虑了运动副的受力特性，双铰接耳的结构相比单耳结构，可承受更大的径向载荷，同时能有效抵消转动过程中的侧向倾覆力矩，避免销轴出现弯曲变形；连接轴段的长度根据实际安装空间的边界尺寸确定，预留了足够的安装间隙，防止运动过程中与周边零部件发生干涉；右侧筒状结构的中心通孔设计，既减轻了构件整体重量，又为管线穿装预留了空间，适配设备内部布线走管的需求。从安装边界来看，

　　构件左侧安装面的螺栓孔间距按照通用工装的安装孔距标准设计，可直接适配多数小型自动化设备的安装基座，不需要额外加工转接板；铰接耳的通孔直径与行业通用的标准销轴尺寸匹配，可直接选用标准件进行装配，降低加工与采购成本；右侧筒体的外圆尺寸与常用的轴套、滚轮内孔尺寸适配，不需要额外定制配套零件。在实际使用过程中，该构件的铰接部位可根据工况需求添加铜衬套或者自润滑轴承，提升转动副的耐磨性能，适用于往复摆动频率在每分钟30次以内的中低速传动场景，可承受的最大径向载荷根据材质不同有所区别，采用45号钢调质处理的情况下，额定径向载荷可达12kN，能够满足多数中小型机械设备的传动连接需求。结构建模过程中，对所有的棱边都做了R0.5-R2mm的倒角处理，既消除了加工过程中的锐边毛刺，又能减少装配过程中对操作人员的划伤风险，同时避免热处理过程中棱边出现应力开裂的问题。
