三孔铰接式连接支架结构设计

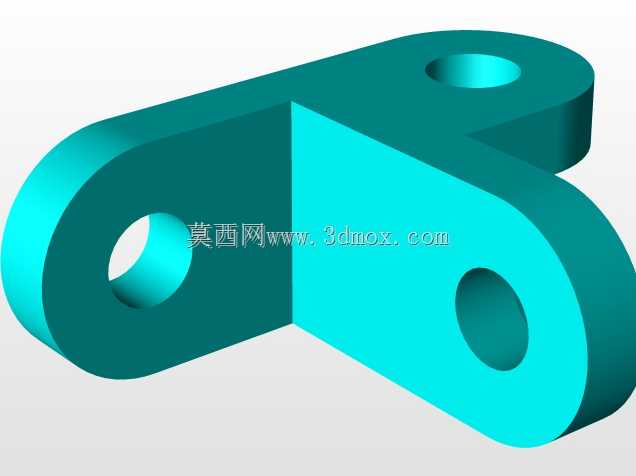

　　这类三孔铰接连接支架在轻工输送线、小型自动化工位的连杆传动机构中应用十分普遍，日常做机构改型时经常会碰到类似的连接件选型与建模需求。从结构形态来看，该零件整体采用弯折式板状基体设计，三个带通孔的铰接端分别朝向不同的空间方向，能够同时实现三个方向的铰接传动需求，避免了多零件拼接带来的装配累积误差，也减少了机构整体的零件数量，降低后期维护的备件成本。

　　设计这类零件时，首先要匹配安装端的轴径尺寸，三个铰接孔的内径公差需要根据配合的销轴类型选定，若是采用间隙配合的活动铰接，孔的公差带一般选H8到H9区间，保证铰接转动时无卡滞，同时不会因为间隙过大产生传动窜动；如果是需要加装自润滑衬套的工况，孔的内径还要预留衬套的压装余量，通常单边预留0.02到0.05mm的过盈量，保证衬套压装后不会松脱。基体的弯折角度是整个零件的核心设计参数，需要根据机构的运动行程来确定，角度偏差过大会直接导致三个连接端的安装位置错位，轻则造成装配时强行掰动零件产生内应力，重则会导致整个连杆机构运动卡滞，甚至出现运动死点。

　　从安装边界来看，零件的整体厚度需要根据承载的载荷大小选定，常规轻载工位下采用6到10mm厚的板材加工即可满足强度需求，重载工况下则需要适当增加板厚，同时在三个铰接端的孔位周边做局部加厚或者翻边处理，提升孔位的抗挤压强度，避免长期交变载荷下孔位出现椭圆变形。零件的外轮廓边缘全部做了圆角过渡处理，一方面是避免加工后锐边划伤装配人员，另一方面也能减少应力集中，提升零件的抗疲劳寿命，尤其是弯折处的圆角半径，不能小于板材厚度的1.5倍，否则冷弯折加工时容易出现弯折处开裂的问题。

　　实际应用中，这类连接件通常搭配销轴、开口销或者卡簧使用，三个铰接端分别连接动力输入杆、执行端连杆以及固定支撑座，能够将单一方向的直线运动转化为两个不同方向的摆动输出，在小型料仓的启闭机构、工装夹具的联动夹紧机构、输送线的挡料机构中都能看到这类结构的身影。建模过程中需要重点关注三个孔位的中心距尺寸，中心距的公差直接影响机构的运动精度，通常中心距公差控制在±0.1mm以内即可满足大部分普通工况的需求，若是高精度传动场景则需要进一步收紧公差，同时在建模时提前预留好表面处理的厚度余量，比如做喷塑或者镀锌处理时，单边会增加0.05到0.1mm的膜厚，避免处理后孔位尺寸变小导致销轴无法装配。

　　零件的非配合面不需要做过高的精度要求，普通铣削或者激光切割后去除毛刺即可，配合面尤其是孔的内壁粗糙度需要控制在Ra3.2以内，减少铰接转动时的摩擦阻力，延长零件的使用寿命。如果是采用焊接工艺制作该零件，需要在弯折处预留焊接坡口，同时焊接后做去应力退火处理，避免焊接应力导致零件变形，影响后续的装配精度。整体结构没有复杂的曲面特征，加工工艺性较好，既可以采用整块板材铣削加工，也可以采用板材弯折后焊接加强筋的方式制作，能够根据实际的生产批量和成本预算灵活选择加工方案。
