Chiron机型Z轴丝杠固定支撑结构

　　在桌面级FDM3D打印设备的Z轴传动体系里，丝杠的径向约束稳定性直接决定了打印过程中Z轴层纹的均匀度、平台升降的重复定位精度，尤其是采用单丝杠侧置布局的机型，丝杠下端的固定支撑结构如果存在间隙或者同轴度偏差，长时间运行后很容易出现丝杠抖动、平台偏移，最终导致打印件出现层错、Z轴波纹等常见缺陷。这款针对Chiron机型设计的Z轴丝杠固定架，核心作用就是为Z轴传动丝杠的下端提供稳定的径向支撑，抵消丝杠高速转动时产生的径向窜动，把丝杠的转动自由度严格约束在轴向方向，避免传动过程中出现不必要的偏摆。

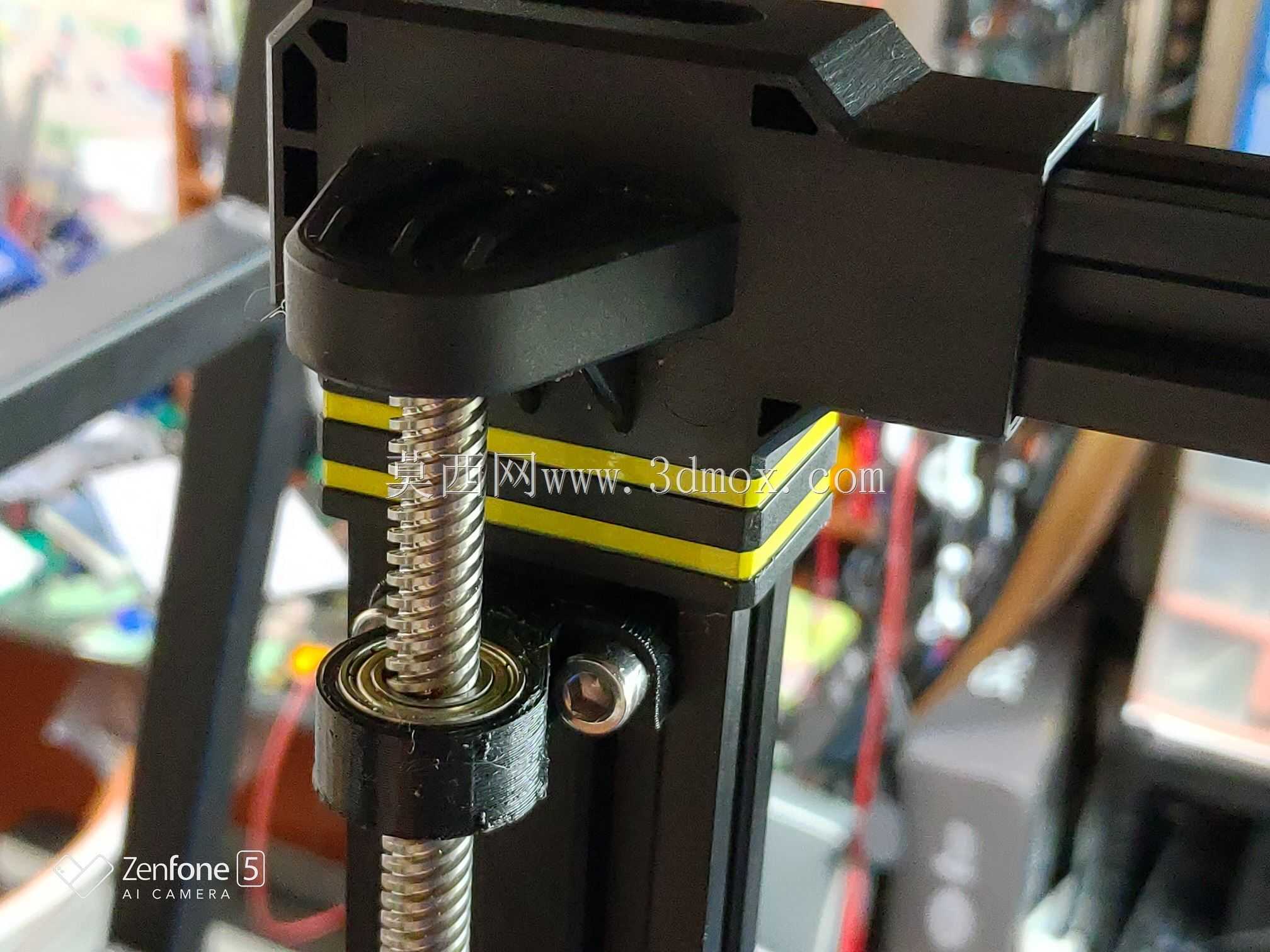

　　从实际应用场景来看，不少使用Chiron机型的用户在长时间打印大尺寸模型时，会发现Z轴方向的打印精度随着打印高度增加逐渐下降，本质原因就是原厂丝杠下端仅靠塑料件限位，没有可靠的轴承支撑，丝杠转动时的径向跳动会随着悬臂长度增加被放大，尤其是打印到模型上部时，丝杠的微小晃动都会传递到打印平台，造成层厚不均。这款固定架直接采用688ZZ深沟球轴承作为丝杠的支撑转动副，轴承内圈与丝杠光轴段过盈配合，外圈嵌入固定架的安装卡槽内，完全限制丝杠的径向位移，同时不会给丝杠的轴向转动增加额外阻尼，能有效降低Z轴电机的负载波动。

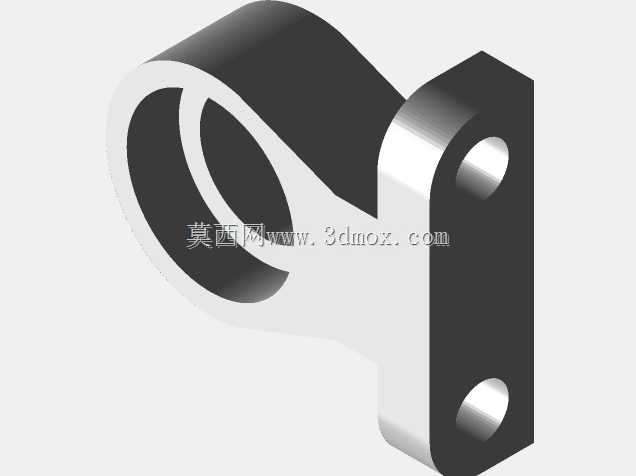

　　设计思路上，这款固定架完全适配Chiron机型的2020铝型材安装框架，不需要对原有设备的机架做任何打孔、切割改造，固定架的背部直接卡入铝型材的标准槽位，通过侧面的锁紧螺丝就能完成位置固定，安装时只需要把丝杠下端穿入轴承内圈，调整好固定架的上下位置，保证丝杠转动时没有卡滞即可，整个安装过程不需要拆解原有Z轴的传动结构，普通用户就能完成改装。固定架的主体结构采用一体化的受力设计，轴承安装位的周围做了加厚的加强筋处理，避免长时间受力后出现塑料蠕变导致轴承位偏移，同时固定架与铝型材贴合的安装面做了平面度处理，保证安装后轴承的轴线与丝杠的轴线完全重合，不会出现别劲的情况。

　　从安装边界尺寸来看，这款固定架的整体宽度刚好匹配2020铝型材的截面宽度，不会超出型材侧面的安装空间，不会和Z轴的同步带、限位开关、线缆走线等周边部件产生干涉，固定架的上下高度控制在合理范围内，不会压缩Z轴的有效打印行程，安装后平台下降到最低位置时，固定架也不会和平台支架发生碰撞。轴承安装位的同轴度公差控制在0.02mm以内，保证丝杠穿入后不会出现偏心转动，固定架上的轴承卡槽设计了限位台阶，轴承装入后不会出现轴向窜动，不需要额外添加卡簧或者固定胶就能实现轴承的可靠固定。

　　在实际使用过程中，加装这款固定架后，Z轴丝杠在全行程转动时的径向跳动量可以控制在0.01mm以内，即使是高速抬升Z轴的工况下，也不会出现丝杠晃动的情况，打印大尺寸 tall 模型时，Z轴方向的层纹均匀度会有明显提升，同时也能降低丝杠螺母的磨损速度，延长Z轴传动组件的使用寿命。固定架的走线位置也做了避让设计，不会挤压Z轴的电机线缆和限位开关线，避免长时间运行后线缆被磨破造成设备故障。对于经常打印高精度零件、大尺寸模型的Chiron机型用户来说，这个结构件属于实用性很强的改装部件，不需要复杂的调试就能直接改善Z轴的传动稳定性，解决原厂结构存在的支撑不足问题。
