双风扇位3D打印机主控板安装防护外壳

　　在桌面级FDM3D打印机的电控系统搭建与改装场景中，主控板作为设备的运算核心，长期处于设备框架内部的封闭空间，周边步进电机驱动、MOS管等功率器件持续发热，同时设备运行过程中产生的线材碎屑、打印耗材挥发附着物、环境灰尘很容易堆积在电路板引脚与接插件位置，轻则造成接插件接触不良，重则引发电路短路、器件过热烧毁的故障，这款适配SKR系列与MKS SGENL主控板的安装外壳，正是针对这类实际使用痛点完成的结构设计。

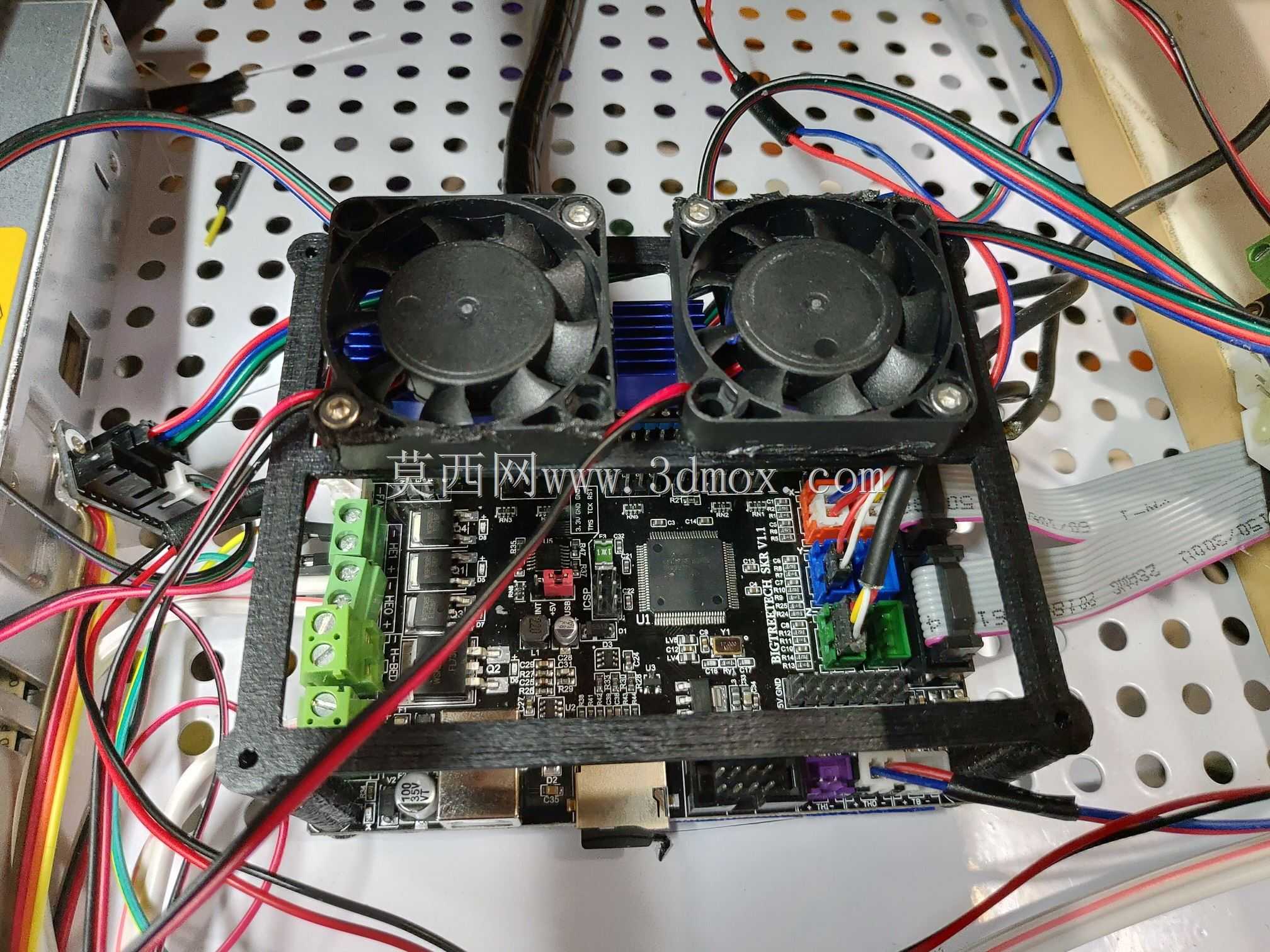

　　从实际安装适配的角度出发，这款外壳在结构上预留了双4cm风扇的安装位，两个风扇位采用并排对称布局，安装孔位完全匹配标准4010、4020规格轴流风扇的固定孔距，安装时可根据设备的散热需求选择单风扇或双风扇配置，风道直接对准主控板上的步进驱动芯片、主控MCU、电源输入接口等核心发热区域，相比无外壳裸露安装的状态，能够形成定向的散热气流通道，避免热量在电路板周边淤积，有效降低高负载打印过程中核心器件的工作温度，减少过热触发的驱动丢步、主控复位等常见打印故障。

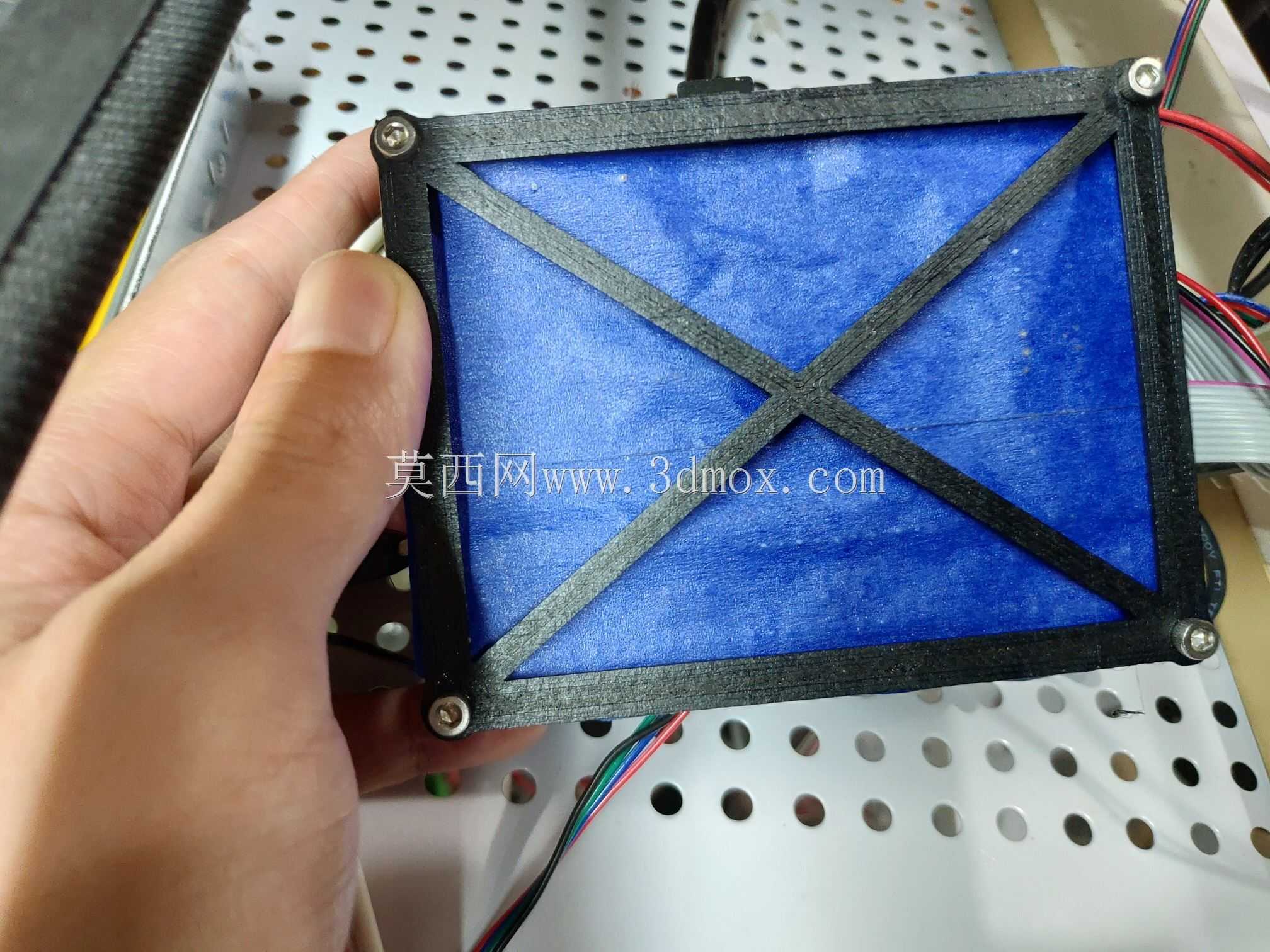

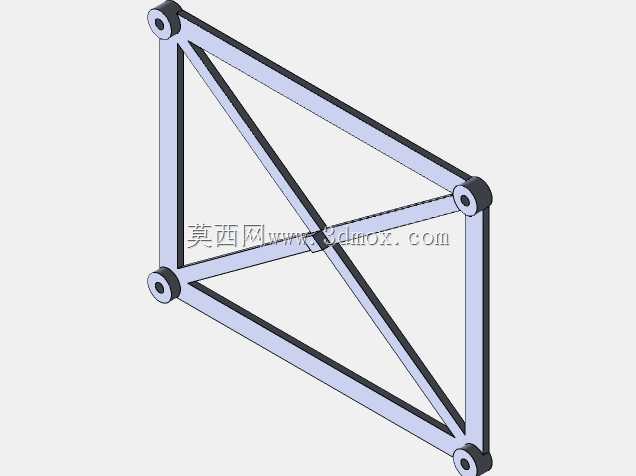

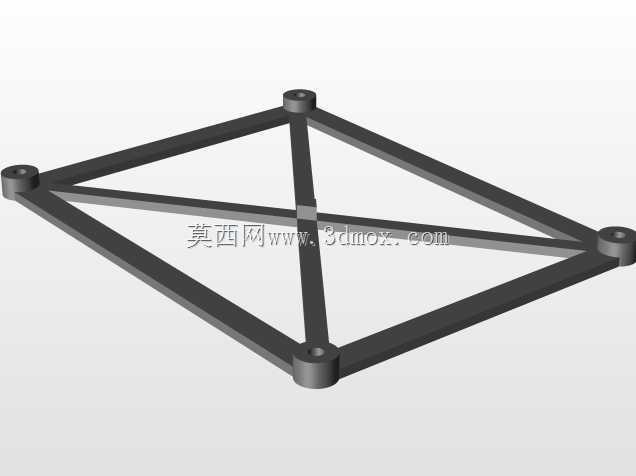

　　外壳的主体框架采用围边式结构设计，四周的围挡高度完全覆盖主控板上最高的接插件与直插元件，既能够阻挡外部杂物直接掉落至电路板表面，也不会干涉各类线材的插拔操作，所有对外的接线端口位置都做了对应避让开口，包括电源输入端子、步进电机接线端子、温度传感器接口、限位开关接口、热床与挤出头加热接口等位置，开口尺寸与接插件的外形尺寸完全匹配，安装完成后所有接线都可以顺畅插接，不会出现线材被外壳挤压、接口被遮挡的问题。

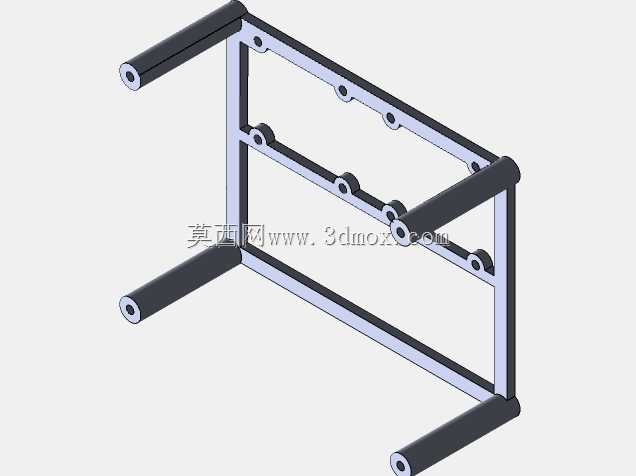

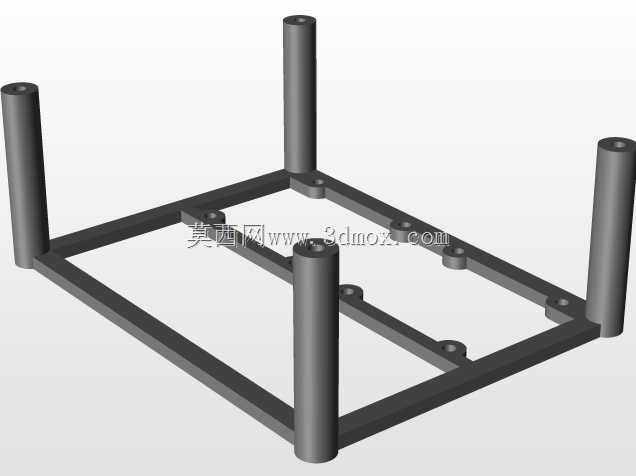

　　在安装边界的设计上，外壳的底部预留了与对应主控板完全匹配的固定柱位置，固定柱的高度经过精准核算，既可以让电路板与外壳底部保持足够的安全间隙，避免电路板背面的焊点直接接触外壳造成短路，也能够控制整体的安装高度，不会额外占用过多的电控仓内部空间，外壳的四角预留了对外的固定孔位，可以直接通过螺丝固定在3D打印机的型材框架上，也可以搭配减震脚垫放置在设备外部的独立电控盒内，适配不同的设备改装需求。

　　针对实际使用中的细节问题，这款外壳在风扇安装位的周边做了走线避让槽，风扇的供电线可以顺着避让槽规整连接到主控板的风扇供电接口，不会出现线材被风扇叶片剐蹭的问题，外壳的边缘位置做了圆角过渡处理，没有尖锐的棱角，安装过程中不会划伤线材或者操作人员的手部，整体结构采用等壁厚设计，既可以保证足够的结构强度，避免安装过程中出现形变，也能够适配FDM3D打印的加工工艺，用户可以根据自身需求使用PLA、ABS、PETG等常见耗材自行打印制作，不需要额外的复杂后处理工序。

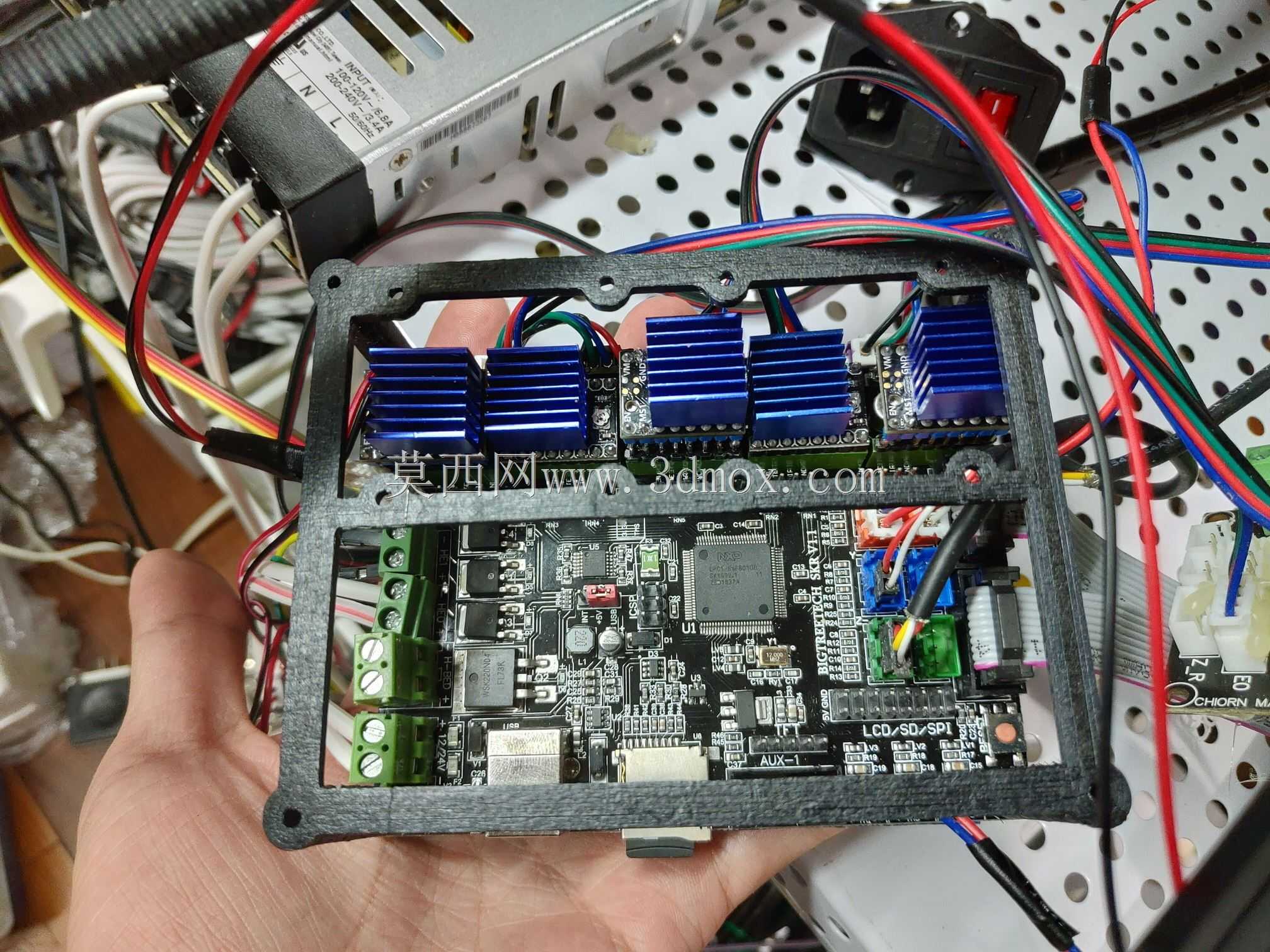

　　从实际使用场景来看，这款外壳既可以用于全新3D打印机的电控系统组装，也可以用于旧设备的主控升级改装，当用户将原有老旧主控更换为SKR或者MKS SGENL系列主控时，不需要重新设计电控仓的固定结构，直接使用这款外壳就可以完成主控板的固定与防护，同时解决散热与防尘的双重需求，相比通用型的电控盒，这款针对特定型号主控设计的外壳结构更加紧凑，空间利用率更高，不会出现多余的闲置空间，也不会因为尺寸不匹配造成接插件遮挡、安装孔位错位的问题。在长期使用过程中，外壳的围挡结构还可以对电路板上的贴片元件起到一定的防护作用，避免设备移动、维护过程中意外磕碰造成元件脱落，同时也能够让电控部分的走线更加规整，所有接线都沿着外壳的边缘排布，减少线材杂乱造成的信号干扰问题，提升设备运行的稳定性。
