移动式丙酮溶剂回收处理装置结构

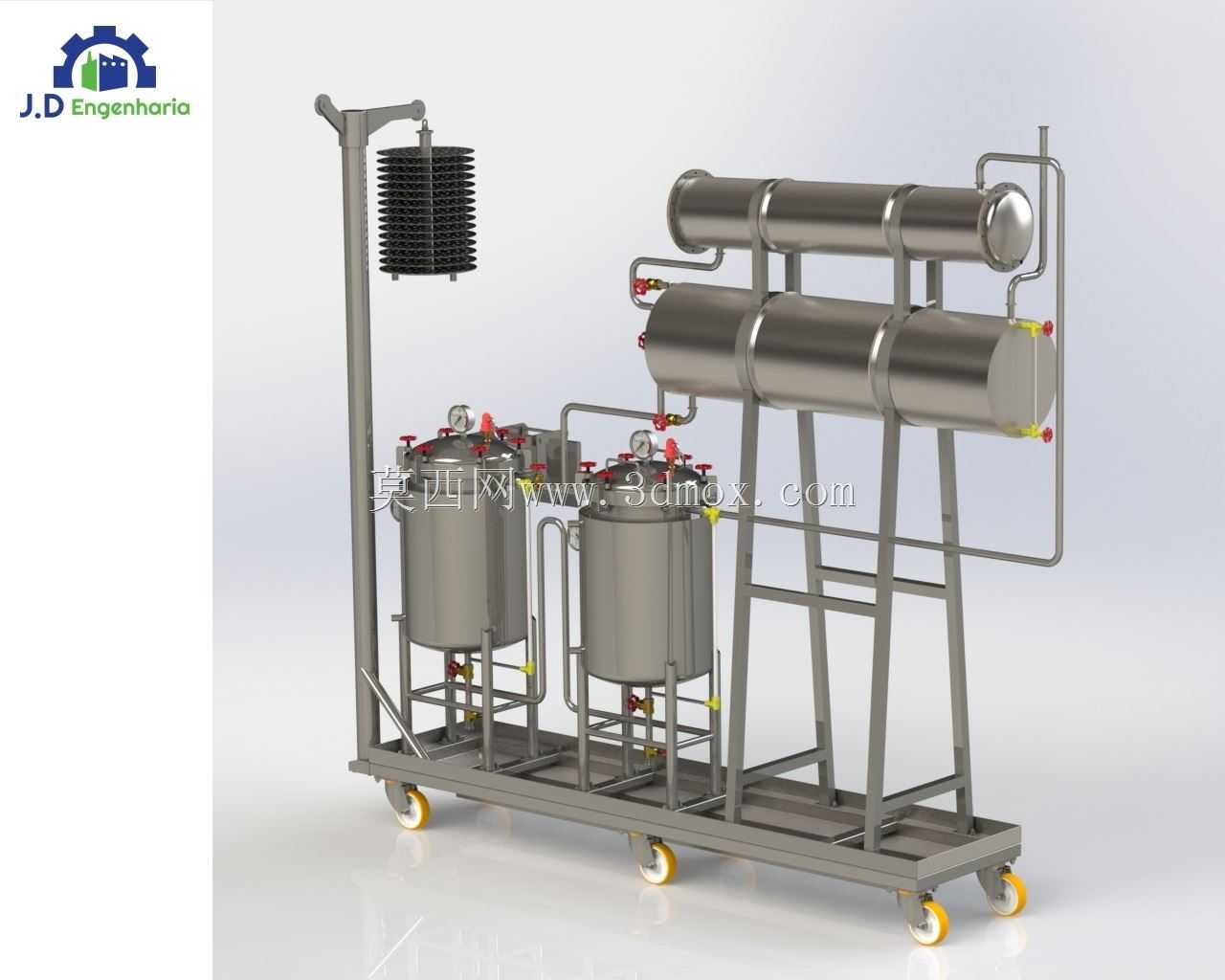

　　这套移动式溶剂处理装置主要面向精细化工、制药中间体生产、实验室小批量试剂提纯场景，针对丙酮这类低沸点易挥发有机溶剂的回收复用需求设计，解决传统固定安装回收设备无法适配多工位分散式废溶剂收集、小批量批次处理灵活性不足的痛点。整套设备集成在带脚轮的移动式钢制机架上，机架采用矩形钢管焊接成型，底部预留120mm的离地间隙，搭配四个带刹车的聚氨酯万向脚轮，单轮额定承载120kg，可满足车间内平整环氧地面、硬化水泥地面的短距离转运需求，停靠作业时踩下脚轮刹车即可完成位置固定，无需额外打膨胀螺栓做基础固定，适配多工位轮换作业的使用模式。机架上层横向布置两级卧式列管换热组件，换热筒身采用304不锈钢卷制焊接，单级换热筒有效长度1200mm，

　　筒身直径219mm，两级换热组件上下平行排布，通过不锈钢管路串联，换热筒端盖采用快开卡箍结构，方便后期拆解清理管程结垢、更换密封垫片；换热组件的管程走冷却介质，壳程走待回收的丙酮蒸汽，蒸汽从下部储液罐的气相空间引出，进入第一级换热筒初步冷凝后，未冷凝的气相进入第二级换热筒深度冷凝，冷凝后的液态丙酮依靠重力回流至下部储液单元，整套冷凝管路全程做5°的倾斜坡度设计，避免管路积液造成气阻。机架左侧立式布置的风冷散热组件通过支架固定在机架立柱上，散热鳍片组总高度600mm，配套的轴流风机采用侧装方式，为换热回路的冷却介质提供风冷散热，无需外接循环冷却水系统，进一步提升设备的移动适配性，在无外接冷却水源的临时作业点位也可独立运行。

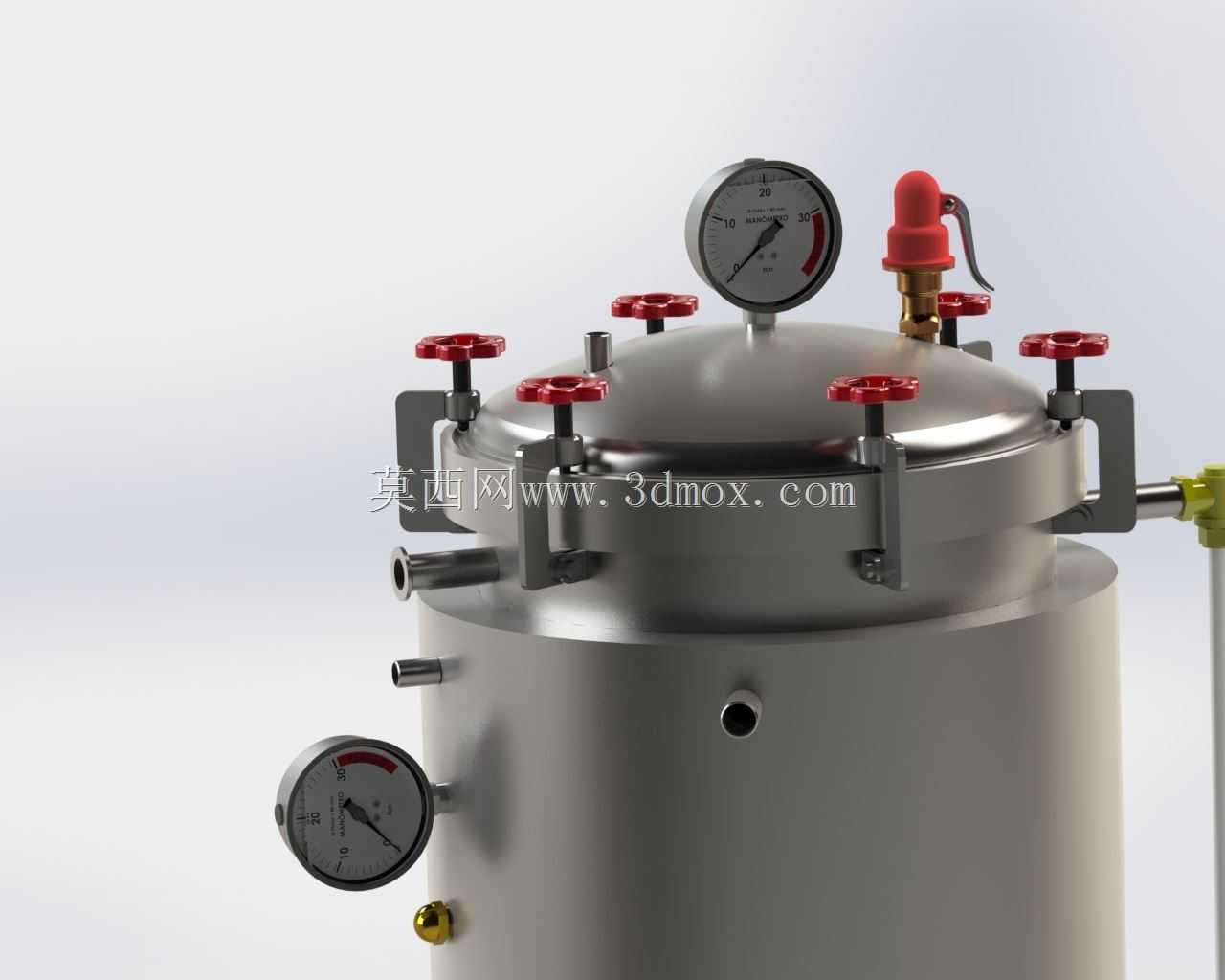

　　下部并排布置两个立式承压储液罐，单罐有效容积100L，罐身直径400mm，罐体上下封头采用标准椭圆封头，罐体顶部设置加料口、气相出口、压力表接口、安全阀接口，罐体侧面设置玻璃管液位计，可直观观测罐内液位高度，罐体底部设置排液阀与排污口，两个罐体分别作为废溶剂缓存罐与回收成品罐，通过阀门切换可实现连续进料、间歇回收的作业模式，罐体外壁不做额外保温层，方便操作人员直观判断罐体表面温度，排查换热效率异常问题。整套设备的管路连接采用卫生级不锈钢管焊接，关键操作点位的阀门采用手柄式球阀，布置在操作人员站立即可触及的高度，阀门手柄统一朝向设备外侧，避免操作时与机架、罐体发生干涉；设备整体宽度控制在1100mm以内，长度控制在1800mm以内，

　　可顺利通过车间常规900mm宽度的防火门，满足跨车间转运的尺寸要求。设备顶部的管路最高点设置排空阀，设备初次启动或长期停用重启时可打开排空阀排尽管路内的空气，避免气堵影响冷凝效率；机架侧面预留有小型电气控制盒的安装位，可集成温度显示、压力显示模块，实时监测换热介质温度、罐内压力参数，所有外接线缆采用拖链防护，避免转运过程中线缆磨损。从结构设计逻辑来看，整套装置优先考虑移动场景下的结构稳定性，所有重型部件即储液罐、换热筒均布置在机架的中心投影区域内，降低整机重心高度，避免转运过程中发生侧翻；风冷组件布置在机架端部，不占用主体操作空间，同时散热气流方向朝向设备外侧，避免热风直吹操作人员。在实际使用中，这套装置可将废气中夹带的丙酮溶剂回收率提升至90%以上，回收后的丙酮溶剂经简单检测达标后可直接回用于生产工序，减少溶剂采购成本与危废排放量，尤其适合小批量多品种的生产车间、中试车间使用，无需复杂的安装调试，到位后连接电源即可投入使用，设备周边预留600mm的操作维护空间即可满足日常操作、阀门切换、滤芯更换、罐体清理的作业需求。
