30立方304不锈钢立式储液罐带爬梯护笼

　　这款304不锈钢材质的立式储液设备，有效容积达到30立方米，也就是30000升，主要面向食品加工、精细化工、饮用水处理、酒类酿造等对介质接触材质有卫生级或防腐蚀要求的物料存储场景，可用于常温常压下存储水性介质、低腐蚀性化工原液、食用级原料液等流体物料，区别于普通碳钢储罐，304不锈钢的材质特性能够避免罐体生锈污染存储介质，同时减少日常防腐维护的工作量，适合长期固定安装在厂区室外或室内生产区域。

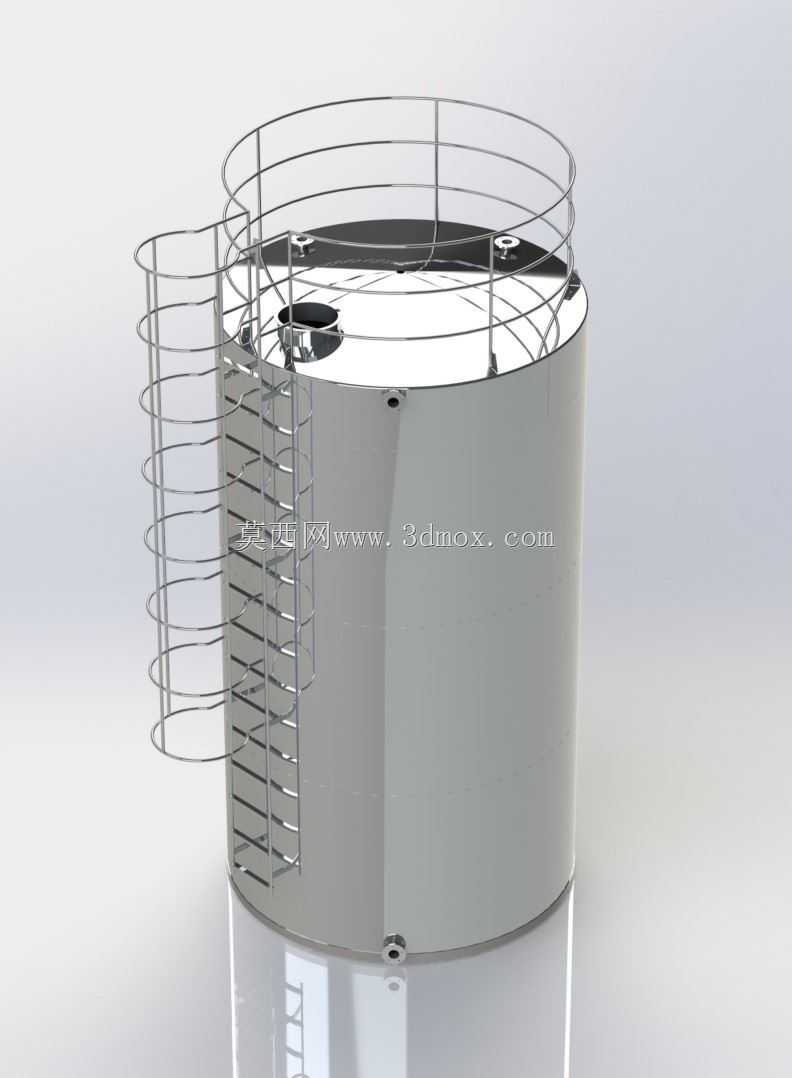

　　从结构设计来看，罐体采用立式圆柱结构，底部为平底设计，能够直接放置在经过找平处理的混凝土硬化基础上，安装时仅需在基础对应位置预留地脚固定点位、排污管路接口即可，不需要额外搭建支撑框架，相比支腿式储罐，平底结构的受力更均匀，大容积下的结构稳定性更强，不会出现支腿受力不均导致的罐体倾斜风险。罐体顶部设置了圆形的操作检修平台，平台周边安装了一圈高度符合安全规范的安全护栏，护栏采用圆管弯折成型，横向设置多道横杆，能够避免检修人员在顶部作业时发生坠落风险，护栏的间距设置也充分考虑了人员倚靠的防护需求，没有过大的间隙。

　　罐体侧面配套安装了船用式直爬梯，也就是常说的水手爬梯，爬梯从距离地面一定高度的位置一直延伸到顶部操作平台，爬梯外侧全程设置了圆形的护笼结构，护笼由多道环形横向筋条和纵向连接筋焊接组成，人员攀爬爬梯时，护笼能够形成环绕式防护，即使人员失足也不会从爬梯侧面跌落，完全满足厂区高空作业通道的安全规范要求。爬梯的踏步采用防滑设计，踏步间距符合人体工程学要求，攀爬时不会出现步幅过大导致的费力问题，爬梯与罐体侧壁之间通过连接支座焊接固定，连接点均匀分布，能够保证爬梯整体的结构刚度，人员攀爬时不会出现明显的晃动感。

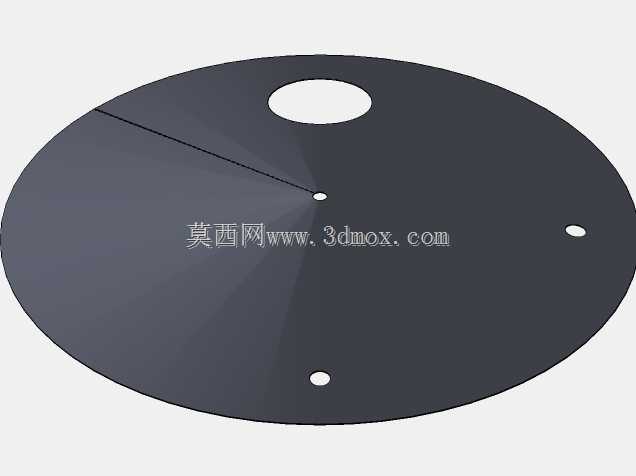

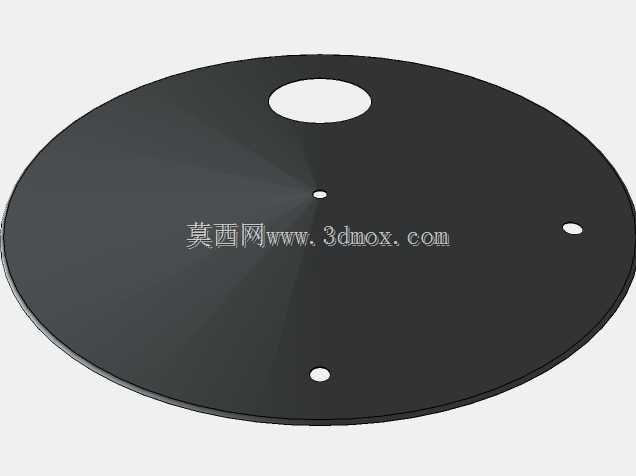

　　罐体顶部除了护栏结构，还设置了人孔、进料口、呼吸口等功能接口，人孔采用快开式结构，方便检修人员进入罐体内部进行清洁、检修作业，进料口的位置靠近护栏边缘，方便外部管路对接，不需要人员探身到罐体中部操作，降低作业风险。罐体底部靠近边缘的位置设置了排污口，能够在罐体清洁、排空时将内部残留的介质完全排出，避免积液残留导致的罐体内部腐蚀或者介质变质问题。

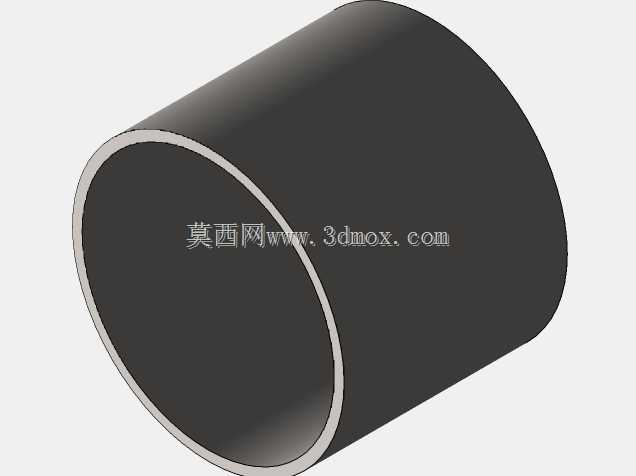

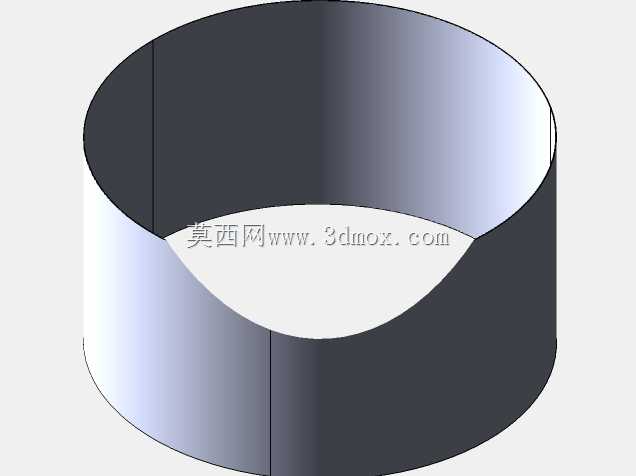

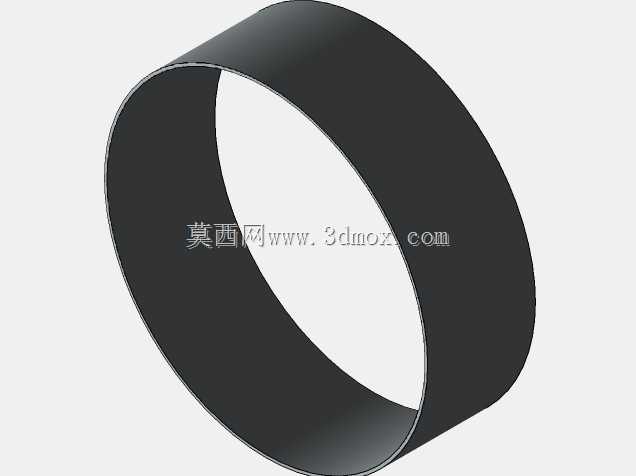

　　建模过程中，罐体主体采用薄壁回转特征生成，壁厚根据30立方储罐的常规承压要求设置，能够满足常压存储的刚度需求，不会在装满介质时出现罐体鼓胀变形。爬梯和护笼结构采用阵列、扫描等特征组合生成，所有焊接位置都做了贴合处理，还原实际生产中的焊接装配关系，顶部护栏的弯折处做了圆角处理，避免尖锐棱角带来的安全隐患。整体模型的安装边界清晰，罐体直径、高度、爬梯外伸宽度都按照实际工业产品的尺寸比例搭建，在做厂区布局规划、管路对接设计时，可以直接参考模型的外轮廓尺寸预留安装空间，不需要额外调整比例。

　　这类储罐在实际应用中，通常会根据存储介质的特性选择是否做内壁抛光处理，如果是用于食品、医药类介质存储，内壁会做镜面抛光减少物料挂壁，方便清洁；如果是用于普通工业介质存储，做酸洗钝化处理即可满足防腐蚀需求。模型还原的是最通用的常压储液罐结构，设计人员可以在这个基础上根据具体项目需求，增加保温层、液位计接口、搅拌装置接口等附加结构，不需要从零开始搭建罐体主体、爬梯、护栏这些通用结构，能够大幅缩短设计建模的周期。

　　需要注意的是，这类立式储罐安装时，基础的水平度误差需要控制在规范允许范围内，否则会导致罐体侧壁受力不均，长期满载使用时可能出现局部变形；爬梯的底部需要与基础做固定连接，避免攀爬时爬梯底部出现滑移；顶部护栏的高度不能低于安全规范要求的最低值，护笼的环形筋间距也需要符合安全标准，不能为了节省材料加大间距，失去防护作用。模型中所有结构的尺寸比例都符合常规工业产品的设计规范，没有出现结构比例失调、安全件缺失的问题，能够直接用于方案展示、布局设计、结构参考等场景。
