大众车型法兰式轮毂连接结构设计

　　轮端连接部件是汽车底盘行驶系统的核心受力构件，这款法兰式轮毂结构主要面向乘用车型的轮端装配场景，承担着连接半轴与车轮轮辋、传递驱动扭矩、承载整车垂向载荷与行驶过程中冲击载荷的作用。在日常整车装配场景中，这类结构需要匹配制动盘、轮辋安装孔位的同轴度要求，同时要兼顾维修拆装的便捷性，在售后维保场景里，维修人员不需要拆解轮端轴承总成，仅通过拆卸法兰端面的固定螺栓即可完成车轮的拆装作业，大幅降低维保作业的工时消耗。

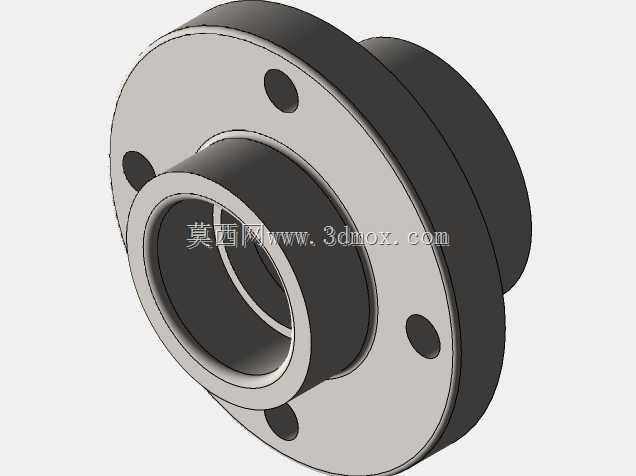

　　从结构设计逻辑来看，这款轮毂采用一体式法兰凸缘结构，主体分为中心套筒段与法兰盘段两个功能区域：中心套筒段为中空阶梯轴结构，内孔用于与半轴轴径配合，通过花键或者过盈配合的方式传递半轴输出的驱动扭矩，套筒的外圆柱面则用于匹配轮端轴承的内圈安装位，保证轴承装配后的同轴度控制在0.02mm以内，避免行驶过程中出现轮端跳动量超标的问题。法兰盘段采用圆形等厚凸缘设计，端面上均匀分布4个贯通安装孔，孔位的分度圆直径严格匹配对应车型轮辋的螺栓孔分布参数，安装孔采用沉孔设计，既可以容纳车轮固定螺栓的头部，避免螺栓突出法兰端面影响轮辋贴合，也能在螺栓拧紧时提供足够的承压面，降低螺栓连接的接触应力，防止长期交变载荷下出现螺栓松动或者法兰面压溃的问题。

　　在安装边界的设计考量上，法兰盘的外圆直径需要小于对应轮辋的中心孔直径，保证装配时法兰可以顺利伸入轮辋中心定位区域，同时法兰盘的厚度需要匹配制动盘的安装间隙，避免装配后制动盘与法兰端面出现干涉，导致制动拖滞的问题。中心套筒的长度则需要匹配轮端转向节的安装空间，套筒末端不能超出轴承外圈的端面，防止与转向节上的防尘罩、转速传感器等周边部件发生运动干涉。结构的过渡区域采用大圆角过渡设计，避免法兰盘与中心套筒连接位置出现应力集中，在车辆经过颠簸路面承受冲击载荷时，应力可以沿着圆角平滑传递，不会在转角位置出现应力峰值导致结构开裂。

　　从实际使用的功能特性来看，这款轮毂结构的端面加工精度要求较高，法兰与轮辋贴合的端面需要保证平面度在0.015mm以内，端面与中心套筒轴线的垂直度公差控制在0.02mm范围内，避免装配后车轮出现端面跳动，导致高速行驶时方向盘抖动的问题。中心套筒的内孔与外圆柱面的同轴度要求同样严格，保证半轴装配后与轮端轴承的回转中心重合，减少传动过程中的附加载荷，提升轴承的使用寿命。材质选择上这类结构通常采用中碳钢锻造毛坯，经过调质处理后获得足够的强度与韧性，表面再进行发黑或者镀锌处理，提升日常行驶过程中的防锈耐腐蚀能力，适应雨雪天气、泥泞路段等复杂行驶环境的使用需求。

　　在建模过程中，结构的各个配合面都预留了合理的装配公差，中心套筒与轴承配合的外圆柱面采用k6公差带，与轴承内圈形成过渡配合，既保证装配后轴承内圈不会与套筒发生相对转动，也避免过盈量过大导致轴承装配时出现内圈涨大、预紧力超标的问题。法兰端面上的安装孔位置度公差控制在0.1mm以内，保证车轮螺栓可以顺利穿入，不会出现螺栓强行打入导致的孔位变形、螺栓剪切应力过大的问题。结构的所有锐边都做了倒钝处理，避免装配过程中划伤操作人员，也防止应力集中导致的部件早期失效。这类轮毂结构的设计需要充分考虑整车的轮距参数、轮端偏距要求，法兰盘的背面与轴承贴合的位置设计有定位止口，保证轴承装配时的轴向定位准确，控制轮端的轴向窜动量在合理范围内，提升行驶过程中的稳定性与转向手感。
