大众乘用车辆轮毂连接法兰结构

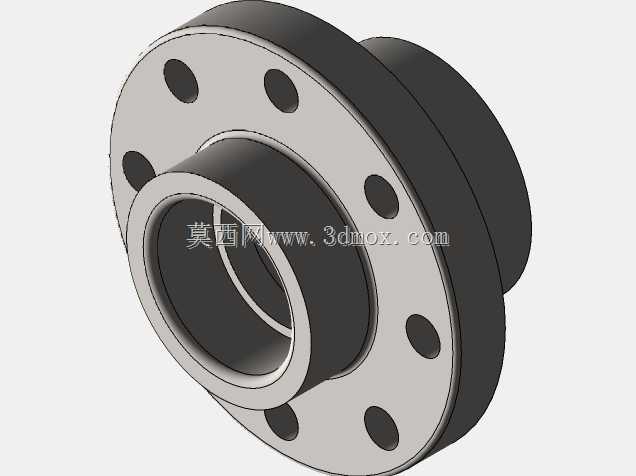

　　日常做整车底盘轮端结构匹配时，这类带8个安装孔的轮毂连接法兰是最常接触的部件之一，它直接承担着车轮与轮轴之间的载荷传递作用，不管是整车静止状态下的垂直载荷，还是行驶过程中加减速带来的扭矩、转向时的侧向载荷，都要通过这个部件完成传导，一旦结构设计出现偏差，轻则出现轮端抖动、行驶跑偏，重则会引发连接螺栓断裂、车轮脱落的严重安全事故。从结构形态来看，这个法兰采用了阶梯式轴段配合法兰盘的整体式设计，靠近轮轴侧的圆柱轴段用来和轮毂轴承内圈或者转向节的轴孔形成过渡配合，保证同轴度精度，避免轮端旋转时出现径向跳动；外侧的法兰盘上均匀分布8个螺栓通孔，孔位的分度圆精度直接决定了车轮安装后的动平衡表现，设计时孔位的位置度公差一般要控制在0.

　　1mm以内，才能避免装车后出现高速方向盘抖动的问题。很多新手建模时容易忽略法兰盘背面的止口设计，这个模型里法兰盘和轴段衔接位置的凸台止口，是用来和车轮轮毂中心孔配合定位的，光靠螺栓连接无法保证车轮的旋转中心和轮轴轴线重合，止口的配合公差一般选H7/h6的间隙配合，既方便装配时的对位，又能限制车轮的径向窜动。在实际装车场景里，这类法兰多用于大众品牌的家用乘用车型，适配常规15-17寸的钢制或铝合金轮毂，8个螺栓的排布相比传统4孔、5孔结构，能把单个螺栓承受的剪切载荷分散开，更适合大扭矩的前驱车型或者整备质量偏大的家用SUV使用，就算频繁急加速、急刹车，每个连接点的载荷也能控制在螺栓的许用应力范围内。建模过程中要特别注意安装边界的匹配：

　　轴段的长度要和轮毂轴承的宽度匹配，不能出现轴段过长顶到轴承密封圈、或者过短导致轴承压装不到位的问题；法兰盘的厚度要结合螺栓的拧入深度计算，保证螺栓拧紧后螺纹啮合长度满足强度要求，同时法兰盘不能和制动卡钳、防尘盖板发生运动干涉，转向打满方向时要预留至少5mm的安全间隙。另外法兰的轴段中心是贯通的通孔，这个结构一方面是为了方便轮速传感器线束或者半轴的穿过，另一方面也能减轻部件自身重量，降低簧下质量，提升整车的悬挂响应表现。做结构强度校核时，要重点关注法兰盘和轴段衔接的圆角位置，这个位置是应力集中的高发区，圆角半径不能小于2mm，否则长期承受交变载荷容易出现疲劳裂纹；法兰盘上的螺栓孔周边要做轻微的沉台处理，

　　保证螺栓头安装后能完全贴合法兰面，避免螺栓出现偏载受力的情况。实际生产中这类部件多采用40Cr锻造毛坯加工，表面做发黑或者镀锌处理提升防锈能力，建模时的倒角、退刀槽这些细节都要和加工工艺匹配，比如轴段末端的倒角是为了压装轴承时方便导入，法兰盘外圆的倒角是为了装配车轮时避免剐蹭轮毂中心孔的漆面。很多人做轮端结构设计时只关注静态的装配关系，忽略了动态旋转时的动平衡要求，这个法兰的整体结构是完全轴对称的，8个安装孔均匀排布，就是为了减少旋转时的不平衡量，后期装车时不需要额外加太多平衡块就能满足动平衡精度要求。在售后维修场景里，这类法兰属于损耗件，如果车辆经过剧烈颠簸或者撞击后，法兰出现变形，就会导致轮胎偏磨、行驶异响，更换时要严格核对法兰的轴径、孔位分度圆、止口直径这些关键尺寸，不能用孔数不对或者尺寸偏差的配件替代，否则会留下严重的安全隐患。
