双柄手摇胸压式钻孔工具结构设计

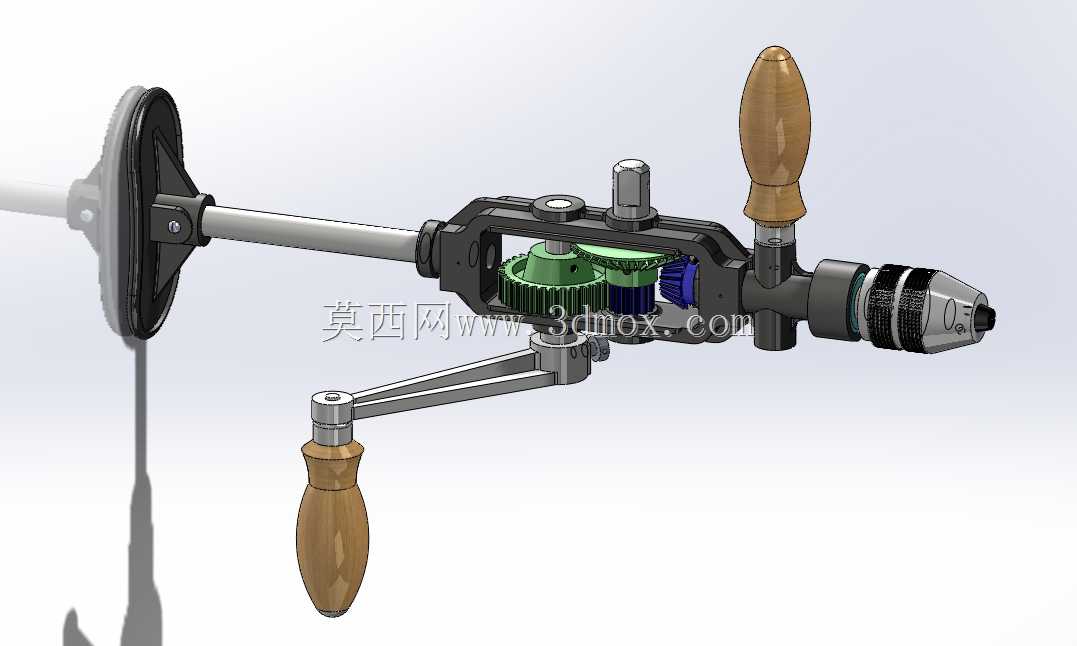

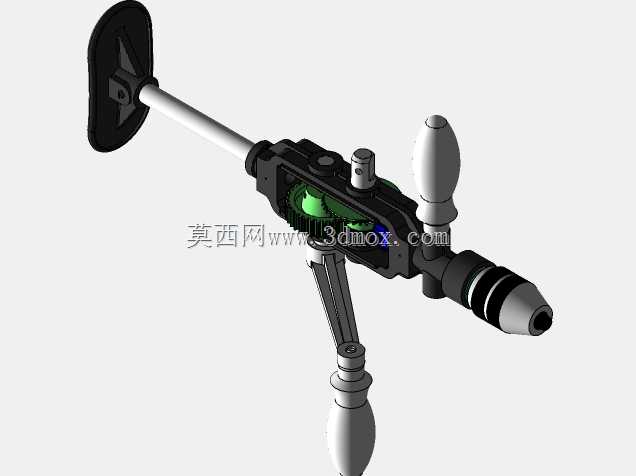

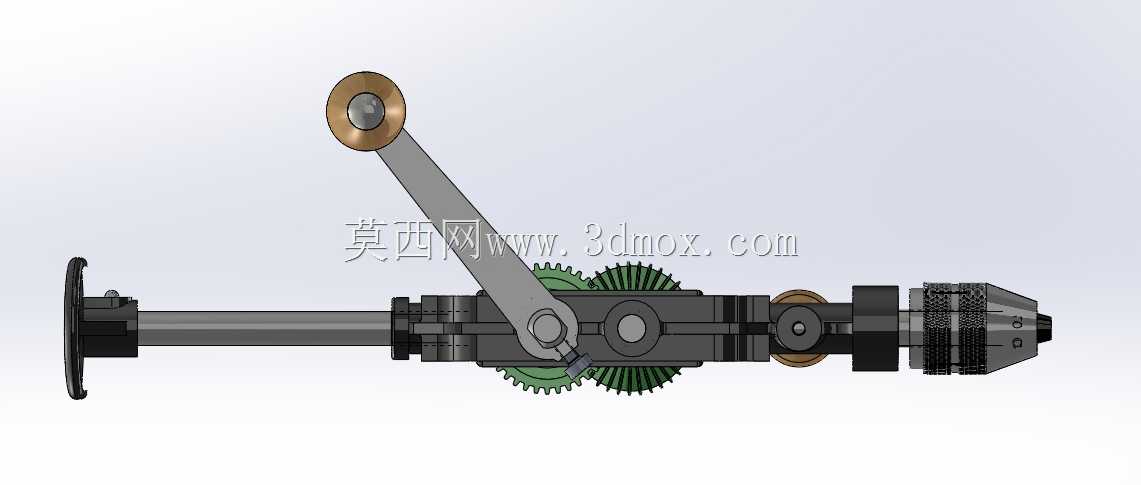

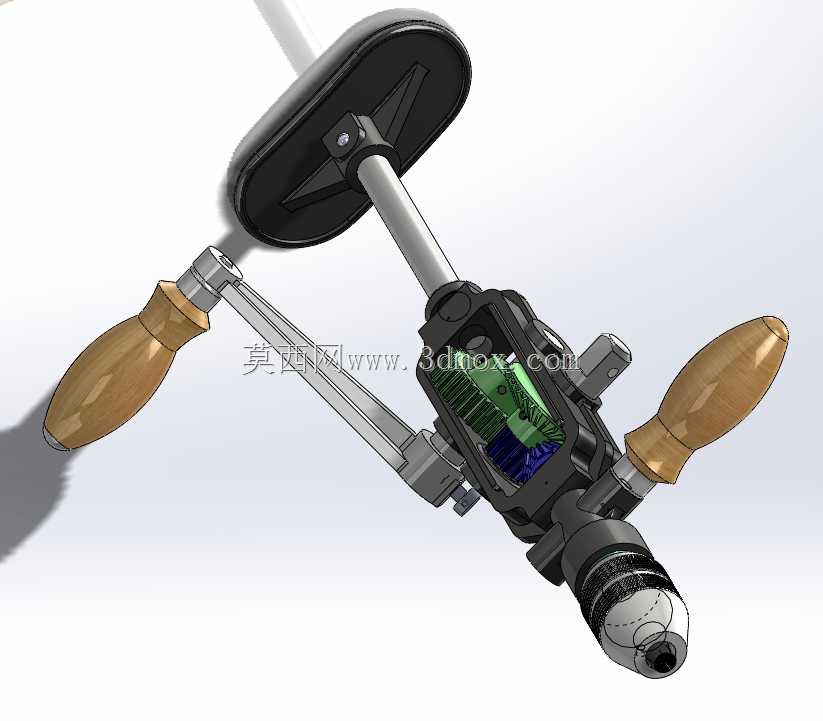

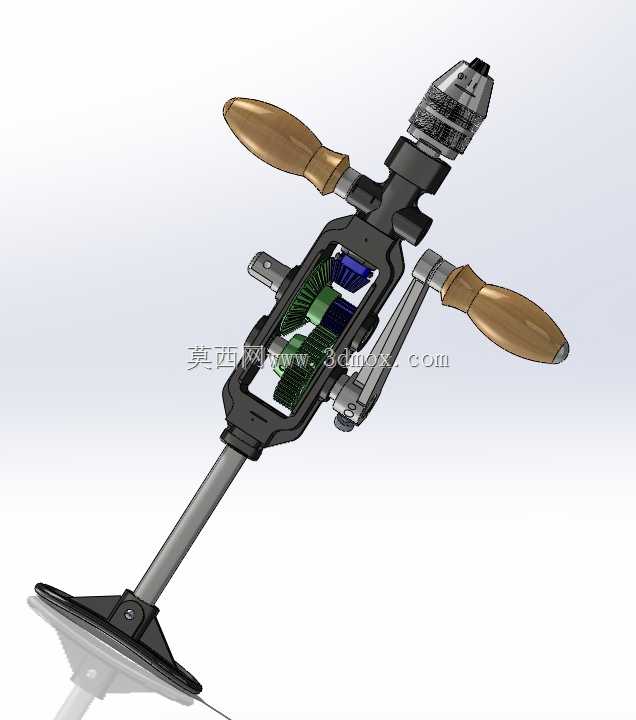

　　这款手动钻孔工具的结构设计，完全围绕无动力场景下的轻量钻孔作业需求展开，在野外管线检修、家装零散作业、木工手作、户外设备应急维修等场景中，不需要外接电源、气源，仅靠人力操作就能完成薄金属、木材、塑料等材质的钻孔加工，尤其适合供电条件受限的作业环境，或是对钻孔精度要求不高、作业点位零散的临时加工需求。从结构布局来看，整体采用对称双握持手柄设计，两个木质握把分布在传动箱体两侧，作业时操作人员可双手分别握持两侧手柄稳定机身，避免单手握持时的机身晃动问题，相比传统单柄手摇钻，作业稳定性提升明显，能有效减少钻孔偏斜、钻头崩断的概率。传动部分采用内置锥齿轮换向结构，将手柄的旋转力矩通过90度换向传递到输出钻夹头轴，齿轮组的传动比经过匹配设计，

　　兼顾手动操作的施力手感与钻头的旋转转速，在对硬质木材钻孔时，不需要施加过大的摇动力矩就能获得足够的钻削转速，同时齿轮啮合间隙经过优化控制，传动过程无明显卡滞，反向摇动时也不会出现打齿问题。机身前端设置的胸压支撑座，是这款工具区别于普通手持手摇钻的核心结构，作业时可将支撑座抵靠在操作人员胸口或肩部，借助身体的压力提供钻削进给力，不需要单独用手施加轴向压力，大幅降低长时间作业的劳动强度，支撑座采用宽面弧形设计，接触面积大，施压时不会产生明显的局部压痛感，同时支撑座与输出轴之间设置耐磨衬套，输出轴高速旋转时不会与支撑座发生摩擦干涉。钻夹头采用标准三爪自定心结构，可夹持一定直径范围内的直柄麻花钻，适配常规的金属、木工钻头规格，

　　不需要额外配置专用夹具，通用性较强。传动箱体采用剖分式结构设计，上下壳体通过定位销与紧固件连接，后期维护时可快速拆开箱体检查齿轮磨损情况、补充润滑脂，不需要破坏整体结构。两侧的握持手柄采用木质绝缘材质，在对低压带电设备进行应急钻孔作业时，能起到一定的绝缘防护作用，同时木质手柄的握持摩擦力优于金属手柄，手部出汗时也不容易打滑。从安装边界与尺寸适配来看，整体结构的轴向长度控制在单人可操作的合理范围内，作业时的最小操作空间仅需满足两侧手柄的旋转半径即可，在狭窄的柜体内部、管道夹层等受限空间内也能开展作业，不需要预留过大的设备操作空间。输出轴的径向跳动量经过结构约束控制，在正常施力钻孔时，钻尖的摆幅控制在小范围内，

　　能保证钻孔的位置精度满足常规手工作业要求。整体结构没有复杂的电子元件、液压气动部件，故障率极低，仅需定期对齿轮传动部位补充润滑即可长期使用，适合作为维修班组、户外作业团队的常备手动工具，也可作为教学场景中手动机械传动结构的演示教具，直观展示锥齿轮换向传动、力矩传递的机械原理。在细节设计上，手柄与金属连接部位设置了防松结构，长期反复摇动作业不会出现手柄松动脱落的问题，钻夹头的锁紧扳手采用随机身收纳的设计，避免配件丢失，支撑座的接触面做了圆角处理，不会刮伤作业人员衣物或是工件表面。
