小型简易螺杆式手动台虎钳结构

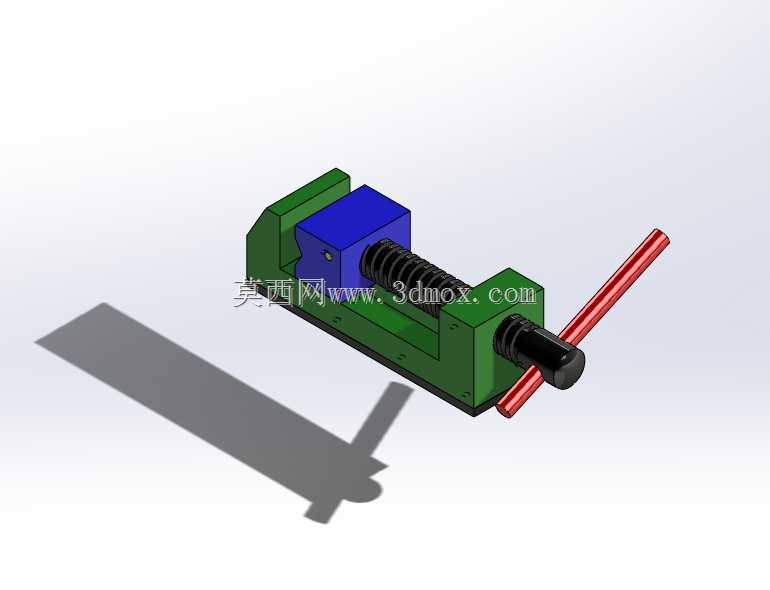

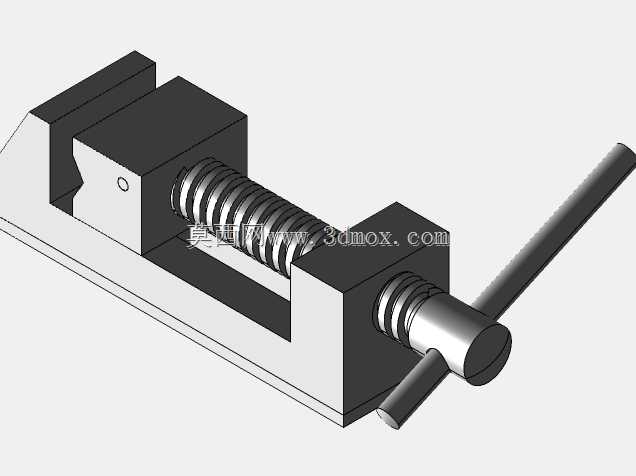

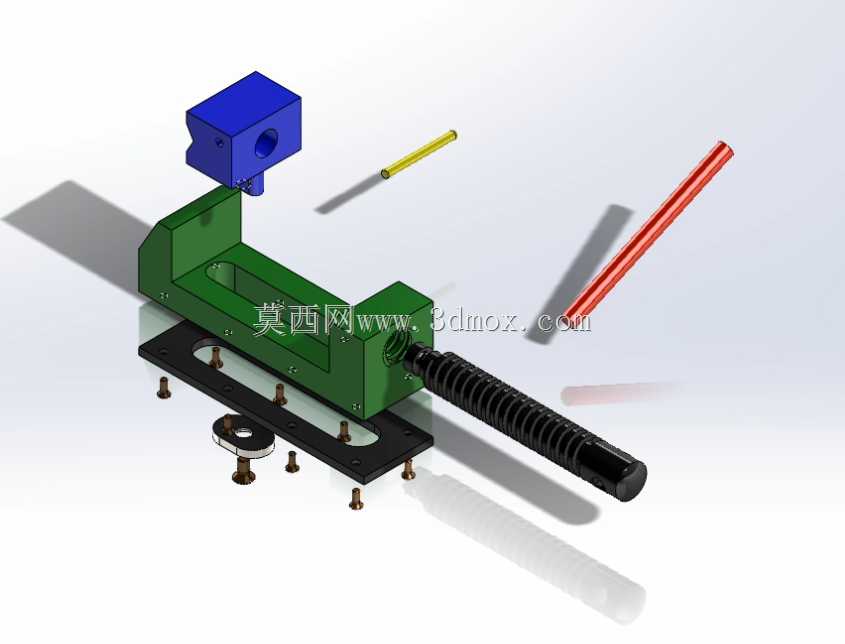

　　在日常钳工实训、小型零件精密加工、电子元器件返修、模型制作等场景里，这类小型简易螺杆虎钳的使用频率远高于大型重型台钳，它不需要占用大面积工作台面，也不需要复杂的安装固定流程，就能为小尺寸工件提供稳定的夹持力，满足钻孔、打磨、锉修、小零件粘接、线路板焊接等多类操作的装夹需求。从结构设计逻辑来看，这款虎钳采用最经典的螺杆传动增力结构，整体没有冗余的复杂零件，固定钳身作为整个结构的承载基座，底部预留了安装孔位，既可以通过螺栓直接固定在木质或金属工作台面上，也可以搭配小型平口钳底座实现角度调整，适配不同角度的加工需求。活动钳身通过导轨结构与固定钳身配合，传动螺杆贯穿固定钳身的尾部支撑座，与活动钳身内部的螺母块配合，当转动尾部的加力杆时，

　　螺杆的旋转运动转化为活动钳身的直线往复运动，实现钳口的开合与夹紧动作，这种传动结构的机械增力比设计合理，不需要施加太大的手动力就能输出足够的夹持力，同时具备可靠的自锁特性，夹紧后不会因为加工过程中的振动出现松脱问题，能持续保持稳定的夹持状态。钳口部分做了平直的夹持面设计，没有额外的齿纹结构，避免在软质工件比如铝件、塑料件、木质模型表面留下压痕，实际使用时也可以根据加工需求自行粘贴橡胶垫、铜皮等防护层，进一步拓展夹持适配范围。加力杆采用可拆卸的穿杆式设计，不需要使用时可以将长杆抽出，减少整体的收纳占用空间，需要大夹紧力时可以穿入更长的加力杆，通过增大力臂的方式提升输出夹紧力，适配不同材质、不同夹紧力需求的工件装夹。从安装边界尺寸来看，

　　这款虎钳整体长度控制在小型工作台可容纳的范围内，钳身宽度较窄，即使是桌面级的小型工作台也能轻松放置，固定钳身的安装孔位间距符合常规小型工装的安装标准，不需要额外加工转接板就能直接固定在通用工作台的T型槽或者预钻孔位上。活动钳身的行程设计适配日常小型零件的夹持需求，最大开口尺寸可以覆盖绝大多数实训、小件加工的工件尺寸范围，不会出现行程不足无法装夹的问题。在结构细节处理上，固定钳身的导轨面做了平直度优化，活动钳身移动过程中没有明显的卡滞或旷量，保证夹紧时两个钳口的平行度，避免工件装夹后出现倾斜，影响加工精度。尾部的螺杆支撑座与固定钳身为一体化结构，相比拼接式结构具备更好的刚性，承受大夹紧力时不会出现支撑座变形断裂的问题，

　　延长了整体的使用寿命。螺杆与螺母块的配合间隙控制在合理范围内，既保证传动的顺畅性，又不会因为间隙过大导致活动钳身出现翘头问题，保证夹持精度。这类简易结构的虎钳除了生产现场使用外，也非常适合作为机械结构教学的演示模型，能直观展示螺旋传动的工作原理、滑动导轨的配合形式、工装夹具的设计思路，帮助初学者快速理解手动夹紧机构的设计逻辑，掌握传动增力、自锁特性、结构刚性匹配等基础机械设计要点。实际建模过程中，这类结构的建模逻辑也具备很强的通用性，从固定钳身的基体特征搭建，到导轨部分的拉伸切除、安装孔的阵列排布，再到螺杆的螺纹特征创建、活动钳身的配合间隙预留、加力杆的装配关系匹配，每一步都对应实际加工的工艺要求，比如固定钳身的安装孔要做沉头设计，保证螺栓安装后头部不突出钳身底面，避免安装后出现晃动；螺杆尾部的穿杆孔要与螺杆轴线垂直，保证加力杆插入后受力均匀，不会出现偏载导致螺杆弯曲；活动钳身与导轨的配合面要预留合理的公差间隙，既保证移动顺畅，又避免间隙过大影响夹持精度。在实际选型使用时，这类小型虎钳不适合夹持大尺寸重型工件，也不适合用于大切削力的铣削、heavy grinding 等加工场景，它的核心定位是轻载、小件、高精度要求的装夹作业，搭配小型台钻、手持打磨工具、精密锉刀等工具使用时，能发挥出最佳的使用效果，相比大型台钳，它的操作更灵活，夹持调整速度更快，对于小批量多品种的小件加工作业，能有效减少装夹调整的辅助时间，提升作业效率。
