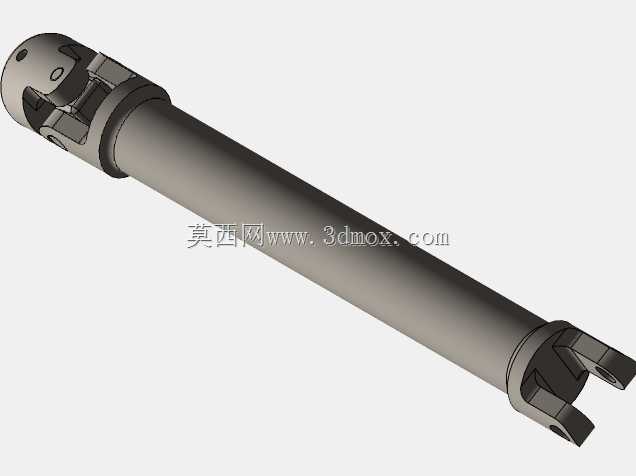

带万向节结构的长轴传动连接构件

　　这类带双端万向节结构的长传动轴，核心应用场景集中在存在轴线夹角偏差的动力传递链路中，常见于中小型工业设备的进给机构、农用机械的动力输出端、改装车辆的转向传动段以及轻工输送线的动力接驳位置，区别于刚性联轴器只能传递同轴动力的局限，它能补偿两端连接部件在安装、运行过程中产生的轴向偏移、角度偏斜与少量径向错位，避免传动过程中出现卡滞、附加载荷过大导致的轴端轴承过早磨损问题。从结构设计逻辑来看，两端的万向节采用十字轴式铰接结构，每个铰接副都预留了足够的摆动角度余量，单节万向节的最大摆角可以覆盖常规设备安装误差带来的偏角需求，长轴杆身采用等直径空心结构设计，在保证整体扭转强度的前提下尽可能降低自身重量，减少高速转动时的转动惯量，

　　降低动力输入端的启动负载。杆身与两端万向节的连接采用过盈配合加径向定位销的固定方式，避免大扭矩传递时出现轴头与万向节滑脱的问题，两端的连接叉头预留了标准的销轴安装孔位，安装时不需要额外加工适配结构，直接与对应设备的动力输出、输入端接耳对齐后穿入固定销轴即可完成装配。在安装边界的尺寸考量上，这类传动轴的整体长度适配中等间距的动力传输场景，两端万向节的外径尺寸控制在合理区间，不会在摆动过程中与周边的设备机架、护罩结构发生运动干涉，安装时需要注意两端万向节的相位对齐，避免单万向节带来的传动转速波动问题，保证动力输出的平顺性。从功能特性上看，它既可以传递恒定方向的旋转扭矩，也能在设备运行过程中适应两端部件相对位置的小幅变动，

　　比如设备机架受负载产生轻微形变、传动部件长期运行出现磨损间隙时，依然能保持稳定的动力传输，不会因为微小的位置偏差就出现传动中断或者异常振动。设计过程中对铰接位置的配合间隙做了严格控制，间隙过大会导致传动回程差过大，影响需要精准传动的设备定位精度，间隙过小则会导致万向节摆动阻力增大，转动过程中出现卡涩，加快铰接位置的磨损速度。杆身的表面粗糙度做了相应处理，既降低了转动过程中的风阻，也能避免长期使用后表面出现锈蚀影响整体的动平衡性能，两端的连接叉头受力位置做了局部加厚处理，应对大扭矩传递时的应力集中问题，避免叉头在负载冲击下出现断裂失效。在实际选型应用中，这类传动轴不需要额外加装润滑维护结构，

　　铰接位置预装的自润滑衬套可以满足长期免维护的使用需求，适配那些不方便定期加注润滑脂的封闭设备内部传动场景，相比传统的法兰式刚性传动连接，它的安装容错率更高，对现场安装工人的技术要求更低，不需要反复校准两端轴的同轴度就能达到稳定的传动效果，能有效缩短设备的装配调试周期，也降低了后期设备运维过程中因为安装位置偏移导致的传动故障概率。
