带立式铰接座的异形安装固定支座

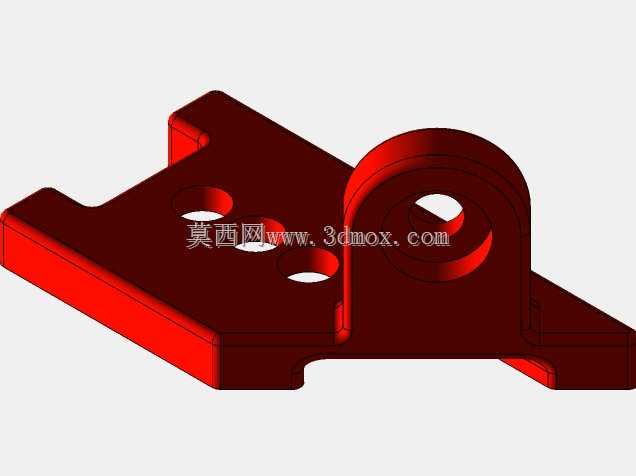

　　这款支座类构件主要应用在轻工自动化输送线侧边的导向机构安装场景，也可作为小型工装夹具的基体承载件使用，在实际产线布局中，这类构件承担着将铰接类活动部件与设备机架刚性连接的作用，避免活动端运行时出现偏移晃动。构件整体采用一体化铣削成型结构，底部为异形平板安装基面，基面两侧做了下沉式让位缺口，可适配机架上的凸起安装位，无需额外加工避让槽就能直接贴合安装面，减少现场装配的二次加工工作量。安装基面上开设三个等径通孔，孔位沿基面长度方向错位排布，既保证了螺栓锁紧后的连接强度，也能避免孔位过于集中导致的基面应力集中问题，在承受侧向载荷时不会出现基面开裂的情况。基面一端向上延伸出立式铰接耳座，耳座中心开设同轴铰接通孔，孔口处做了环形凸台加厚处理，

　　当铰接销轴穿入后，凸台结构可以增大销轴与耳座的接触面积，降低单位面积的承压载荷，长期往复摆动也不会出现孔位磨损失圆的问题。设计阶段首先明确了构件的承载边界，铰接端需要承受的最大径向载荷不超过800N，摆动频率不高于每分钟30次，因此在耳座与底部安装板的衔接位置做了大圆弧过渡处理，分散衔接处的应力集中，避免交变载荷下出现疲劳断裂。外形尺寸方面，底部安装基面总长度控制在120mm范围内，宽度为65mm，厚度为8mm，立式耳座的总高度为42mm，铰接孔中心距离安装基面的高度为30mm，这个尺寸参数可以适配市面上多数直径12mm的标准铰接销轴，也能匹配常用的M10内六角安装螺栓，无需定制非标紧固件。安装边界上，

　　底部三个安装孔的孔距分别为40mm、35mm，孔中心距离基面侧边的最小距离为10mm，满足螺栓安装时的扳手操作空间要求，两侧让位缺口的深度为5mm，可避让机架上高度不超过4mm的凸起焊点或者拼接台阶。实际使用时，该构件通过底部三个通孔用螺栓锁紧在铝型材机架或者钢板焊接机架上，立式耳座的铰接孔内穿入销轴后，可以连接连杆类活动部件，实现小角度的往复摆动功能，比如输送线上的挡料机构、小型翻盖机构的铰接端都可以采用这类支座作为固定基座。构件的所有棱边都做了0.5mm的倒角处理，既去除了铣削加工产生的毛刺，避免装配时划伤操作人员，也能减少应力集中点，提升构件的疲劳寿命。在建模过程中，优先保证了铰接孔与安装基面的垂直度公差，控制在0.

　　02mm范围内，避免销轴穿入后出现卡滞、摆动不畅的问题，安装基面的平面度公差控制在0.03mm以内，保证锁紧后与机架面完全贴合，不会出现局部间隙导致的锁紧松动。这类支座构件虽然结构不复杂，但在小型自动化设备、非标工装中应用频次很高，合理的结构设计可以大幅降低装配调试的工作量，也能提升设备长期运行的稳定性，避免因为支座变形或者磨损导致的设备停机故障。
