高尘水处理用浸入式圆柱过滤装置结构

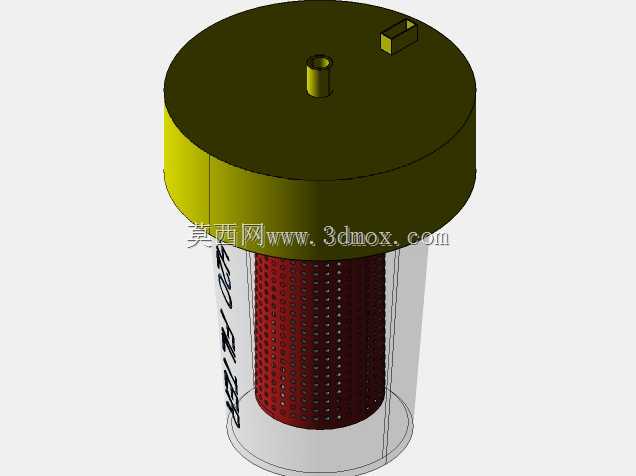

　　在工业循环水、施工场地临时供水、矿山喷淋降尘供水这类含高浓度悬浮尘粒的水处理场景中，常规网式过滤器很容易因为尘粒嵌塞滤网孔隙出现短时间压损飙升、流量骤降的问题，这款过滤装置的结构设计正是针对这类高尘水工况做了定向优化。从结构形态来看，整体采用立式圆柱构型，上部端盖为圆盘式密封结构，端盖上预留的两个凸台结构分别对应进出水流道接口与排气排污接口，安装时可直接对接竖向管路，不需要额外加装转角接头，能有效减少管路沿程阻力损失。端盖与下部滤筒的衔接位置采用阶梯式止口配合，配合端面密封件可实现0.3MPa工作压力下的无渗漏，同时这种止口结构在拆洗滤芯时不需要完全拆卸端盖连接螺栓，只需松开锁紧件即可旋开端盖取出内部滤元，

　　大幅降低现场维护的操作难度。下部滤筒部分采用透明可视化外壳设计，现场巡检时不需要拆解设备就能直接观察到滤网表面的尘粒附着状态，可根据实际污堵情况安排反冲洗或拆洗作业，避免过度维护造成的密封件磨损，也能防止维护不及时导致的供水不足问题。内部过滤元件采用褶皱式滤网结构，相比同尺寸的平面滤网，有效过滤面积提升了4倍以上，在处理含尘量较高的水体时，纳污容量的提升能显著延长单次清洗的间隔周期，适配高尘水工况下连续运行的需求。设计阶段针对安装边界做了充分考量，整体外径控制在常规DN80管路的适配范围内，整体高度不超过200mm，可直接安装在管路中段或者水箱侧壁的接口上，不需要额外预留过大的安装空间，

　　对于老旧供水系统的过滤升级改造场景也能直接适配，不需要大规模改动原有管路布局。流道设计上采用侧进底出的走向，进水从端盖侧部接口进入后，顺着滤筒内壁切线方向流入，水流形成的旋流效应可将大颗粒尘粒甩向滤筒内壁底部，减少直接附着在滤网表面的尘粒量，进一步降低滤网的污堵速度，延长连续运行时间。滤网的支撑结构采用一体化注塑骨架，骨架上的通流孔开孔率达到60%以上，既能在0.4MPa的压差下为滤网提供足够的支撑强度，避免滤网被水压击穿，也不会因为骨架遮挡过多滤网面积影响通流效率。在实际选型应用中，这款过滤装置可适配进水含尘浓度不超过200mg/L的水体，过滤精度可根据实际需求更换不同目数的滤网，满足从喷淋降尘用水、

　　设备冷却循环水到生产工艺初步净水的不同层级需求。针对冬季低温工况，端盖与滤筒的衔接位置预留了伴热带缠绕槽，现场可根据环境温度加装伴热装置，避免低温环境下滤筒内部残留水结冰胀裂外壳。安装时需要注意端盖的排气接口要朝上布置，设备初次通水时打开排气阀排尽内部空气，避免气阻影响通水流量，运行过程中当进出水压差超过0.15MPa时就需要安排清洗作业，清洗时可通过端盖的排污接口接入高压反冲洗水，反向冲洗滤网表面附着的尘粒，不需要拆出滤芯即可完成常规清洗，只有当滤网表面嵌塞的黏性尘粒无法通过反冲洗清除时，才需要拆开端盖取出滤芯做深度清理。
