小型ATX电脑开关电源结构三维设计

　　这款小型ATX开关电源的三维结构设计，首先要匹配紧凑型台式机箱、迷你ITX主机、小型工控机这类对安装空间有严格限制的应用场景，常规标准ATX电源长度多在140mm以上，在小容积机箱内会挤占硬盘位、理线空间甚至干涉显卡安装，这款设计在保证核心电气元件排布空间的前提下压缩了整体外形尺寸，适配1U到SFX规格之间的小尺寸安装位，安装孔位完全兼容标准ATX电源的固定点位，用户替换升级时不需要额外改造机箱支架，降低了适配成本。

　　从实际用途来看，这类小型开关电源主要负责将市电交流输入转换为电脑硬件所需的多路直流低压输出，给主板、存储设备、散热风扇、扩展板卡提供稳定的供电支持，相比大尺寸电源，它更适合用在桌面迷你主机、壁挂式工控终端、小型NAS存储设备这类对整机体积有严苛要求的设备里，也能适配部分定制化MOD机箱的紧凑布局需求。

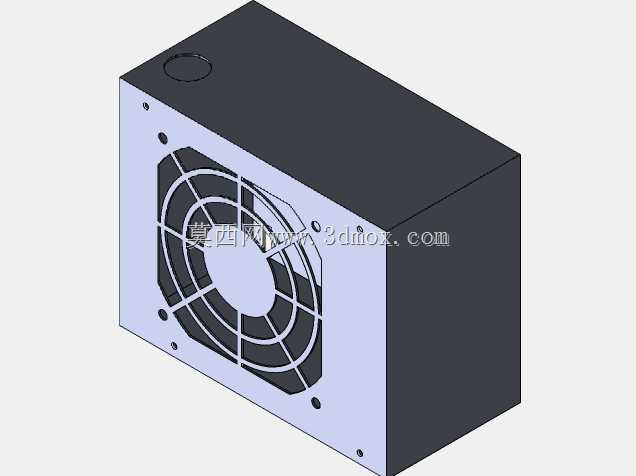

　　设计过程中首先要考虑的是散热风道的合理性，从模型结构能看到，进风侧直接配置了带防护格栅的轴流风扇安装位，风扇正对内部的PCB板与发热元件，冷风从外侧防尘网进入后，直接吹过整流桥、开关管、变压器、滤波电容这些核心发热部件，热风顺着电源壳体的另一侧排出，形成直通风道，减少风路弯折带来的风阻损失，保证小体积下的散热效率不会因为空间压缩出现过热降额的问题。风扇防护格栅采用了放射状加环形加强筋的结构，既可以避免异物触碰扇叶引发安全问题，也能尽可能减少格栅对进风的遮挡，格栅的筋条厚度做了优化，不会在高速气流下产生额外的风噪。

　　壳体结构采用分体式设计，分为U型主壳体与前端风扇安装面板两个主要结构件，主壳体采用SECC镀锌钢板冲压成型，边角做了折边包边处理，既提升了壳体的结构强度，也能避免安装时划手，同时折边结构可以和前端面板形成卡扣加螺丝的双重固定，减少装配时的螺丝用量，提升生产装配效率。壳体顶面预留了市电输入接口的安装位，侧面没有开设多余的通风孔，避免电磁辐射外泄，符合IT类设备的电磁兼容要求，同时封闭的侧面结构也能减少内部气流从侧边漏出，保证主风道的风量集中。

　　安装边界的处理上，后端的输出出线位预留了标准的护线圈安装槽，避免线材和金属壳体的锐边摩擦破损，四个固定安装孔的位置严格遵循ATX电源的安装规范，孔位中心距、孔位到壳体边缘的距离都和行业标准保持一致，安装时可以直接固定在机箱的电源安装位上，不需要额外的转接支架。壳体内部预留了PCB板的安装定位柱，定位柱的高度经过测算，保证PCB板和壳体底部留有足够的安全爬电距离，同时给底部的贴片元件留出安装空间，避免元件和金属壳体接触引发短路问题。

　　在细节设计上，风扇安装面板的螺丝孔采用了沉头设计，螺丝锁紧后不会突出面板表面，避免安装时和机箱的安装面产生干涉，壳体的表面没有多余的凸起结构，整体外形规整，在机箱内安装时可以顺着导轨直接推入，不会卡滞。内部的元件排布空间做了分区规划，高压区和低压区之间预留了安规要求的隔离距离，高压侧的滤波电容、整流桥靠近进风侧，第一时间接触冷风，低压侧的输出滤波部分靠近出线端，缩短输出线材的长度，减少线材上的压降损耗。

　　这类小型电源的设计难点在于平衡体积、散热、电磁屏蔽三者的关系，过度压缩体积会导致散热空间不足、元件排布拥挤，容易出现温升过高影响寿命的问题，而如果为了散热开过多的壳体开孔，又会导致电磁屏蔽性能下降，干扰周边的电子设备。这款结构设计通过直通风道的布局、合理的元件分区、折边壳体的屏蔽结构，在较小的体积内同时满足了散热、结构强度、安规、电磁兼容的多方面要求，安装兼容性覆盖了绝大多数小尺寸机箱的安装需求，不管是批量生产的商用迷你主机，还是个人定制的紧凑型装机方案，都能适配对应的安装场景。
