卡马库切塔斜置式物料导流承载结构

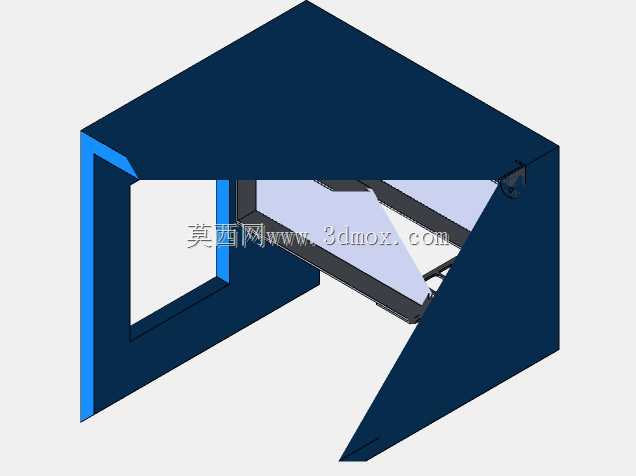

　　这套斜置式导流承载结构，最初是针对生产线边角空间物料转序需求开发的，在离散制造车间的工序衔接段、仓储分拣线的落差接驳位、小型加工单元的出料端都有很广的适配空间，很多车间在布局时会遇到主线与辅线存在高度差、水平方向有转角避让的情况，常规的直滑道要么需要额外占用通道空间，要么无法适配现有设备的安装边界，这套结构刚好能解决这类边角空间的物料流转问题。从结构功能来看，它采用三面围合的框架式设计，外侧的两个垂直立面分别承担侧向挡料和安装固定的作用，其中带开口的立面可以对接上游设备的出料口，让加工完成的小件、半成品能够顺着斜置的导流板自然滑落到下游接料位置，不需要额外配置动力输送组件，对于重量在1kg以内的小型冲压件、机加工小件、注塑零件，

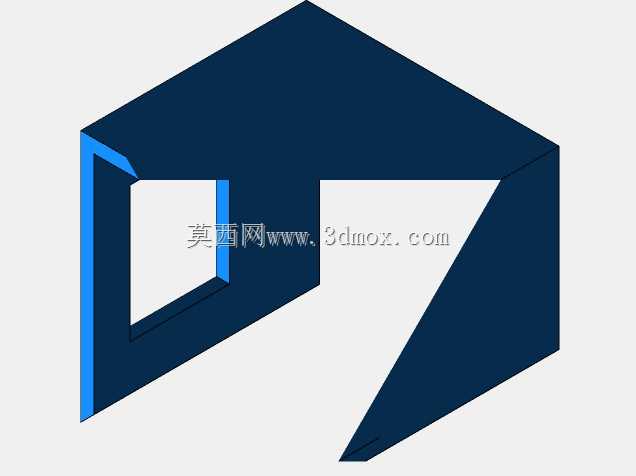

　　依靠自重就能完成转序，能省去小型输送线的采购和维护成本。设计过程中首先敲定的是斜置导流板的倾角，这个角度是结合常见小型工业零件的静摩擦系数测算的，角度过小会出现物料滞留卡料的问题，角度过大则会让物料下滑速度过快，冲出接料区域造成零件磕碰或者现场安全隐患，最终选定的倾角既能保证零件顺畅下滑，又能控制末端出料速度在合理区间。框架的边角位置都做了折弯加强处理，没有采用额外的焊接加强筋，而是通过钣金折弯的工艺提升整体结构刚度，既减少了焊接工序带来的变形问题，也能降低整体自重，方便现场安装移位。安装边界方面，整体结构采用立方体切角的外形设计，能够完美嵌入车间L型的边角空间，不需要占用主线旁的操作通道，三个垂直立面都预留了标准的安装孔位，

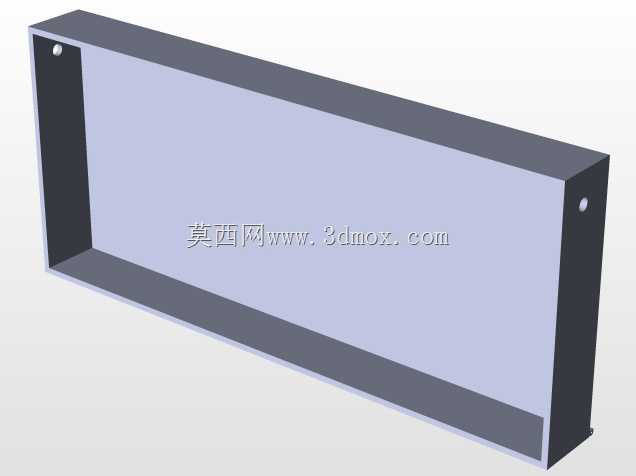

　　可以直接通过膨胀螺栓固定在地面，也可以通过角码连接在现有设备的机架侧面，适配不同现场的安装条件；斜置导流板的两侧都预留了和框架连接的长圆孔，安装时可以根据实际输送物料的摩擦特性微调倾角，不需要重新加工孔位，现场调试的灵活度很高。结构的开口尺寸是结合常见小型零件的最大轮廓设计的，能够满足绝大多数小型机加工件、冲压件的通过需求，不会出现零件尺寸略大就卡滞在入口的情况；框架内侧的所有锐边都做了折边或者倒角处理，一方面避免安装调试过程中划伤操作人员，另一方面也防止零件下滑过程中被锐边刮伤表面，对于有外观要求的零件也能适配。在实际使用场景中，这类结构常被布置在冲床的出料侧，冲床完成冲压的零件直接从模具出料端落入这个导流结构，

　　顺着斜板滑落到下方的物料周转箱内，不需要操作人员伸手到设备危险区域取件，既提升了生产效率，也能降低安全事故的发生概率；在仓储分拣场景中，它可以安装在两层输送带的落差位置，作为无动力导流槽使用，相比带动力的转弯输送机，成本仅为后者的十分之一不到，且没有易损的电气、传动部件，日常只需要定期清理导流板表面的杂物就能正常使用，维护成本极低。设计时还考虑了不同工况的适配性，如果输送的零件重量偏大，可以在框架内部加装横向的支撑梁，提升整体承载能力，不需要重新制作整体框架；如果输送的是容易产生磕碰的精密零件，可以在斜置导流板表面粘贴耐磨的非金属缓冲层，降低零件下滑过程中的碰撞损伤，框架上预留的安装空间能够直接容纳缓冲层的厚度，不会影响零件的正常通过。整个结构的所有钣金件都采用常规的冷轧板加工工艺，不需要特殊的加工设备，普通的钣金厂通过激光切割、折弯、焊接就能完成制作，加工门槛低，生产周期短，对于需要快速改造车间布局的工厂来说，能够快速完成制作安装投入使用。
