谷物仓储输送作业谷仓结构设计

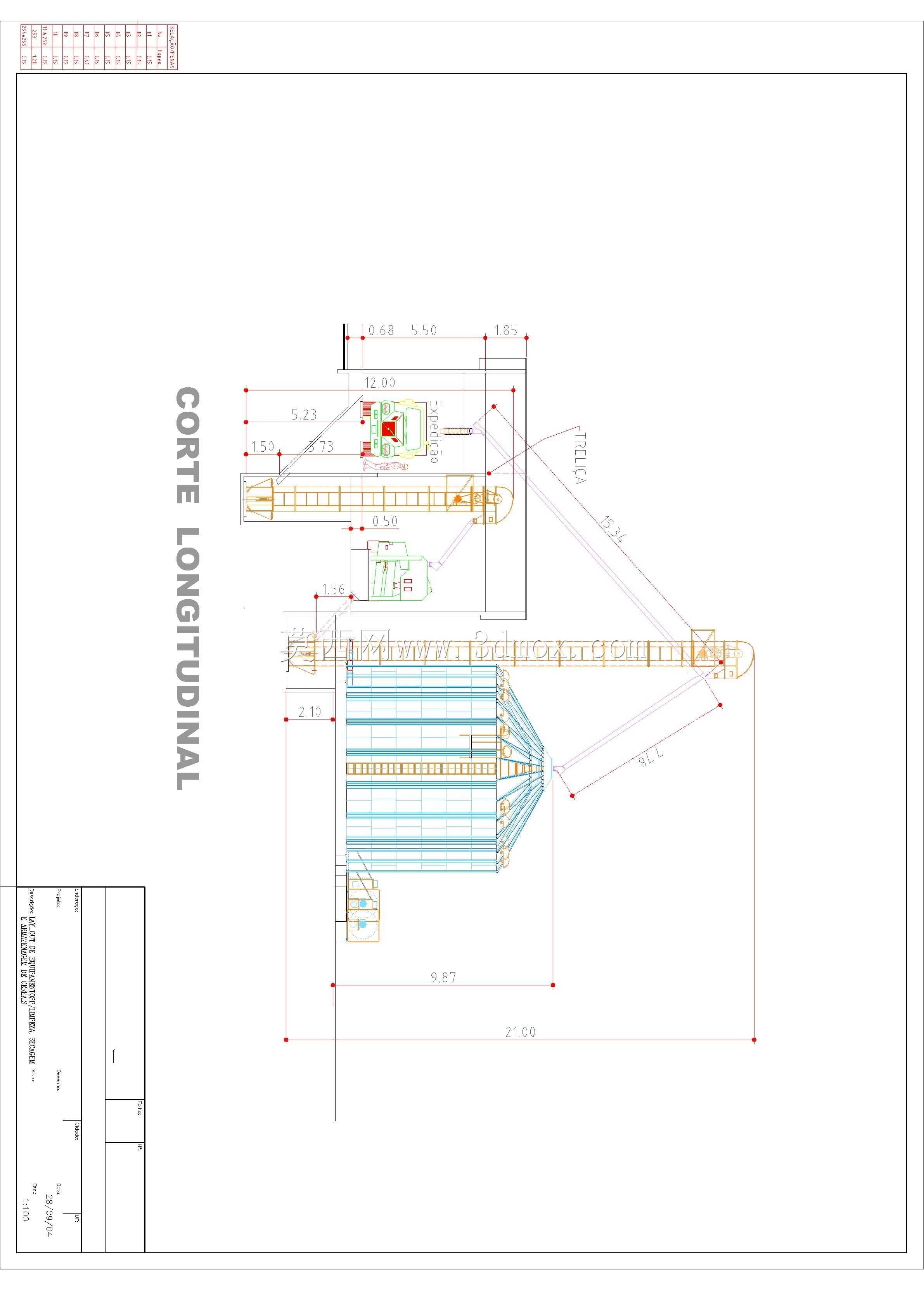

这套谷仓结构的纵向剖面设计，核心围绕散粮接收、暂存、中转发放的全流程作业需求搭建，在粮库、粮油加工厂区、港口散粮中转节点都有广泛适配场景。从剖面结构能清晰看到，整套设施沿纵向排布了多段水平输送单元、倾斜出料输送段以及仓体储料段，不同功能段的衔接位置做了精准的位置匹配，避免散粮转运过程中出现撒漏、积料死角。

设计阶段首先考量的是散粮的流动特性，针对小麦、玉米、稻谷等常见粮食品种的自然休止角，倾斜输送段的倾角设置控制在合理区间，既保证输送效率，又不会出现粮食自流倒灌的问题。仓体下部的出料段做了渐缩的集流结构，配合内部的导流布置，能让仓内储粮均匀向出料口汇集，减少结拱、堵料的概率，不需要额外配置过多的破拱装置就能保证出料顺畅。

从安装边界来看，整套设施的纵向总长度、各段的高度差都在图纸上做了明确的尺寸标注，水平输送段的安装标高匹配厂区常规的接料、送料点位高度，倾斜段的水平投影长度和垂直提升高度经过反复校核，既满足输送产能要求，也不会过度占用厂区的横向空间。仓体部分的截面尺寸根据暂存容量需求设定，侧壁的加强结构位置对应储粮侧压力的分布规律，下部受力较大的区域做了结构加强，上部区域在保证结构强度的前提下优化了材料用量，平衡结构可靠性和建设成本。

输送单元的驱动端、张紧端的安装位置在剖面中都预留了足够的检修操作空间，日常维护时不需要拆解主体结构就能完成易损件更换、张紧度调整等作业。各段输送设备的衔接处设置了导料结构，粮食从上层输送段落入下层设备时能准确落在输送带的承载中心，避免偏载导致的输送带跑偏、撒料问题。仓顶的进料位置对应上部水平输送段的卸料点，进料口设置了缓冲结构，减少粮食进仓时的破碎率，同时也能降低进料过程中的粉尘外溢。

在实际作业流程中，外来运粮车辆的粮食可以通过接收设备送入上部水平输送段，直接输送进入仓内暂存；需要向外发运时，仓内粮食通过下部出料口进入倾斜输送段，提升到一定高度后转入后续的发放输送设备，直接装入运输车辆或者送入加工车间，整个流程不需要额外的中转转运设备，作业路径短，能耗控制在较低水平。

结构设计中还考虑了不同作业工况的适配性，当需要完成粮食倒仓作业时，可以通过调整各段输送设备的运行方向，实现仓内粮食的内部循环倒仓，满足粮食仓储过程中的通风、质检倒仓需求，不需要额外配置倒仓专用设备。所有转动部件的安装位置都做了安全防护的预留设计，现场安装时可以直接加装防护栏、防护罩等安全设施，符合仓储作业的安全规范要求。

从建模细节来看，各段结构的连接节点都做了精准的装配匹配，法兰连接位置的孔位、焊接结构的坡口预留都符合机械加工和现场安装的工艺要求，不存在干涉错配的问题，施工单位拿到图纸后可以直接按图进行构件预制和现场安装，不需要再做大量的现场适配调整。仓体和输送设备的支撑结构位置对应土建基础的预留点位，荷载传递路径清晰，不会出现局部荷载过大导致的基础沉降问题。
