智利水电项目双列高架输送支撑结构

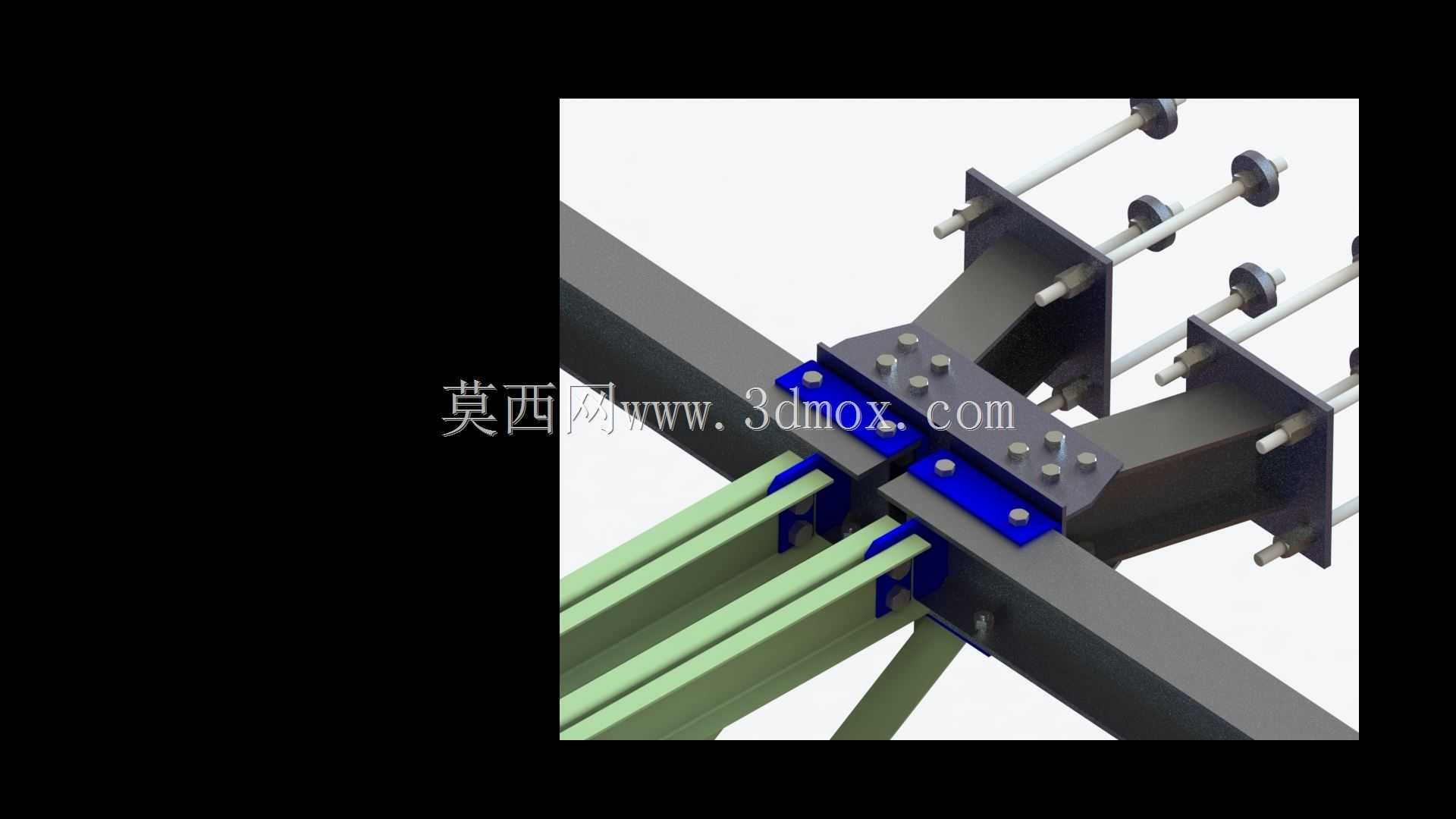

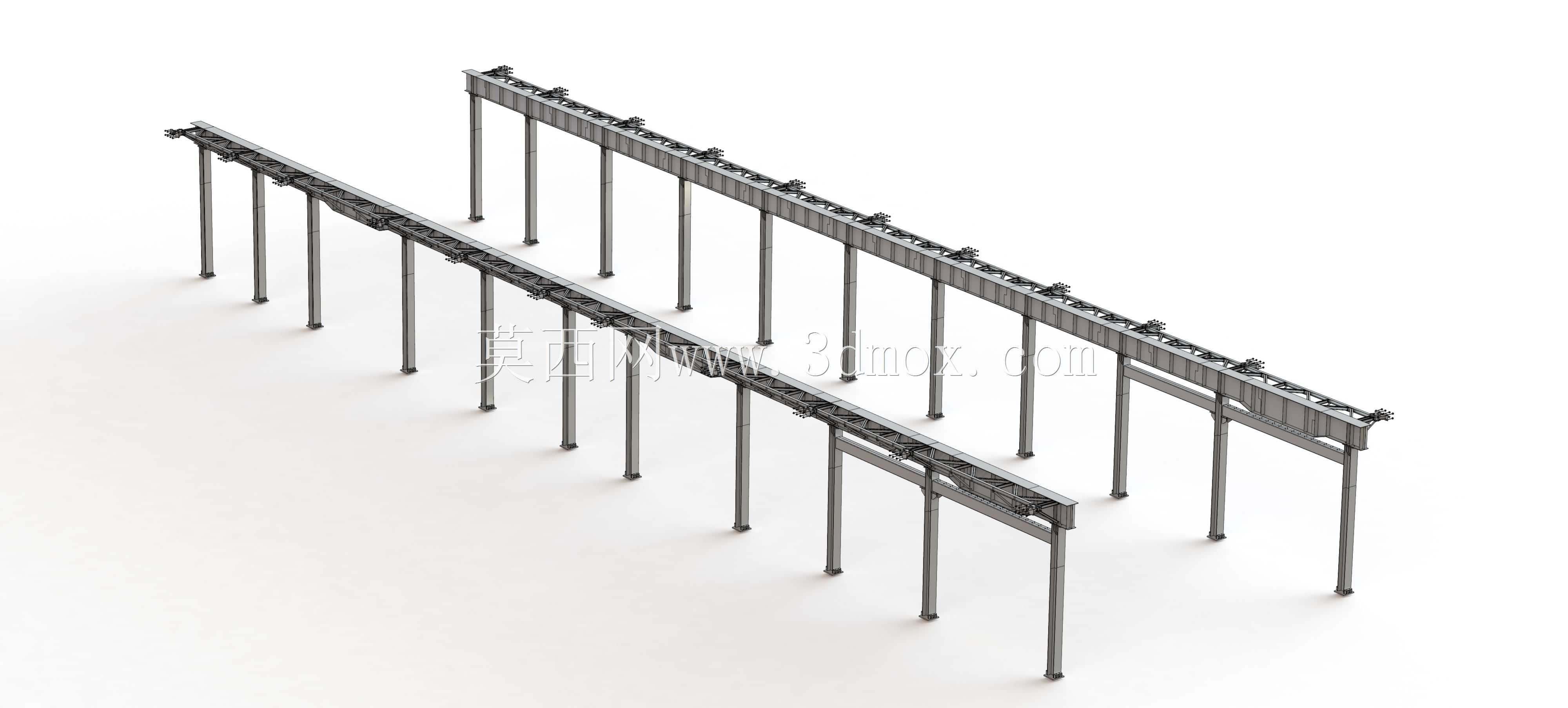

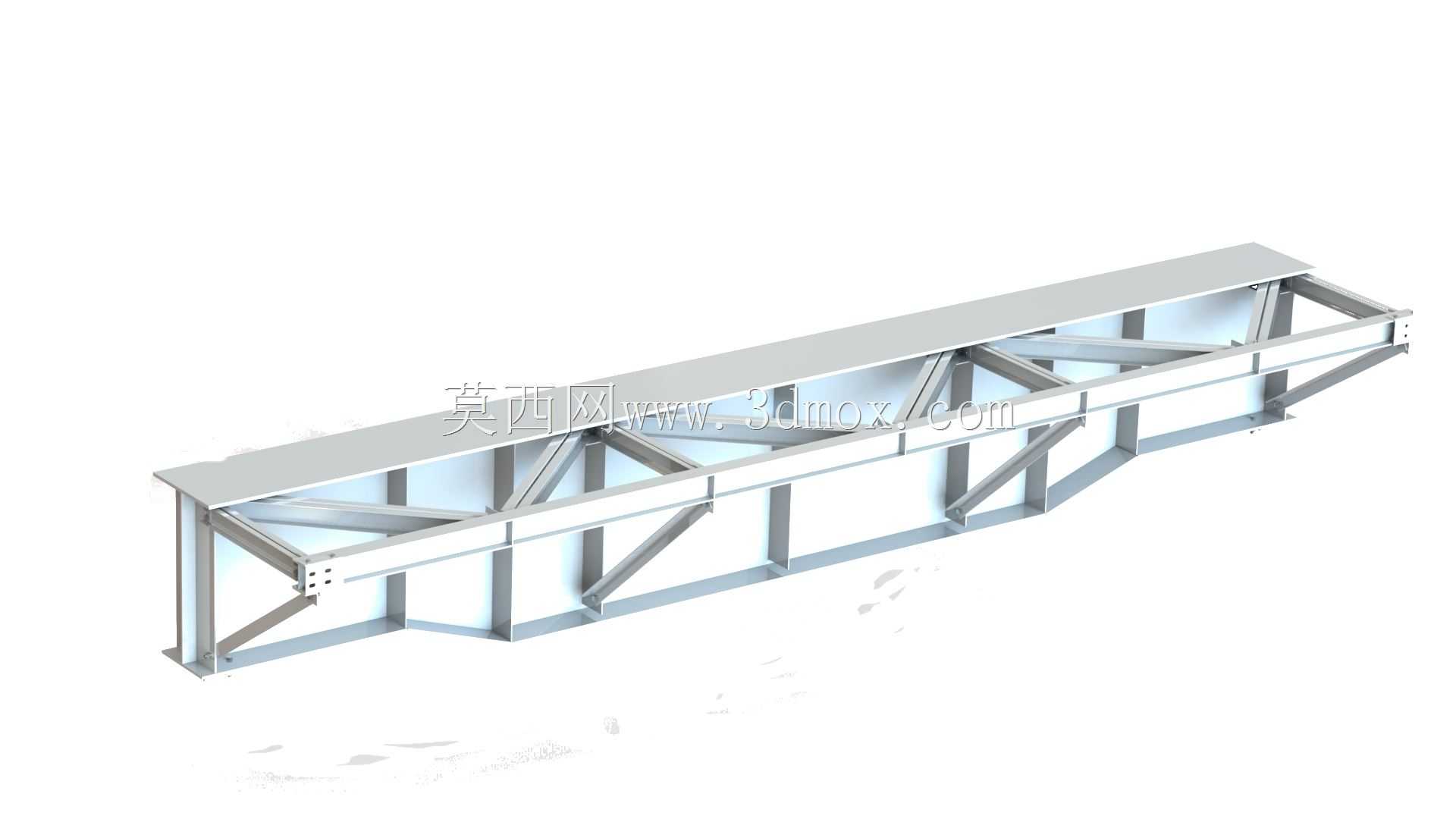

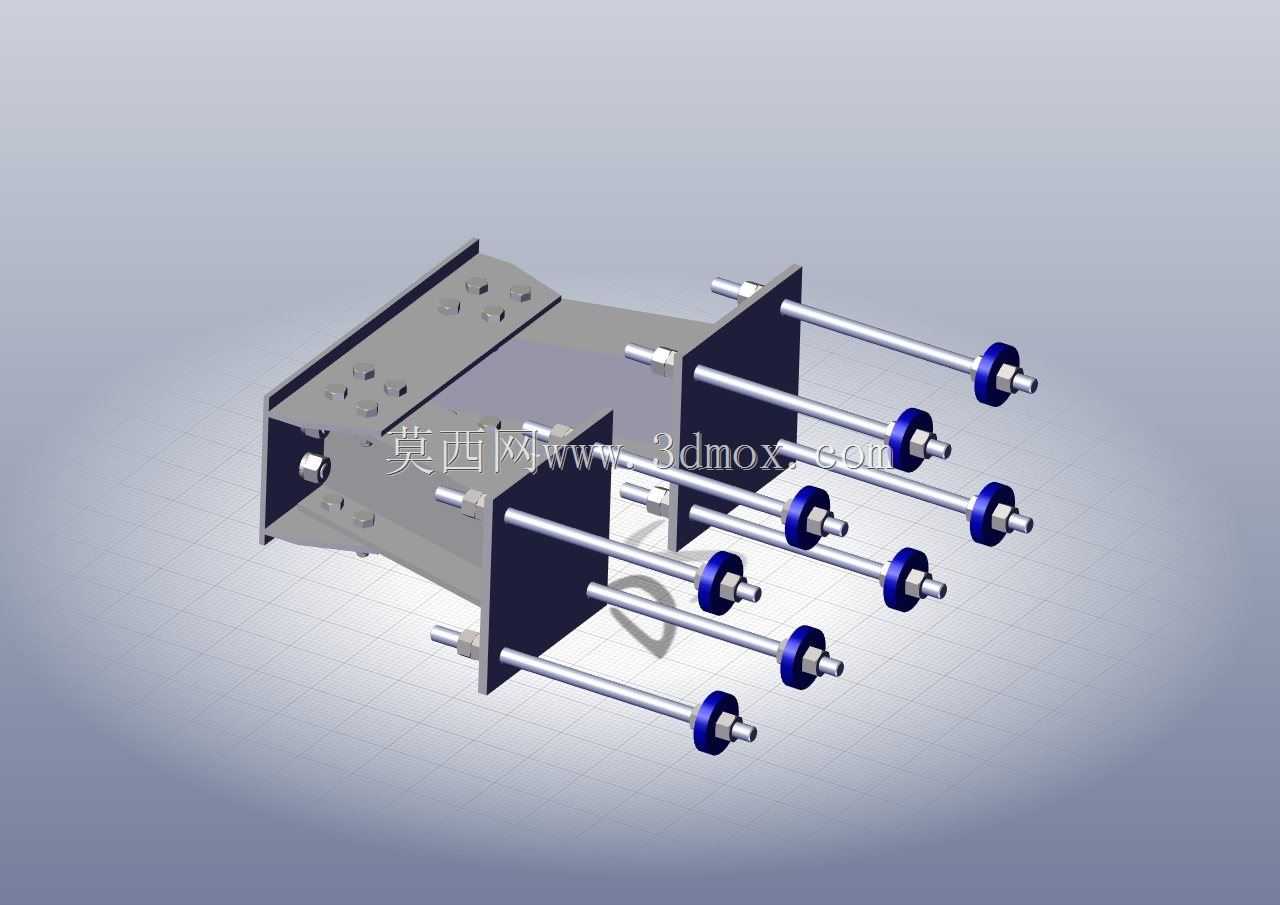

　　这套双列平行布置的高架支撑钢结构，是为智利水电项目开发区物料转运环节配套的承载结构，主要服务于厂区内散料、预制构件、运维物资的长距离连续输送需求，适配水电项目建设期山地起伏地形下的物料跨区域转运，也可在项目投运后承担运维耗材、检修部件的常态化输送承载任务。从结构布局来看，两列平行的支撑廊道采用等间距立柱排布，单根立柱采用变截面H型钢设计，柱脚通过预埋锚栓与混凝土基础刚性连接，能够适应山地项目不同区域的地基承载力差异，立柱顶部与纵向主梁采用全熔透焊接加角焊缝补强的连接形式，避免长距离廊道在温度应力、输送动载荷作用下出现连接节点失效。纵向主梁沿输送路径通长布置，主梁上预设连续的托辊安装支座，可根据输送物料的类型、

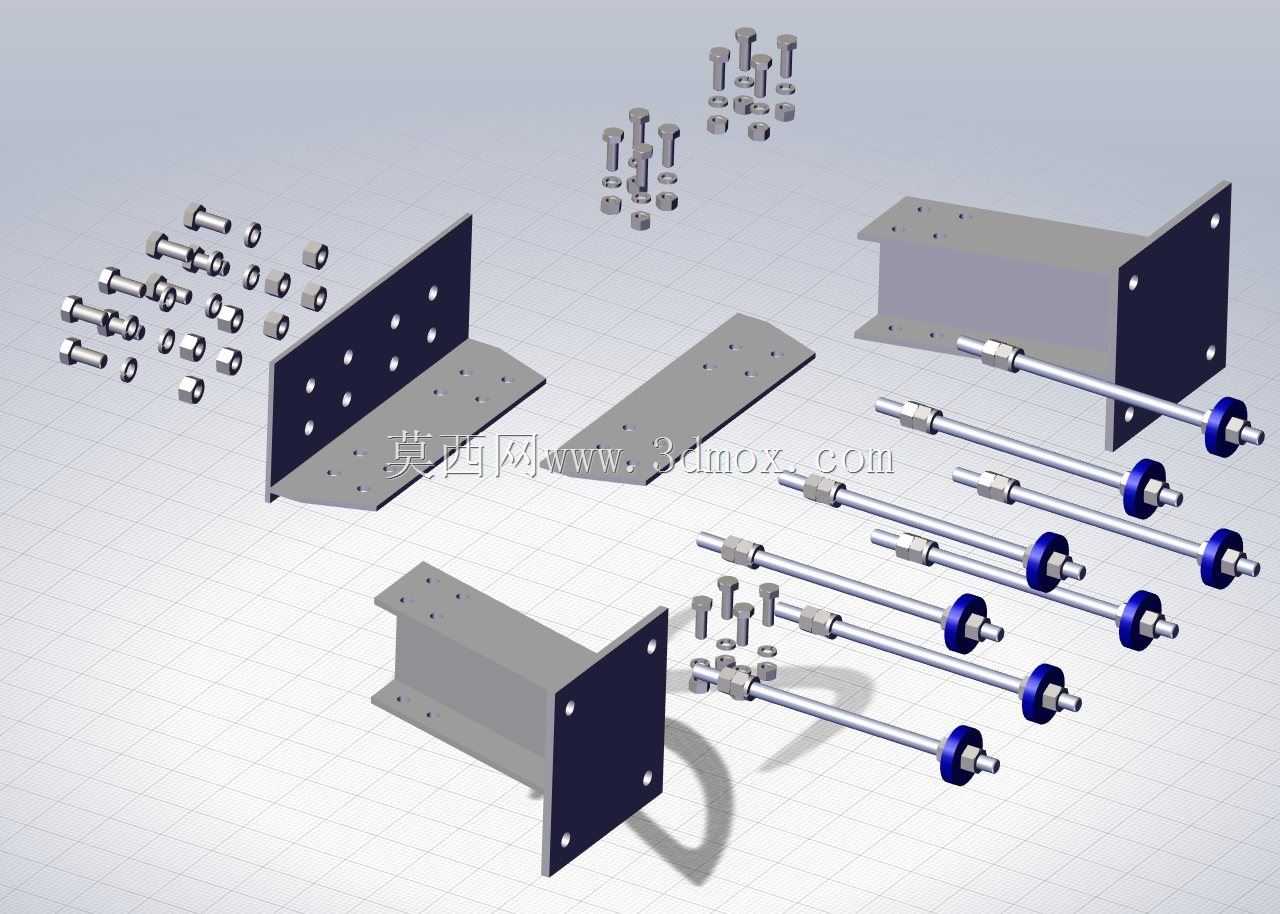

　　输送量灵活调整托辊组的间距与倾角，无论是散状砂石料的槽型托辊布置，还是成件物资的平托辊布置都能直接适配，无需对主梁结构做二次开孔改造。设计阶段充分考虑了水电项目现场的安装边界条件，单段主梁的长度控制在常规运输车辆的装载限值内，立柱分段长度适配现场吊装设备的作业半径，所有构件的连接节点均采用标准化设计，现场安装时无需大量动火作业，仅通过高强螺栓拼接与局部焊接即可完成组装，能够有效缩短山地项目的现场安装周期，降低高海拔、复杂地形下的施工安全风险。结构的净空高度根据项目现场的通行需求做了差异化设计，廊道下方预留了足够的检修通道与设备通行空间，可满足场内工程车辆、运维巡检人员的常态化通行需求，同时在廊道的转弯、变坡位置预留了护罩、

　　拉绳开关等安全附件的安装点位，后续配套输送设备安装时可直接利用预留点位固定，无需额外在主梁上焊接支架。两列廊道的平行间距经过精确核算，既保证了两侧输送作业互不干扰，也预留了中间巡检通道的空间，巡检人员可在两列廊道之间完成日常的托辊更换、皮带纠偏、故障排查等作业，无需攀爬至廊道顶部，大幅降低日常运维的作业风险。从载荷设计维度来看，结构整体按照重载输送工况做了冗余校核，不仅考虑了输送物料、输送带、托辊组的静载荷，也充分计入了输送启动、制动时的纵向冲击载荷，以及山区常见的阵风载荷、温度变形带来的附加应力，立柱的长细比、主梁的扰度都控制在工业输送结构的规范允许范围内，即使在满负荷输送工况下，结构的变形量也不会影响输送设备的正常运行。

　　针对水电项目现场湿度大、易出现凝露的环境特点，所有钢结构构件在出厂前都做了抛丸除锈与防腐涂层处理，涂层厚度适配户外高湿环境的防腐要求，能够减少后期运维过程中的防腐维护工作量。结构的两端预留了与其他输送段、转运站的连接接口，可根据项目的整体输送路径灵活拼接延伸，既可以作为独立的输送廊道使用，也可以接入整个厂区的输送网络，适配项目不同建设阶段的输送需求调整。在安装基准设计上，每根立柱的柱顶都预设了标高调节垫板，现场安装时可通过垫板快速调整主梁的水平度，抵消基础施工的标高误差，保证整条输送廊道的直线度与水平精度，避免因安装精度不足导致输送带跑偏、托辊异常磨损等问题。
