煤块挤压成型生产用压块设备结构

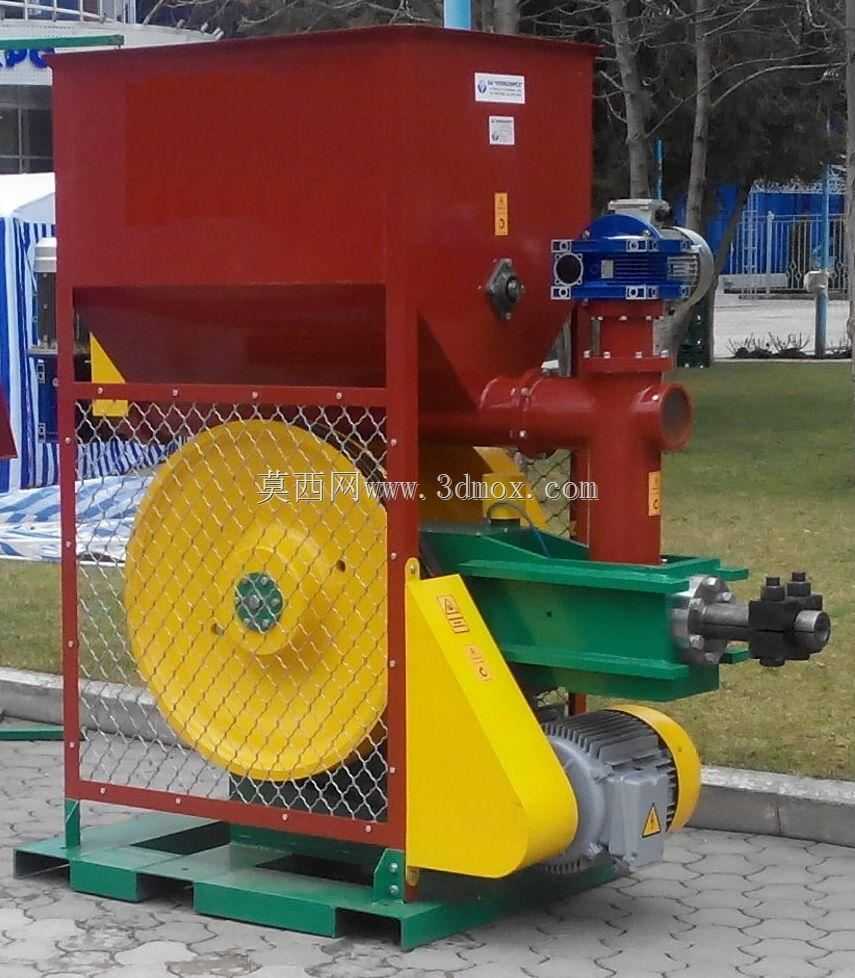

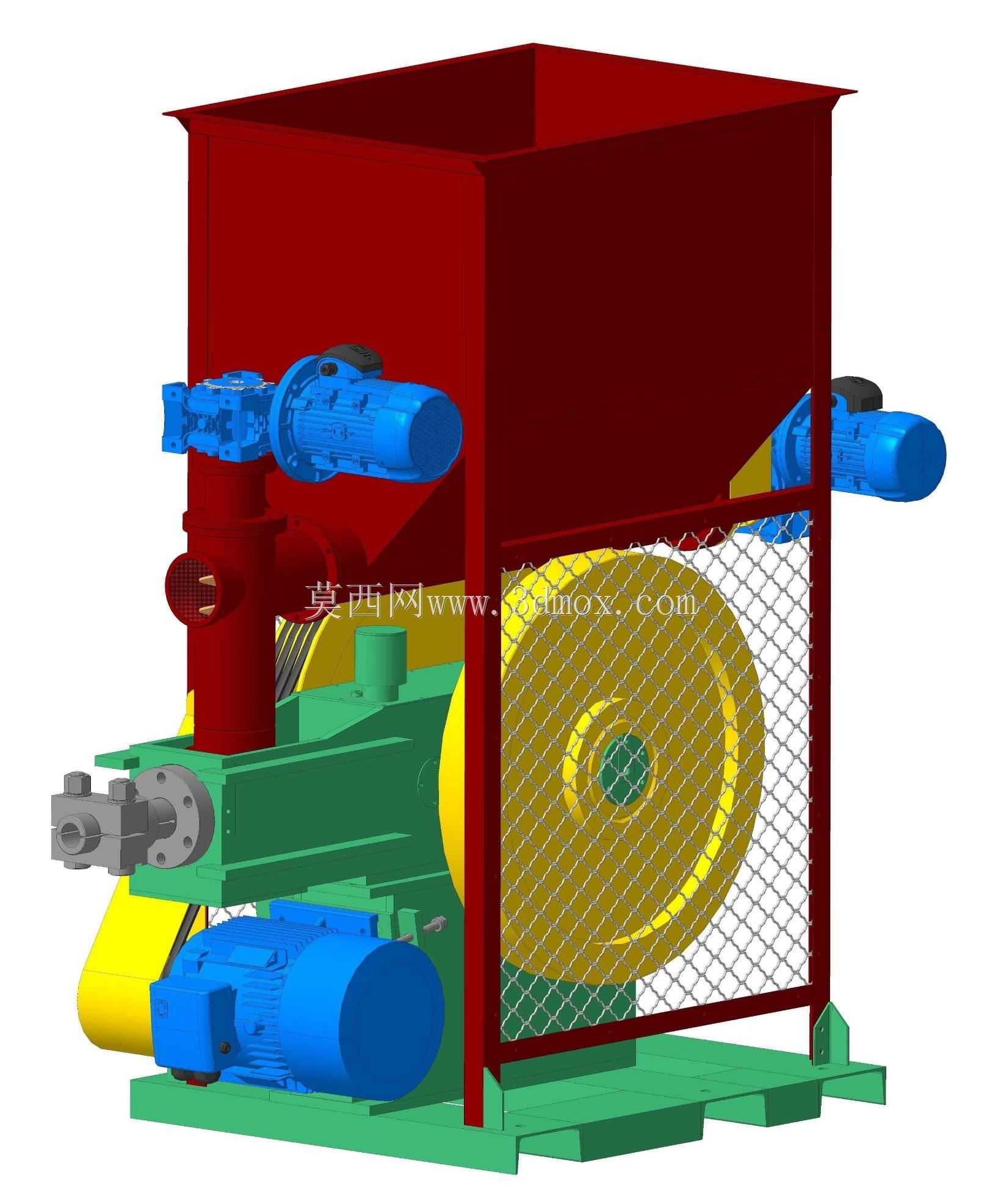

　　在散煤资源化处理、民用洁净煤生产、工业型煤制备的作业场景中，这类压块设备承担着将松散煤粉、煤粒挤压成规则块状成品的核心功能，可有效降低散煤储运过程中的扬尘损耗、提升燃烧效率，也是中小型煤加工站点、型煤生产车间的核心作业单元。从结构布局来看，设备上部设置大容积敞口受料斗，采用红色涂装的钢板焊接结构，斗体侧壁做了倾斜导料设计，可保证落入的煤料依靠自重持续向下方挤压腔输送，无需额外增设拨料机构即可避免料斗架桥堵料，受料斗的开口尺寸适配常规装载机上料作业高度，无需搭建过高的上料平台，可降低现场安装的土建成本。设备的挤压执行单元采用卧式双螺旋预压+活塞冲压的组合结构，两侧布置的蓝色减速驱动单元分别为螺旋送料机构和冲压活塞提供动力，

　　预压螺旋可先将松散煤料初步压实推送至成型腔，再由往复运动的冲压活塞将煤料压制成具备一定密度和强度的块体，成型后的煤块从设备前端的出料口连续排出，可直接衔接输送设备进入后续晾晒或包装工序。设备下部的绿色涂装机架采用型钢焊接成型，底部预留了标准叉车孔位和地脚螺栓安装孔，既可以通过叉车完成短距离转场移位，也可以通过膨胀螺栓固定在硬化混凝土地面上，机架的安装平面做了整体铣平处理，可保证各驱动单元、挤压腔体的同轴度误差控制在合理范围内，避免运行过程中出现异常磨损或振动。设备传动侧设置了大直径带轮结构，黄色涂装的带轮外侧加装了菱形孔金属防护网，可防止作业过程中人员意外接触转动部件，同时防护网采用快拆式螺栓固定，

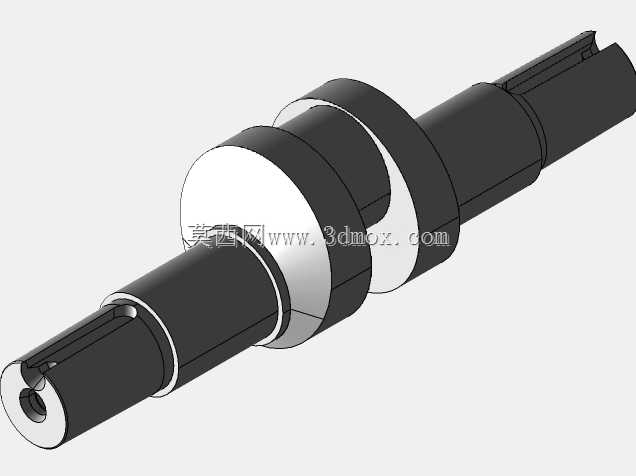

　　日常维护时无需动用大型工具即可快速拆卸，完成皮带张紧度调整、带轮检查等操作。驱动电机布置在机架下部的侧方位置，电机输出端通过皮带连接大带轮实现一级减速，再通过齿轮传动组将动力传递至冲压曲轴，这种布局可有效降低设备整体重心，提升运行稳定性，同时电机的安装座设置了长条形调节孔，可方便调整皮带张紧程度，补偿皮带长期运行后的拉伸变形。从安装边界来看，设备整体的长宽尺寸适配标准工业厂房的柱距布置，出料口高度可匹配常规皮带输送机的接料高度，无需额外增设转接料斗；设备的检修空间预留充足，各润滑点、易损件更换位置均预留了操作空间，日常更换挤压模头、密封件等易损件时无需拆解设备主体结构，可大幅缩短停机维护时间。在设计思路上，

　　该设备优先考虑了煤料加工场景的高粉尘、连续作业特性，所有转动轴承部位均设置了防尘密封结构，可避免煤尘进入轴承腔造成磨损失效；挤压腔内壁采用了耐磨衬板设计，衬板磨损后可单独更换，无需整体更换腔体结构，可降低长期使用的维护成本。设备的传动系统做了过载保护设计，当进料过多导致挤压阻力超过额定值时，皮带可出现短暂打滑，避免刚性传动造成齿轮、曲轴等核心部件的断裂损坏，适配煤料加工场景进料量波动较大的实际工况。不同于立式压块设备的结构，该卧式结构的出料方向水平布置，可直接对接后续生产线的水平输送设备，无需设置提升转料环节，可简化整条型煤生产线的布置流程，减少生产线的设备投入成本。设备的受料斗侧壁厚度、机架型钢规格均按照连续24小时作业的载荷条件选型，可适配中小型型煤生产线的产能需求，无需额外配置备用设备即可满足日常生产要求。
