大吨位框架式液压压制设备结构设计

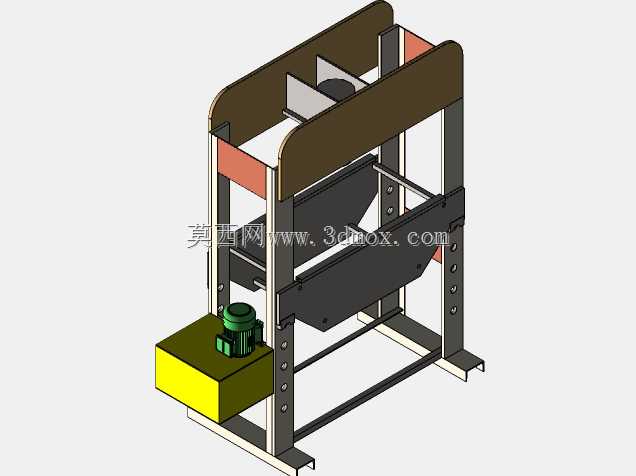

　　在金属加工、橡塑成型、零部件装配等车间场景里，大吨位液压机是承担重载压制作业的核心工装，本次设计的150吨级框架液压机，主要面向需要大公称压力的压装、校直、成型工序，覆盖中小型结构件压装、金属板材校平、粉末制品压制成型、橡塑模具合模等常见作业需求，区别于小吨位台式压机，该设备的框架结构在设计阶段优先考虑了重载下的刚性变形控制，避免长期满载作业出现机架开档变形、导向精度丢失的问题。从结构布局来看，设备采用双立柱龙门式框架结构，两侧立柱采用厚钢板焊接后去应力处理的箱型结构，上横梁与下底座通过高强度螺栓与立柱锁合，形成封闭的受力框架，这种结构相比单柱C型压机，抗偏载能力提升明显，在压制偏心工件时，立柱的侧向变形量控制在千分之二以内，

　　能够保证活动横梁的运行垂直度，避免模具偏磨。活动横梁的导向采用立柱镶铜套的滑动导向结构，铜套内部开设润滑油槽，可接入集中润滑系统定期注油，相比直线导轨导向，滑动铜套的承载能力更强，抗冲击性能更好，适配大吨位压制时的瞬时冲击载荷。液压动力单元布置在设备底座左侧的集成台面上，采用立式电机驱动轴向柱塞泵的配置，泵组输出的高压油通过集成阀组输送至主油缸，主油缸固定在上横梁中心位置，缸径匹配150吨公称压力的输出需求，油缸活塞杆端通过法兰与活动横梁连接，连接处设置球面调心结构，可补偿少量的安装同轴度误差，避免活塞杆受侧向力导致密封件过早磨损。设备的活动横梁上下行程通过侧面的可调限位挡块控制，可根据不同工装模具的闭合高度调整限位位置，适配不同高度的作业需求，下工作台面开设T型槽，用于固定模具、工装夹具，T型槽的间距与槽宽按照通用压机工作台标准设计，可兼容市面上多数标准工装的安装尺寸，无需额外制作过渡连接板。在安装边界方面，设备整体占地宽度控制在1.2米左右，深度约1米，整机高度约2.3米，不需要深挖地基，普通硬化车间地面即可安装，地面承载要求不低于5吨每平方米，设备顶部预留200mm以上的检修空间即可，侧面预留液压站的维护空间，方便后期更换滤芯、检修阀组。设计阶段针对机架的受力情况做了有限元校核，在满载150吨工况下，上横梁的最大挠度出现在油缸安装位置，变形量小于0.2mm，满足重载压制的精度要求，立柱的最大应力出现在与上下横梁连接的根部位置，

　　应力值远低于材料的屈服强度，预留了足够的安全系数，能够满足长期满负荷作业的强度需求。液压系统设置了过载保护回路，当系统压力超过设定阈值时，溢流阀自动开启卸荷，避免超压损坏机架与模具，同时油路中设置了液压锁，在停机或者突发断电时，能够锁定活动横梁的位置，避免滑块下滑引发安全隐患。活动横梁的下行速度分为快进、工进、回程三个档位，快进阶段可快速接近工件，减少空行程时间，工进阶段自动切换为低速大扭矩输出，保证压制过程的平稳性，回程阶段快速提升，提升作业效率，速度参数可通过阀组的节流阀根据实际作业需求调整，适配不同工艺的压制速度要求。在实际车间应用中，该设备可配合不同的工装夹具完成多种作业：配合压装工装可完成轴承、衬套、销轴的过盈装配作业，

　　相比人工敲击压装，压力输出稳定可控，装配一致性更好，不会出现工件敲伤、装偏的问题；配合校直工装可完成轴类、型材的校直作业，通过点动控制活动横梁的下压量，可精准控制校直变形量；配合成型模具可完成小型金属件的压印、浅拉伸以及粉末冶金件的压制成型，也可用于橡塑制品的模压成型作业。设备的液压站采用集成阀块设计，减少了管路连接点，降低了漏油风险，油箱设置液位计、油温传感器，可实时监控油液状态，当油温过高时可提示用户接入冷却装置，避免长期高温作业导致油液变质、密封件老化。整体结构没有冗余的设计，所有部件都围绕重载压制的核心需求配置，兼顾了结构刚性、作业通用性与安装便捷性，适合中小型加工车间作为通用压制设备配置，不需要复杂的安装调试，就位后接电加注液压油即可投入使用，维护点都布置在设备易接近的位置，日常保养不需要拆解主体结构，降低了后期的维护成本。
