简易卡通玩具汽车曲面造型结构设计

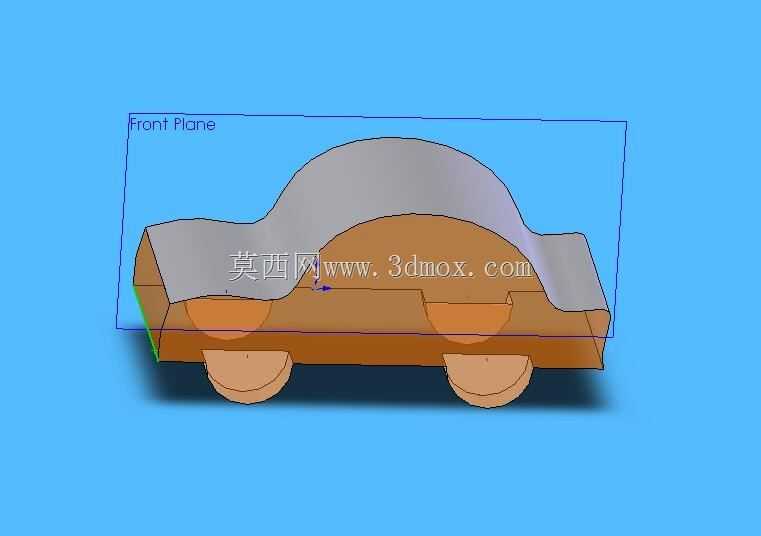

　　在儿童玩具开发、文创周边设计以及3D打印创客实践场景中，这类简化造型的玩具汽车结构有着非常广泛的应用空间，不同于量产乘用车辆复杂的底盘、动力总成布局，这类设计优先考虑造型辨识度、结构易加工性以及使用安全性，所有外露棱边均做了大圆角过渡处理，避免尖锐边角带来的使用划伤风险。从结构设计逻辑来看，整个模型采用上下分件的布局思路，上部为一体化的曲面车壳，下部为承载式的底盘基座，车轮采用独立的回转体结构装配在底盘预设的轮轴位置，没有额外的传动构件，完全依靠手动推动实现滑行功能，适配低龄儿童的玩耍习惯，也能满足3D打印场景下的免支撑打印需求，减少后期打磨处理的工作量。曲面车壳部分的建模完全基于前视基准面的轮廓草图做放样与拉伸切除组合操作，

　　车顶弧线从车头位置平缓过渡到车尾，没有突兀的折线，侧面的轮拱位置做了内凹的半圆弧处理，刚好匹配车轮的外轮廓尺寸，装配后车轮与轮拱之间预留1.2mm的均匀间隙，既保证车轮转动时不会与车壳发生剐蹭，也不会因为间隙过大导致外观出现明显的断差，影响整体造型的完整性。底盘部分采用等厚度的实体结构，厚度设置为8mm，足够保证日常玩耍过程中的抗冲击强度，不会因为轻微摔落出现结构断裂，轮轴位置的凸台与底盘一体化成型，省去了额外装配金属轴的工序，车轮中心的孔位与凸台采用间隙配合，装配后可以实现顺畅转动，不需要额外添加润滑介质，也能避免长期使用后出现的卡顿问题。从安装边界来看，整个模型的整体长度控制在120mm，宽度控制在55mm，高度控制在45mm，

　　属于掌心尺寸的小型玩具范畴，不需要占用过大的收纳空间，也适配常规FDM3D打印机的成型平台尺寸，单次打印可以同时排布4-5个同尺寸模型，大幅提升小批量制作的效率。在建模过程中，所有曲面的曲率连续等级均设置为G2连续，避免曲面拼接位置出现明显的棱线，不管是后期做注塑开模还是直接3D打印，都能获得顺滑的外观表面，不需要额外做大量的表面打磨处理。车壳与底盘的连接位置采用止口定位结构，车壳下沿设置1mm宽的定位凸边，底盘上沿设置对应的定位凹槽，装配时可以直接卡合固定，如果需要做可拆卸结构，也可以在止口位置预留0.2mm的过盈量，不需要额外添加螺丝或者胶水就能实现牢固连接，降低装配工序的复杂度。车轮部分的造型做了简化处理，

　　没有复刻真实轮胎的复杂花纹，仅在轮面位置做了浅凹槽的装饰结构，既保留了车轮的视觉辨识度，也避免了细小凹槽结构在打印或者注塑过程中出现填充不满的问题，同时也能减少玩耍过程中缝隙积灰的情况，日常清理更加方便。这类简化结构的汽车模型除了作为玩具使用之外，也可以作为机械建模入门阶段的练习案例，帮助初学者掌握基准面设置、草图绘制、曲面放样、实体装配等基础建模操作，整个建模流程没有复杂的参数关联，所有特征的逻辑清晰，修改单个草图尺寸就能快速调整整车的比例，比如拉长轴距、加高车顶就能衍生出不同风格的车型，比如皮卡、SUV、复古轿车等造型，具备很强的参数化修改空间。在结构强度校核层面，底盘的受力位置主要集中在轮轴凸台与底盘的连接位置，建模时在凸台根部添加了R2的过渡圆角，分散应力集中点，即使承受垂直方向的冲击载荷，也不会出现凸台断裂的问题，车壳部分采用薄壁结构，壁厚设置为2mm，在保证结构强度的同时尽可能减少材料用量，降低制作成本，不管是采用PLA、ABS等3D打印材料，还是采用PP、PE等注塑材料，都能获得足够的结构韧性，承受日常使用中的磕碰与挤压。
