学生方程式赛车后轮轮毂连接法兰结构

　　该零件属于学生方程式赛车行走系统的核心连接构件，主要适配R13规格轮辋与Apache系列后轮盘的装配对接，承担轮端载荷传递、定位约束的核心功能，是赛车后轮轮组与悬架转向节之间的关键衔接部件。从实际赛事应用场景来看，这类定制化轮毂连接结构需要同时满足轮辋安装的同轴度要求、制动轮盘的定位精度要求，以及赛事工况下的交变载荷承载需求，学生方程式赛事的赛道工况包含频繁加减速、高速过弯、路肩冲击等复杂载荷输入，因此该零件的结构设计需要在轻量化与结构强度之间找到最优平衡点。

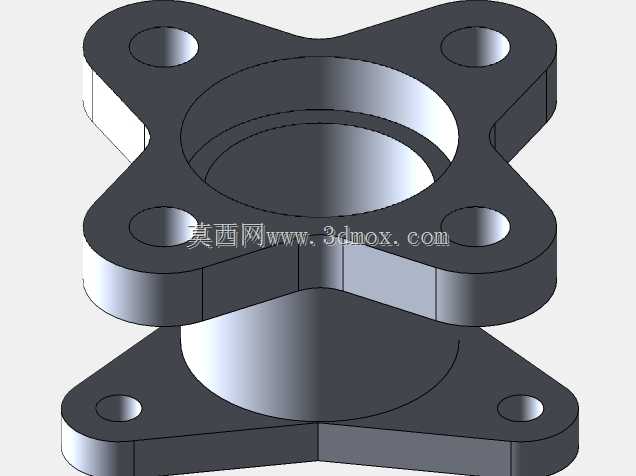

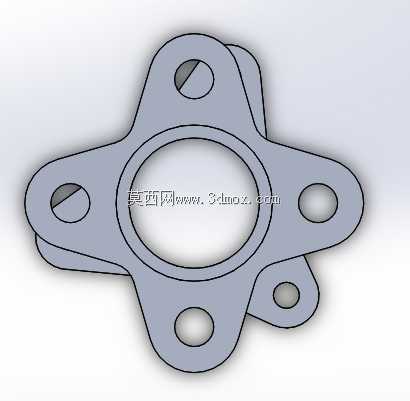

　　从结构功能特性来看，零件采用十字四耳延伸的安装布局，中心设置阶梯式通孔结构，大直径端用于适配轮辋中心的定位止口，保证轮辋安装的同轴度，避免高速行驶时出现轮端跳动；四个延伸耳片上分别设置同轴安装孔，用于穿装螺栓完成与轮辋、制动轮盘的紧固连接，耳片的外轮廓做了圆弧过渡处理，避免应力集中在边角位置，同时减少不必要的材料冗余。中心筒体部分采用等厚壁结构，既保证轴向的支撑刚度，又能控制零件整体重量，上下两端的法兰面分别贴合制动轮盘与轮辋的安装端面，平面度要求控制在合理公差范围内，保证装配后结合面无间隙，避免螺栓受额外的剪切载荷。

　　设计思路上，这类轮端连接件首先要确定安装边界尺寸：中心定位止口的直径需要与R13轮辋的中心孔完全匹配，保证过渡配合的定位精度，四个安装孔的孔位分度圆直径需要同时兼容轮辋螺栓孔与Apache后轮盘的安装孔位，实现一套连接件同时对接两个部件的功能，减少轮端的零件堆叠数量。耳片的延伸长度需要结合轮辋辐条的避让空间设计，避免安装后与轮辋辐条、制动卡钳出现运动干涉，筒体的轴向高度需要匹配轮盘与转向节之间的安装间距，保证轮盘的工作面与制动卡钳的位置完全对齐，不出现制动偏磨的问题。

　　从安装边界的细节设计来看，四个安装孔的孔径需要匹配赛事常用的轮辋螺栓规格，孔位周边做了轻微的凸台加厚处理，提升螺栓连接区域的局部刚度，避免螺栓紧固时出现耳片变形；零件所有的棱边都做了倒钝处理，既避免加工后的锐边划伤装配人员，也能减少热处理环节的应力开裂风险。在载荷传递路径上，轮地接触产生的纵向、侧向载荷通过轮辋传递到四个耳片，再通过中心筒体传递到后侧的转向节轴承位，十字形的结构布局让载荷可以均匀分散到四个连接点，避免单侧载荷集中导致的零件变形或断裂。

　　针对学生方程式赛车的轻量化需求，该结构没有采用传统全圆盘式的法兰设计，而是切除了四个耳片之间的多余材料，在保证四个安装点刚度的前提下，尽可能减少非承载区域的材料用量，相比同尺寸的圆盘法兰，重量可以降低30%以上，这对于追求簧下质量降低的赛车行走系统来说，能够有效提升悬架的响应速度，改善轮胎的接地性能。同时，十字形的结构也方便装配时的对位操作，四个耳片的位置可以作为安装对位的视觉参考，提升轮组装配的效率。

　　在实际装配逻辑中，该零件的后侧端面先与后轮盘的安装面贴合，通过四个螺栓完成预紧定位，再将轮辋贴合到零件前侧端面，穿装螺栓完成整体紧固，所有安装孔的位置度公差需要严格控制，保证装配时螺栓可以顺利穿入，不会出现强行敲入螺栓导致的孔位变形，中心止口与轮辋中心孔的配合长度需要足够，保证高速旋转时的同轴稳定性，避免出现轮端抖动的问题。零件的材质选择通常会优先考虑高强度铝合金，在满足强度要求的前提下进一步降低重量，同时具备不错的耐腐蚀性能，适应赛事户外场地的使用环境。
