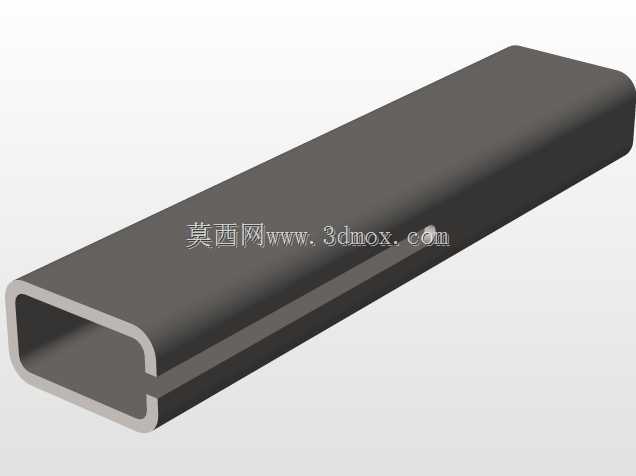

设备承托用圆角长条形支撑垫板

　　做结构设计这么多年，碰到过不少需要做平面承托的工况，这类长条形圆角支撑板看着结构简单，实则在很多设备场景里都是容易被忽略但又影响整体稳定性的零件。之前做过一套小型物料输送线的侧边导向承托改造，一开始用的是直角边的钢板裁切件，安装的时候发现边角太锋利，不仅装配的时候容易刮破操作人员的劳保手套，设备运行过程中如果有输送的软质物料蹭到边角，很容易被刮出毛边甚至勾住造成卡料，后来把承托板的边角全部改成了大圆角过渡，就跟这个支撑板的边缘处理逻辑一致，一下子就解决了刮料和装配剐蹭的问题。

　　这类支撑板的核心作用是给上方搭载的构件提供平整的安装基准面，同时分散上方构件传递下来的竖向载荷，避免局部应力集中压坏下方的安装基材。设计的时候首先要确定板面的平面度公差，一般普通工况下控制在每米长度0.2mm以内就足够，如果是搭载有精密导向组件的场景，平面度要求还要再提一级，不然会导致导向件安装后平行度超差，运行的时候出现卡滞。板的厚度选择要结合实际的跨距来算，之前做过跨距400mm的承托场景，上方载荷大概15kg，一开始选了5mm厚的Q235钢板，受力后中间挠度接近1mm，后来把厚度加到8mm，挠度就控制在了0.2mm以内，完全满足使用要求。

　　边缘的圆角处理不只是为了防剐蹭，从应力分布的角度来说，直角边的板件在受到冲击载荷的时候，边角位置是应力集中的高发区，很容易从边角位置开始出现裂纹，倒成R10以上的圆角之后，应力集中系数能降低60%以上，板件的抗冲击寿命会提升不少。这个支撑板的侧边做了等厚度的直边设计，安装的时候可以直接贴靠在设备的型材基准面上，不需要额外做避位加工，安装孔位如果是配做的话，建议在板的长度方向上开长圆孔，预留2-3mm的安装调整量，方便装配的时候微调板面的水平度，毕竟现场安装的时候，下方的安装框架多少会有一点焊接变形，留调整量能省很多现场配磨的功夫。

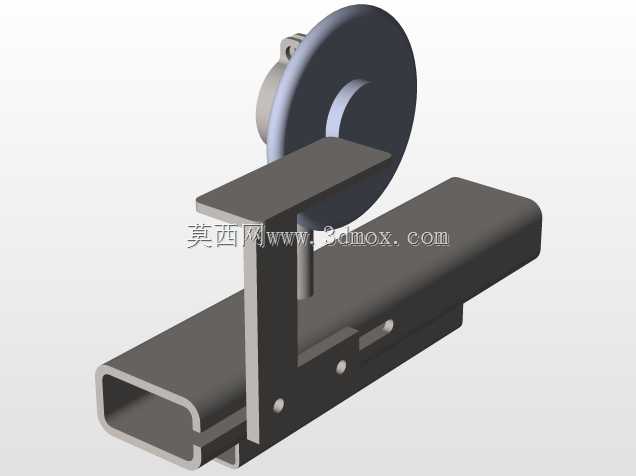

　　从应用场景来说，这类支撑板不止能用在输送设备上，小型工作台的台面承托、电控柜内部的元件安装垫板、自动化设备的模组安装基准板都能用到，只要是需要平整承托面、分散载荷的场景，这类结构的板件都能适配。设计的时候还要注意板面的表面处理，如果是用在普通工业环境，做喷砂喷塑处理就足够，防锈的同时表面不会有反光，车间里操作的时候不会晃眼；如果是用在食品加工或者有洁净要求的场景，就要用304不锈钢材质，表面做拉丝或者电解抛光处理，不容易积灰，也方便日常擦拭清洁。

　　之前有一次帮客户做小型检测设备的支撑结构，一开始客户为了省成本，想用塑料板做承托，结果设备运行的时候有轻微的振动，塑料板用了不到三个月就出现了蠕变变形，板面中间往下塌，导致上面安装的检测传感器位置偏移，检测精度直接超差，后来换成了这种钢制的圆角支撑板，问题直接解决，用了两年多都没再出现变形的问题。其实这类基础承托件不需要做太复杂的结构，把厚度选对、边角处理到位、安装预留调整量，就能满足绝大多数工况的使用要求，很多新手设计师容易在这类简单零件上出问题，要么是厚度选薄了刚度不够，要么是没做圆角处理留下安全隐患，要么是安装孔做成圆孔没留调整量，现场装不上还要重新打孔，反而耽误更多时间。

　　另外在确定板的外形尺寸的时候，要比上方搭载的构件单边宽出15-20mm，一方面是给安装固定的螺丝留出操作空间，另一方面如果上方构件有轻微的位置偏移，也不会出现构件边缘悬空的情况，载荷能完整传递到支撑板面上。如果是用在有振动的工况下，还可以在支撑板和下方安装框架之间垫一层1mm厚的橡胶减震垫，能吸收大部分振动传递，避免上面搭载的精密元件因为长期振动出现松动或者精度下降的问题。不要小看这层减震垫，之前做过的一组振动送料器的安装支撑，一开始没加减震垫，振动直接传递到整个设备机架上，连设备上的指示灯都被振得松动，加了减震垫之后，机架的振动幅度直接降到了原来的十分之一，效果非常明显。
