DN100规格等径三通管道连接件结构

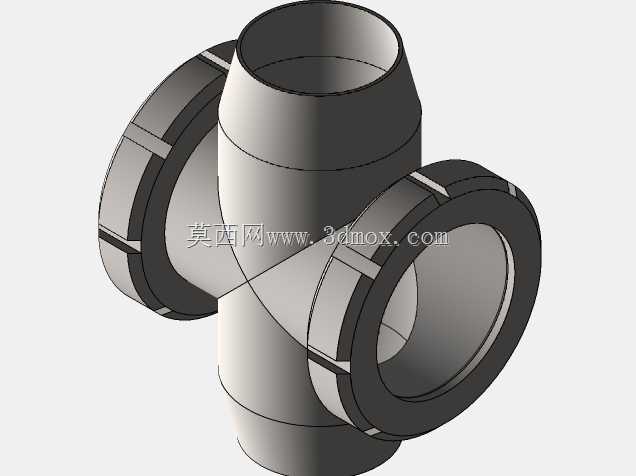

　　在市政给排水、工业流体输送、建筑暖通、化工介质传输等诸多工程场景中，管路的分流、合流节点是管网系统里故障率相对偏高的位置，这类节点的连接件选型与结构设计，直接决定了整条管线的运行稳定性与后期维护成本。本次呈现的DN100等径三通结构，是针对公称通径100mm管路系统设计的分流合流连接件，三个连接端口通径完全一致，可实现同管径管路的垂直方向汇接与分流，适配常温常压下的清水、低压气体、无强腐蚀性流体的输送场景。

　　从实际工程使用的角度看，这类三通的安装边界需要在管路排布阶段提前预留足够操作空间，三个端口的法兰连接结构，要求安装时每个法兰端面与对接管路的法兰端面平行度偏差控制在合理范围内，避免强行组对导致的密封面压合不均引发渗漏。设计阶段首先要考虑的是介质在三通腔体内的流态变化，当流体从竖直端口进入后分流至两个水平端口时，腔体内的转角位置不能出现尖锐直角结构，否则长期运行中介质携带的杂质会在转角处形成冲蚀磨损，缩短管件使用寿命，因此该结构在三个管路交汇的内腔位置做了平滑圆弧过渡，既降低了流体流经节点时的局部阻力损失，也减少了湍流引发的管路振动与噪音。

　　外形结构上，三个端口均采用带凸缘的法兰连接形式，法兰端面上预留的密封槽可适配橡胶垫片、四氟垫片等多种密封件，满足不同输送介质的密封需求；法兰外缘的均匀分布的螺栓过孔位置，严格匹配同通径标准法兰的孔位参数，无需额外加工即可直接与标准管路、阀门、泵组端口对接，降低现场安装的适配成本。三通主体的壁厚设计参考了低压流体输送用焊接管件的相关参数，在保证承压能力满足常规工况要求的前提下，尽可能控制整体重量，避免管路节点处载荷过大对支吊架造成额外负担。

　　在管路系统的实际运维过程中，这类等径三通的节点位置也是后期管路检修、压力检测的常用接驳点，设计时预留的结构强度可满足在端口加装压力表、泄水阀等附属配件的载荷要求，不会因为额外加装配件出现结构变形。不同于异径三通的变径结构，等径三通的三个端口通径一致，流体分流时的流量分配更均匀，在需要对称分流的管路系统中，比如建筑消防的环状给水管网、中央空调的冷冻水供回水管路分支，这类结构的适配性更强，不会因为通径变化导致某一支路的流量不足。

　　建模过程中，对法兰端面的平面度、螺栓孔的位置度、内腔过渡曲面的顺滑度都做了参数化控制，所有配合尺寸均遵循通用管路连接件的互换性要求，确保模型导入装配环境后，可直接与同规格的其他管路配件完成虚拟装配，提前验证管路排布的空间干涉问题，减少现场施工时的设计变更。很多刚接触管路设计的工程师容易忽略三通节点的应力集中问题，在管路受热胀冷缩产生位移时，三通的交汇位置是应力集中的核心区域，因此该结构在交汇位置做了局部壁厚加厚处理，提升节点处的结构强度，避免长期应力作用下出现开裂渗漏。

　　从安装操作的角度看，对称的三端口结构让现场安装时无需刻意区分进出水方向，只要根据管路走向调整安装角度即可，降低了现场施工的出错概率；法兰连接的形式也让后期的管路拆改、维护更便捷，不需要切割整段管路即可完成节点配件的更换。在民用建筑的给排水系统中，这类DN100规格的三通常用于排水立管与横支管的连接，平滑的内腔结构可减少排水过程中的杂物滞留，降低管路堵塞的概率；在工业循环水系统中，这类三通可实现循环水支路的均匀分水，保证各个冷却支路的供水压力一致，提升整个冷却系统的运行效率。
