多瓣式起重机物料抓取抓斗结构设计

　　在废钢处理场、散货码头、矿山采掘现场、城市建筑垃圾消纳场这类需要处理不规则块状物料的作业场景里，常规的双瓣平口抓斗往往会出现物料卡滞、抓取漏料、大块异形物料夹取不牢的问题，多瓣式起重机抓斗就是针对这类工况开发的专用起重属具，直接配套在桥式起重机、门式起重机、汽车吊的起重吊钩下方，替代人工完成散碎、块状、不规则物料的抓取与转运作业，能大幅降低一线作业人员的劳动强度，避免人工近距离接触重型物料带来的安全风险。

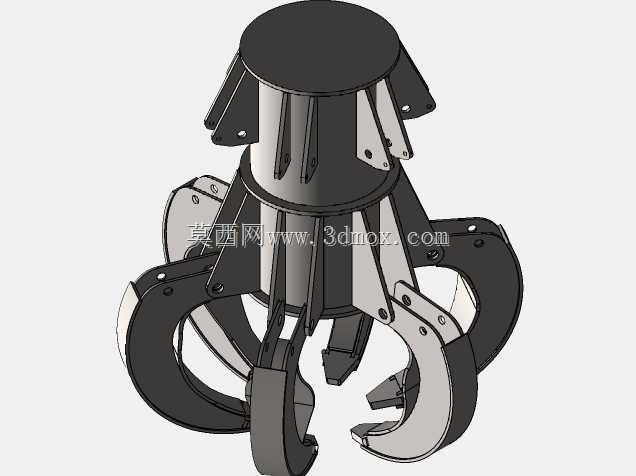

　　这套抓斗采用中心对称的六瓣爪结构布局，顶部设置圆形法兰连接座，作为整个抓斗与起重吊具的连接基准，法兰盘上预留的螺栓孔位按照通用起重吊钩的连接尺寸做了适配设计，安装时不需要额外制作过渡转接板，直接通过销轴或者高强度螺栓就能和吊具完成固定，安装边界充分考虑了不同吨位起重机的吊具连接尺寸范围，顶部连接座的外径控制在常规中小吨位起重机吊具的允许安装直径内，不会出现吊具卡碰爪臂结构的问题。

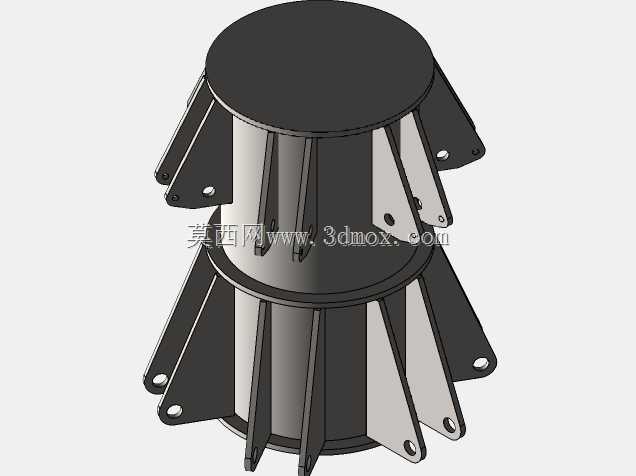

　　从结构设计逻辑来看，整个抓斗的受力路径做了明确的分层，中心的筒体作为核心承力构件，所有爪臂的铰接支座都直接焊接在筒体的外侧加强筋板上，每片爪臂都设置了上下两个铰接点，上铰接点连接驱动连杆，下铰接点作为爪瓣开合的回转支点，这种连杆驱动的结构能保证六个爪瓣在开合过程中保持完全同步，不会出现单瓣动作滞后导致的物料偏载、抓取重心偏移的问题。爪瓣的外形采用向内弯曲的弧形钩状结构，瓣体边缘做了加厚耐磨处理，在抓取废钢、石块这类硬质尖锐物料时，能避免瓣体边缘被物料砸变形，同时弧形的爪瓣在闭合后会在底部形成一个相对封闭的容料空间，小块散料不会从瓣体的缝隙中大量漏出，相比平口抓斗对不规则物料的包容度更高。

　　设计过程中针对不同作业场景的适配性做了结构优化，爪瓣的开合行程做了合理控制，完全张开时爪瓣的最大外径适配常见的散料料坑、货运车厢的内部宽度，不会出现张开后卡到车厢侧壁或者料坑边缘的问题；完全闭合时，六个爪瓣的尖端在中心位置聚拢，能保证小块物料不会从底部缝隙掉落。中心筒体内部预留了驱动机构的安装空间，不管是采用液压驱动还是钢丝绳机械驱动的形式，都能在这个筒体内完成驱动组件的布置，不需要额外在外部加装突出的结构件，避免作业过程中突出构件碰撞料堆或者周边设备。

　　在受力校核层面，每片爪臂的板材厚度都按照额定抓取重量的1.5倍动载系数做了强度验算，铰接点的销轴采用合金结构钢加工，配合自润滑轴套，能在多粉尘的露天作业环境下长期工作不需要频繁加注润滑脂，降低日常维护的工作量。爪瓣表面的加强筋沿着受力方向布置，从铰接支点一直延伸到爪瓣尖端，避免抓取大块重型物料时爪瓣出现弯折变形。顶部连接座和中心筒体的连接位置做了一圈环形加强筋，分散起吊时的集中应力，避免长期重载作业后连接位置出现焊缝开裂的问题。

　　实际作业时，这套抓斗可以根据物料的密度调整抓取的开合度，抓取密度较大的废钢、矿石时，可以控制爪瓣半开状态下插入料堆，再完全闭合抓取，能保证单次抓取的重量在起重机的额定起重量范围内，不会出现超载问题；抓取密度较小的生活垃圾、松散木片时，可以将爪瓣完全张开后落料，最大化容料空间，提升单次作业的转运效率。和常规的双瓣抓斗相比，多瓣结构对物料的形状适应性更强，哪怕是形状极不规则的混凝土块、废钢构件、树根这类物料，多个爪瓣可以从不同方向嵌入物料的缝隙中，形成稳定的包覆抓取，不会出现物料滑落的风险。

　　安装尺寸上，整套抓斗的闭合总高度适配常规起重机的起升高度余量，不会因为抓斗自身高度过大导致起重机起升行程不足，无法将物料提升到要求的卸料高度；爪瓣完全张开时的最大外径也充分考虑了作业现场的通道宽度，在厂房内、车厢内等狭窄空间作业时，不会因为张开尺寸过大剐蹭周边结构。整个结构没有复杂的异形曲面构件，所有板材都是常规的工程用钢板，切割焊接的加工难度低，后期使用过程中如果某一片爪瓣出现磨损变形，可以单独更换对应的爪瓣构件，不需要整体报废抓斗，能有效降低设备的后期维护成本。
