带孔销连接镀锌卸扣式索具结构

　　在起重吊装、物料转运、户外缆索固定这类常年接触潮湿、多尘工况的场景里，连接构件的可靠性直接决定整套作业系统的安全冗余，这款带对孔与横销的镀锌构件，正是针对这类重载连接需求设计的受力部件。从实际使用场景来看，这类构件常被用于起重作业中钢丝绳与吊点的衔接、户外电力塔架的拉线固定、矿山设备的缆绳张紧端连接，甚至是重型运输车辆的货物绑扎点位，需要同时承受静态拉伸载荷与作业过程中的瞬时冲击载荷，同时还要耐受户外雨淋、粉尘附着带来的腐蚀影响，因此在结构设计与表面处理上都做了针对性的匹配。

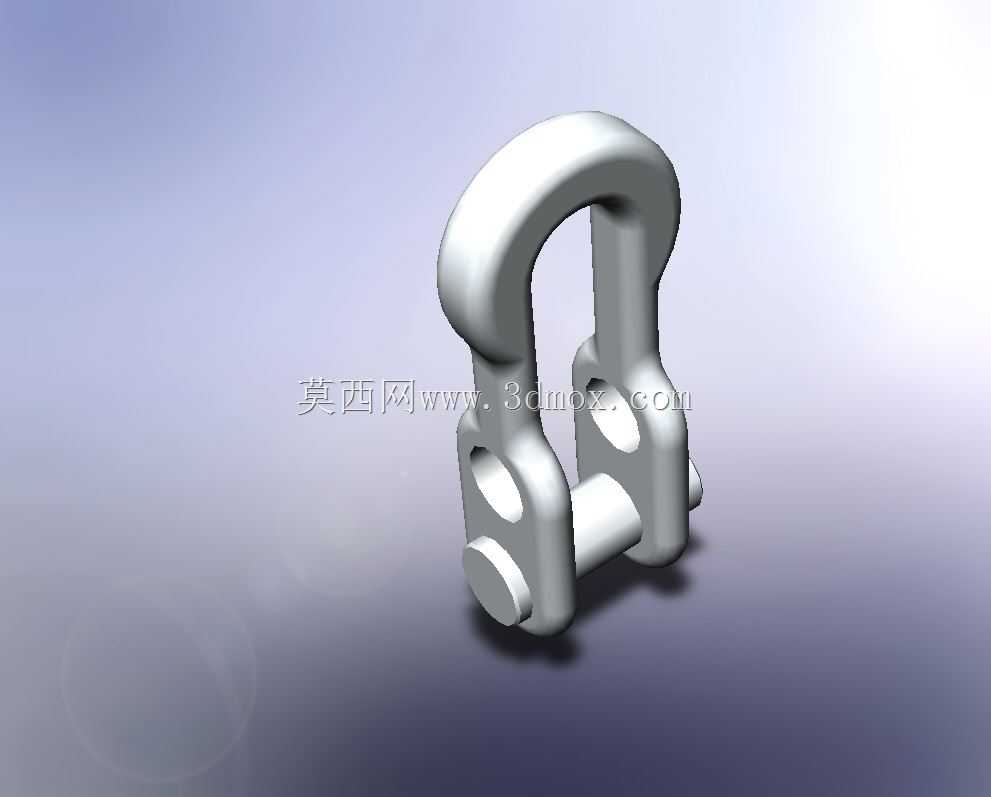

　　从结构设计逻辑来看，构件主体采用对称的U型弯臂结构，弯臂的圆弧过渡段没有做尖锐棱角处理，而是采用大曲率圆弧平滑过渡，这一设计并非单纯为了外观规整，而是为了避免应力集中——在承受轴向拉伸载荷时，圆弧段的应力会沿着曲面均匀分散，不会在转角位置出现应力峰值导致构件断裂。两个平行的支臂上分别加工有同轴的贯通销孔，其中一侧支臂的销孔端部做了沉台处理，用于容纳横销的端帽，避免横销在受载时出现轴向窜动；另一侧的销孔与横销采用间隙配合，装配时可以直接将横销穿入两个支臂的孔位，完成与被连接件的铰接。横销本身采用圆柱光轴结构，没有额外的螺纹结构，相比螺纹连接的销体，光面横销在承受剪切载荷时不会因为螺纹牙型的缺口效应降低抗剪强度，更适合大载荷的频繁装拆场景。支臂上额外设置的一对小孔，是用于穿装保险销或者防脱卡簧的，当横销装配到位后，在小孔内插入开口销或者卡簧，就能限制横销的轴向位移，避免作业过程中因为构件晃动、振动导致横销脱出，这一细节设计直接补上了铰接结构最容易出现的脱开风险点。

　　从安装边界与尺寸适配的角度来看，这类构件的U型开口宽度决定了它能适配的连接件厚度，设计时开口尺寸预留了足够的装拆间隙，既可以容纳单根钢丝绳的套环，也能同时穿装两层吊耳板，不会因为间隙过小导致装配时需要强行撬动支臂，也不会因为间隙过大导致连接件在开口内出现过大的窜动磨损。弯臂的内圆弧半径匹配常规起重索具的套环曲率，当钢丝绳套环卡入U型槽内时，接触面能够实现较大面积的贴合，避免局部压强过大压伤钢丝绳或者构件本体。横销的直径与支臂的厚度做了等强度匹配，按照材料力学的剪切强度与拉伸强度计算逻辑，横销的双剪切面承载能力略高于支臂的拉伸承载能力，这样在出现极端过载情况时，构件会先出现支臂的塑性变形预警，而不会发生横销突然断裂的脆性失效，给作业人员留出应急处置的反应时间。

　　表面采用的镀锌处理，并非简单的装饰性镀层，而是针对户外工况的防腐设计，镀锌层的厚度能够满足中性盐雾试验的长时间耐蚀要求，即使在沿海高盐雾、工矿多酸碱粉尘的环境下使用，也能在较长周期内避免基体材料出现锈蚀，不会因为锈蚀导致销孔配合间隙变大、构件截面被腐蚀削弱，降低承载能力。构件的所有外露边缘都做了倒钝处理，没有锋利的毛刺，一方面是避免装配时划伤作业人员的手部，另一方面也能减少镀层在边缘位置的应力集中，避免镀层在受载变形时出现大面积脱落。

　　在实际选型使用时，需要注意这类构件的额定载荷匹配，不能超载荷使用，同时装配时要确认横销完全穿入两个支臂的销孔，保险销可靠插入小孔内，避免半穿状态下受载。日常维护时只需要定期检查横销与销孔的磨损量，当磨损量超过原尺寸的一定比例时及时更换，不需要做复杂的润滑保养，镀锌层本身的自润滑特性也能减少销孔与横销之间的摩擦卡滞，装拆时不需要额外涂抹润滑脂就能顺利穿拔横销，适合野外无维护条件的作业场景。这类构件相比焊接式的固定吊点，优势在于可以快速装拆，能够在不同的作业点位之间灵活周转使用，不需要在每个吊点都焊接固定的连接结构，大幅降低了现场作业的准备成本，也减少了焊接结构带来的母材应力集中问题。
