带限位座的圆柱螺旋压缩弹簧试验结构

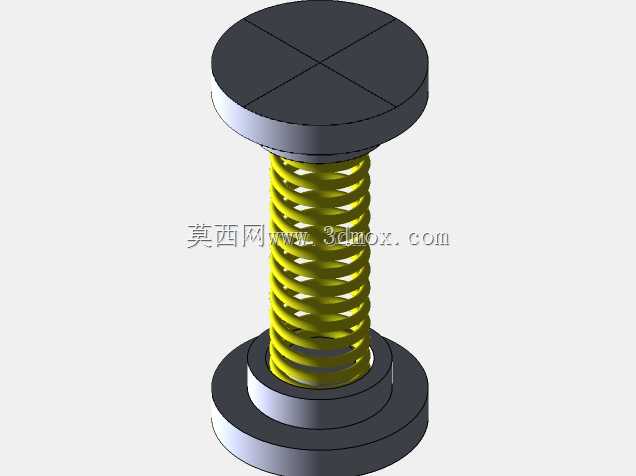

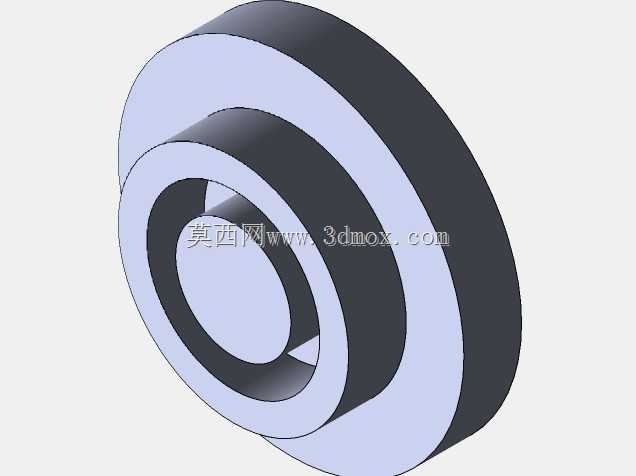

　　这套弹簧试验结构主要面向弹性元件力学性能验证场景搭建，在常规圆柱螺旋压缩弹簧的基础上增设了上下同轴限位座，解决了裸弹簧做轴向加载试验时容易出现的侧向偏移、加载端滑脱问题。在车间实际的弹性元件入厂检验、教学场景的力学演示、小批量弹簧的刚度抽检环节，这套结构都能直接适配常规的压力加载工装，不需要额外定制夹持辅具。上下限位座采用同轴圆盘设计，下端圆盘为固定支撑端，中心设置了定位凸台，刚好卡入弹簧的内圈，避免弹簧在压缩过程中出现径向窜动；上端圆盘为加载端，盘面做了平面度处理，保证加载力始终沿弹簧轴向传递，不会出现偏载导致的弹簧刚度测试数据失真。弹簧本身采用等节距圆柱螺旋结构，线径、中径、有效圈数的匹配完全符合常规压缩弹簧的设计规范，

　　自由状态下弹簧两端分别与上下限位座的定位面贴合，没有预紧间隙，安装时只需要将弹簧套入下端定位凸台，再盖上上端加载盘即可完成装夹，整个装夹过程不需要额外紧固件，适配快速换样的测试需求。从安装边界来看，下端限位盘的直径大于弹簧外径两倍以上，可直接放置在压力试验机的工作台面上，不需要额外的压板固定，依靠盘面与工作台的摩擦力即可保证测试过程中结构不发生滑移；上端加载盘的直径与下端保持一致，可直接匹配压力试验机的压头工作面，不需要加装过渡垫块。在实际使用过程中，这套结构可以完成弹簧的刚度测试、极限压缩量测试、疲劳循环预试验等多个测试项目，上下限位座的存在还能避免弹簧被过度压缩后出现崩飞的安全隐患，测试过程中即使弹簧发生断裂，

　　残段也会被限制在两个圆盘之间，不会对操作人员造成伤害。设计过程中特意将限位座的定位凸台高度设置为弹簧并紧高度的三分之一，既保证了弹簧压缩到并紧位置时凸台不会与上端加载盘发生刚性碰撞，又能在弹簧全行程压缩过程中始终保持径向约束。弹簧的两端都做了并圈磨平处理，磨平角度不小于270度，保证弹簧端面与限位座盘面的接触面积足够，不会出现局部应力集中导致的弹簧早期断裂。这套结构除了用于试验场景外，也可以直接作为小载荷缓冲结构集成到小型自动化设备的限位工位中，比如输送线的端部缓冲、工装夹具的快退缓冲位，只需要根据实际需要的缓冲力更换对应刚度的弹簧即可，上下限位座的尺寸可以直接适配常规的型材安装槽，不需要额外加工连接孔。在建模过程中，

　　弹簧的螺旋线完全按照实际加工参数生成，有效圈数、支撑圈数的比例符合机械设计手册的相关要求，限位座的倒角、凸台拔模角度都按照实际机加工工艺设置，不存在无法加工的特征结构，导出的工程图可以直接用于车间的小批量加工。针对试验场景的特殊需求，上端加载盘的顶面还预留了百分表安装位，可以直接架设位移传感器，实时采集弹簧压缩过程中的形变量数据，不需要额外搭建测量支架，减少了试验前的准备工作量。下端支撑盘的底面做了防滑纹理处理，在没有压板固定的情况下，即使加载到弹簧的极限载荷，结构也不会在工作台面上发生滑移，保证测试数据的准确性。
