屋顶分布式光伏太阳跟踪支撑装置

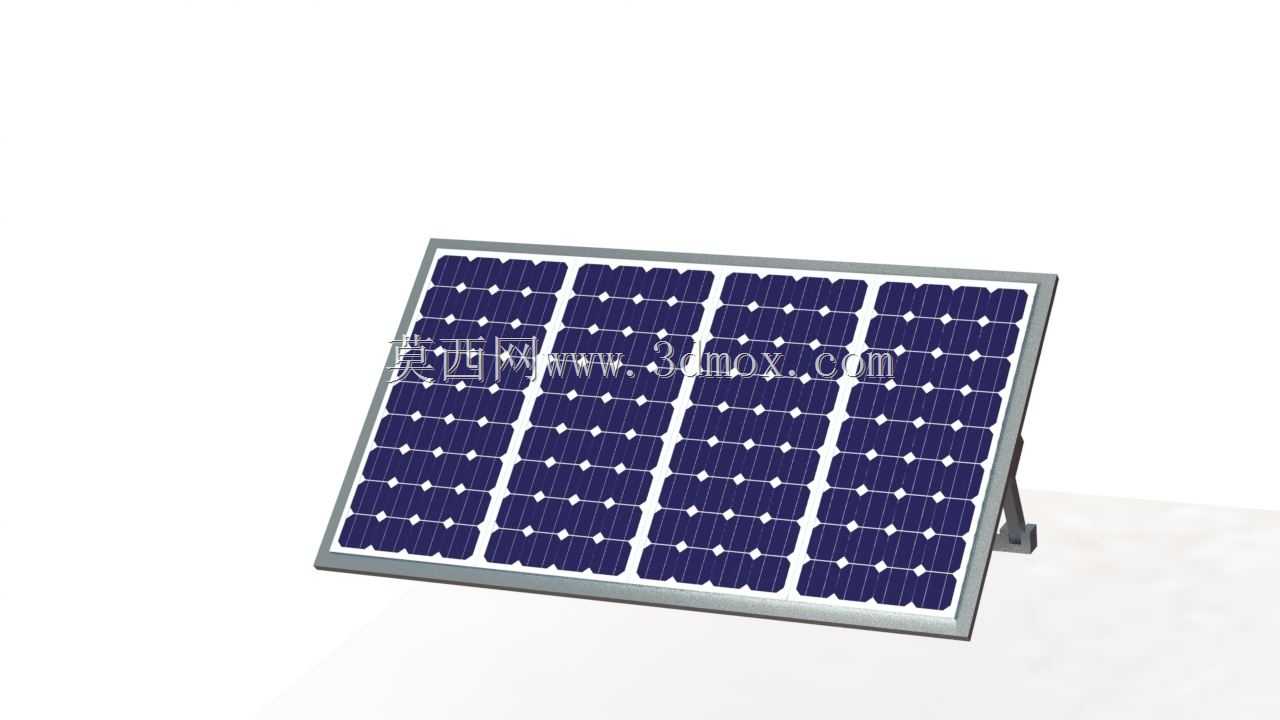

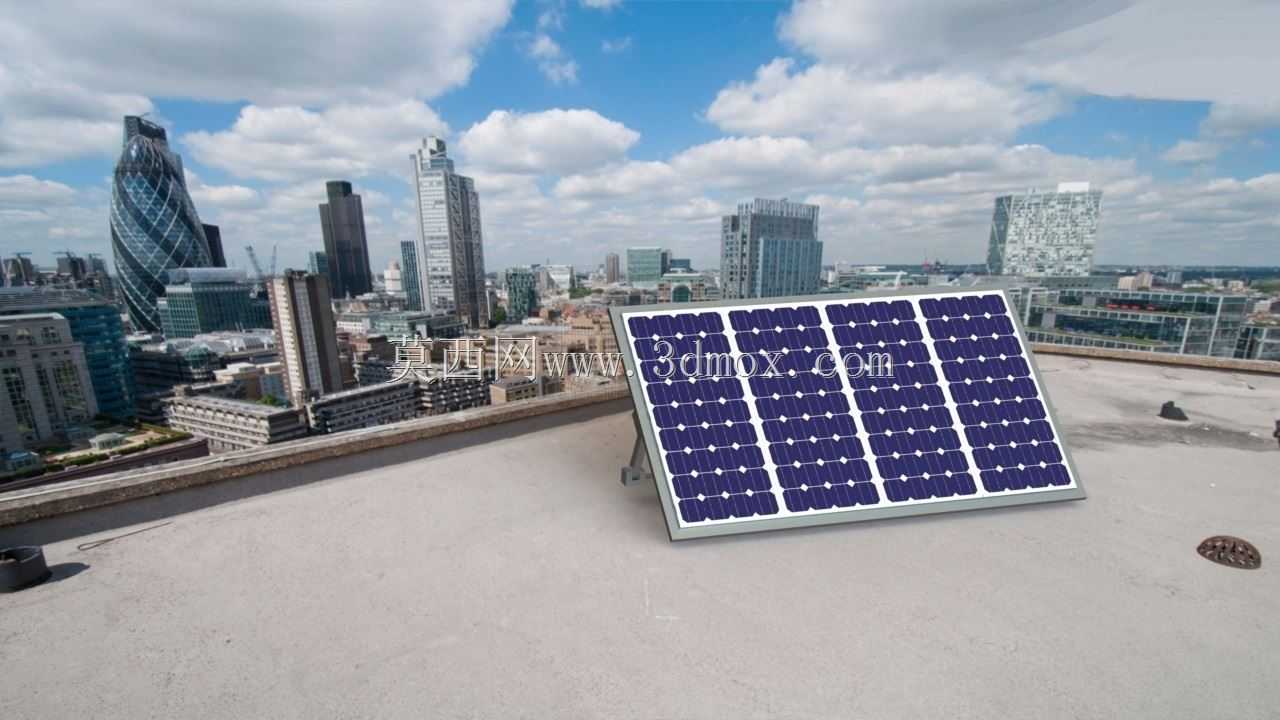

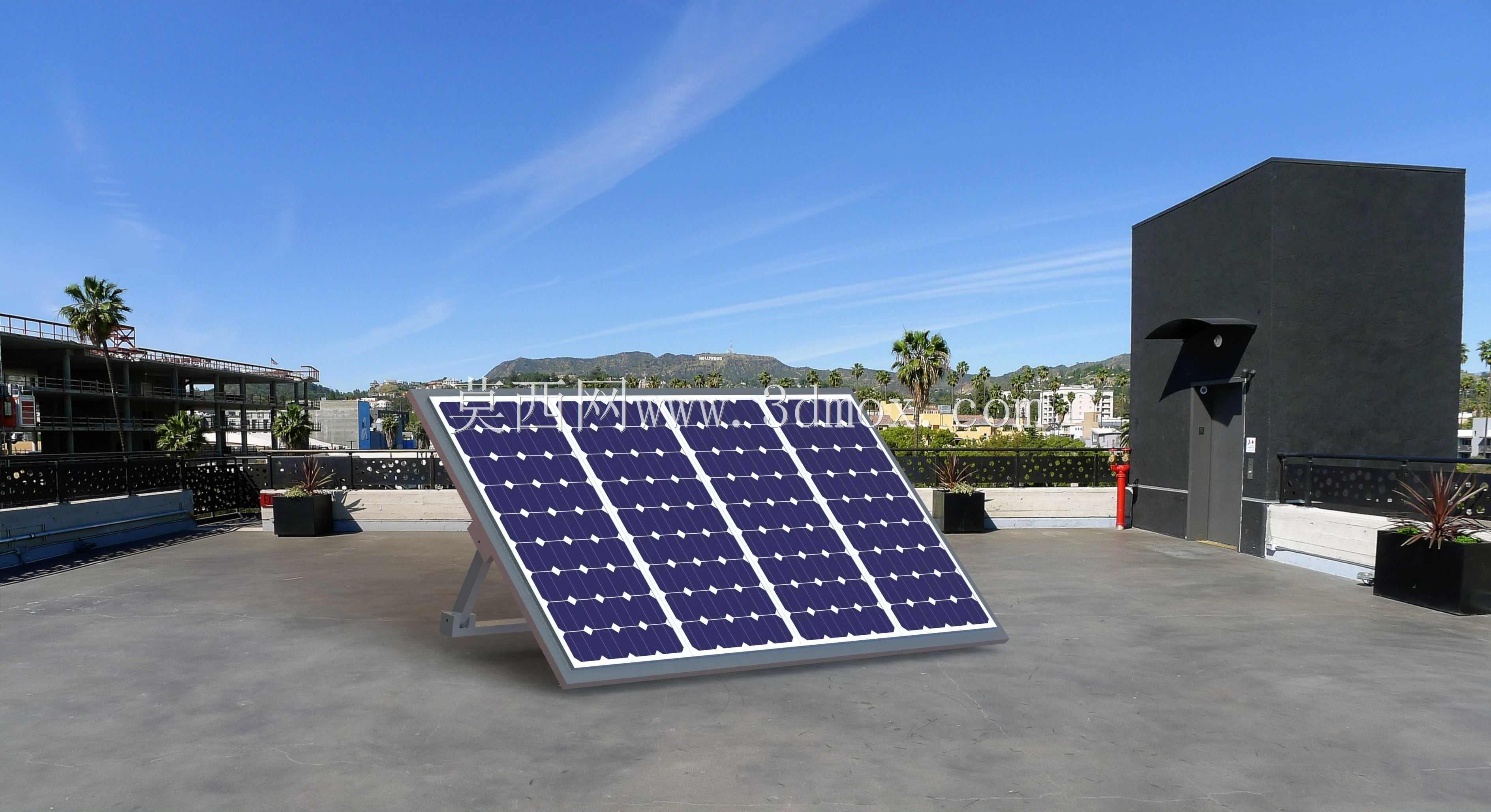

　　这套太阳跟踪装置主要适配分布式屋顶光伏场景，在城市建筑平屋顶、工商业厂房屋顶的零散装机场景中，相比固定倾角支架能有效提升光伏组件的受光时长。日常运行中，装置会根据太阳实时方位调整光伏板的俯仰与水平角度，避免固定支架在早间、傍晚时段因入射角过大导致的发电效率折损，尤其适配纬度偏高、太阳高度角年变化幅度大的区域，能在不增加光伏板铺设面积的前提下提升单位面积的发电产出。从结构设计逻辑来看，整套装置采用分体式支撑架构，底部支撑脚直接贴合屋顶混凝土面层做固定，无需大面积破坏原有屋面防水层，支撑立柱采用矩形截面型钢焊接，兼顾抗风载能力与自身重量控制，避免给屋面带来额外的承重负荷。角度调节机构采用双轴联动设计，

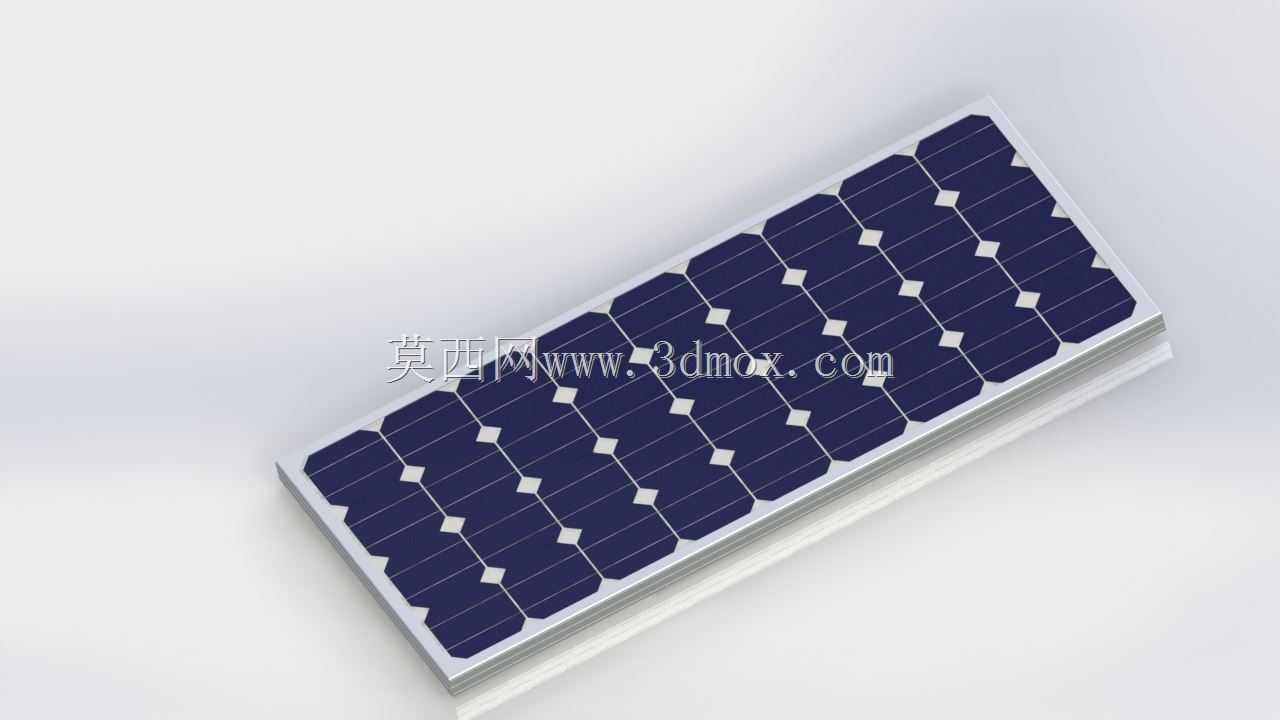

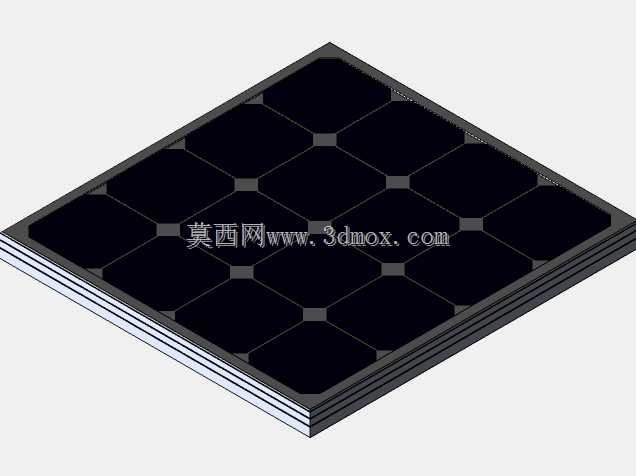

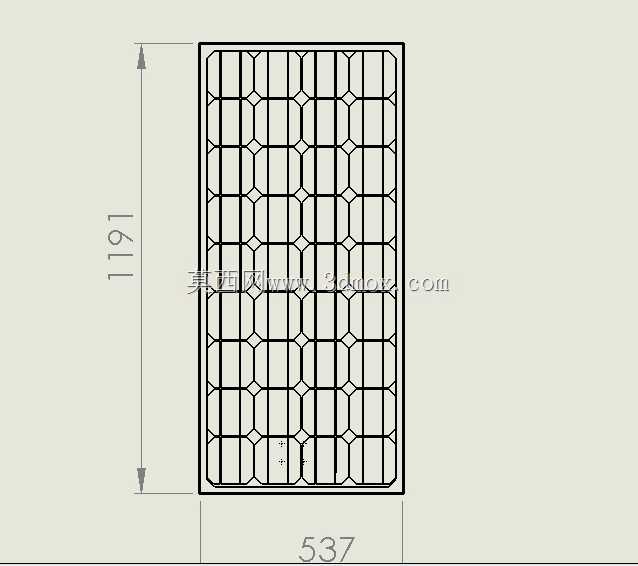

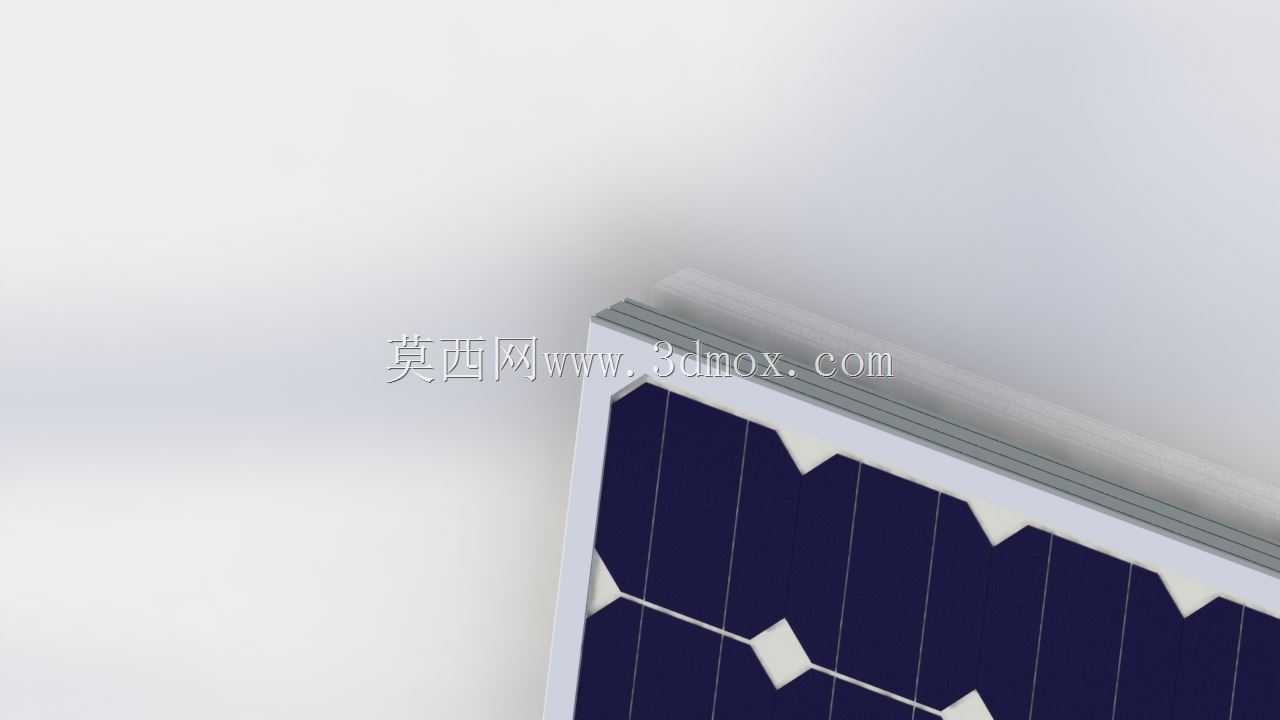

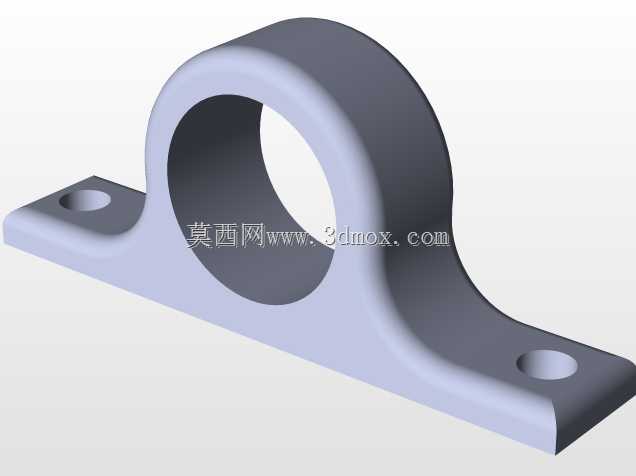

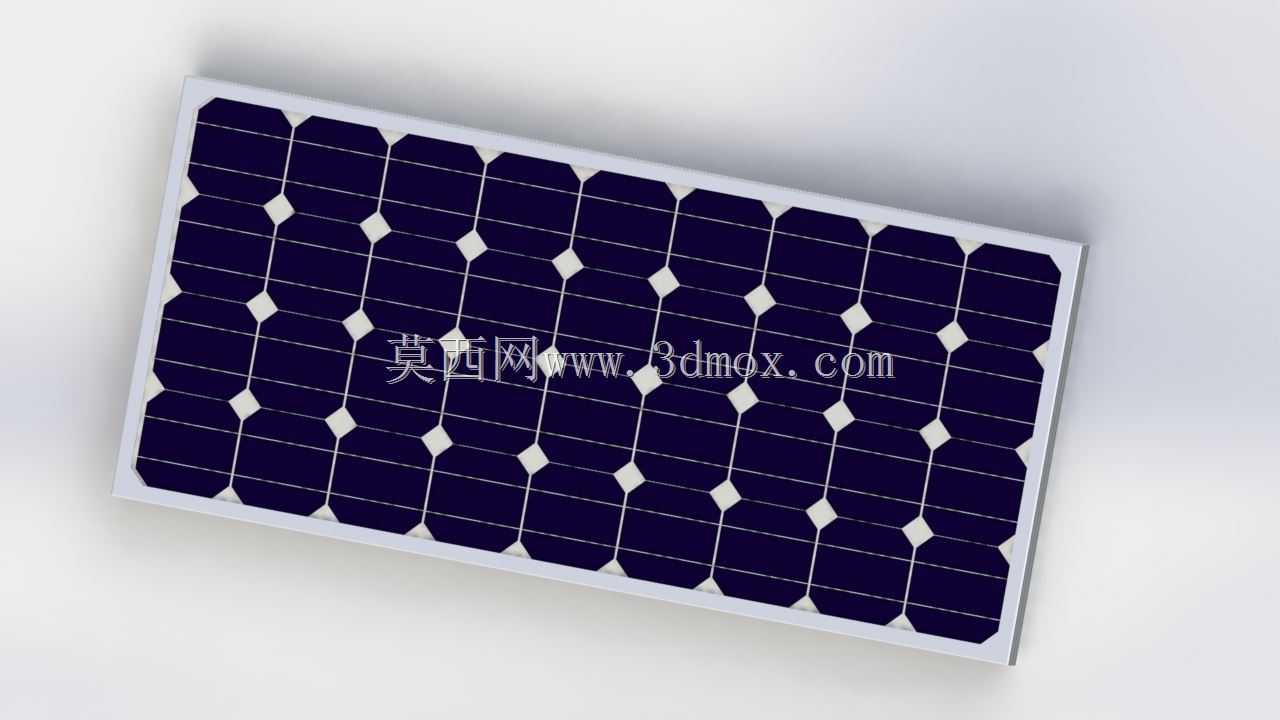

　　水平回转部分承载整个光伏板架的周向转动，俯仰调节部分则连接光伏板安装框架，两个维度的调节行程经过限位设计，不会出现超程碰撞或线缆拉扯的问题。光伏板安装框架采用标准化型材拼接，适配常规尺寸的晶硅光伏组件，框架预留的安装孔位兼容主流组件的安装孔距，现场安装时无需二次打孔加工，直接通过标准压块即可完成组件固定。整套装置的安装边界需要提前核算，单套装置覆盖的光伏板面积对应的回转半径内不能有遮挡物，相邻两套装置的排布间距要结合当地冬至日的阴影长度计算，避免早间、傍晚时段相邻设备互相遮挡。考虑到屋顶场景的运维需求，装置的转动铰接点都做了防尘密封处理，减少户外风沙、雨水对铰接转动副的侵蚀，日常运维仅需定期检查紧固件松紧即可，无需频繁加注润滑脂。

　　在结构强度校核阶段，设计时已经考虑了沿海地区的风载要求与北方地区的雪载要求，支撑结构的型材壁厚、连接螺栓的强度等级都经过受力验算，能应对常规极端天气下的载荷冲击。整套装置的布线走支撑立柱内部的空腔，避免线缆长期暴露在户外被紫外线老化，同时也让整体外观更整洁，不会出现线缆杂乱缠绕的问题。从实际落地的适配性来看，这套装置既可以单套独立运行，也可以多套组网联动，适配不同装机容量的分布式光伏项目，不管是小型户用屋顶还是中型工商业屋顶都能灵活排布，不需要对原有屋面做大规模改造，安装施工的周期也比大型地面追日电站的设备更短。
