农用甜菜收获输送装载作业设备结构

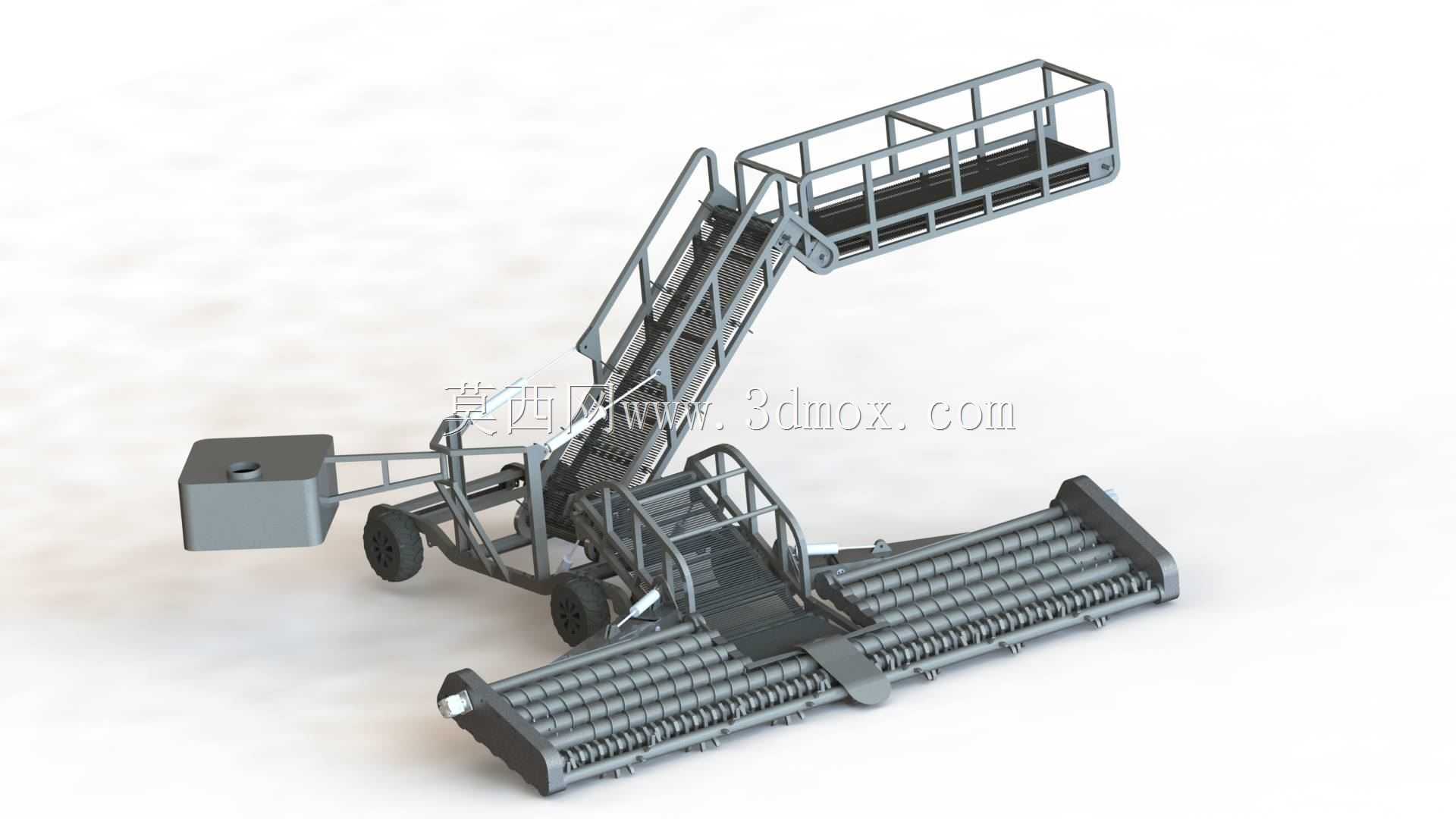

　　这款设备主要面向甜菜规模化种植产区的收获后转运作业场景，适配北方大面积连片甜菜种植地块的收获配套需求，解决传统甜菜收获后人工捡拾装车效率低、劳动强度大的痛点，可与甜菜收获机配套衔接，也可独立在田间地头完成散料甜菜的归集、提升、装车全流程作业。从结构设计来看，设备前端采用辊轴式集料输送台，多组平行排布的带拨齿辊轴可将地面散落的甜菜块根平稳拨送到输送通道内，辊轴间隙经过针对性设计，可在集料过程中漏除附着的泥土、碎叶等杂质，减少后续清选环节的工作量，集料台的前端做了圆弧过渡处理，避免作业过程中剐蹭损伤甜菜块根表皮，降低糖料损耗。集料台与中部倾斜输送梯采用铰接连接结构，可根据作业需求调整输送梯的抬升角度，适配不同高度的运输车辆货厢，

　　输送梯表面采用防滑格栅踏板结构，两侧加装防护栏，既可以保证甜菜块根在提升过程中不会滚落，也可在设备检修时作为人员攀爬的通道，兼顾作业安全与维护便利性。设备中部设置带护栏的操作平台，作业人员可站在平台上观察输送状态，及时处理卡滞的块根或杂物，平台下方布置设备的行走轮系与配重结构，后侧的配重箱可根据作业时的抬升高度添加配重块，避免设备前端负载过大出现翘头失稳的情况，行走轮采用宽幅农用轮胎，降低对田间土壤的压实程度，同时适配田间不平整路面的通行需求，轮系的转向结构做了简化设计，可由农用拖拉机牵引转场，也可在小范围内通过人力推动调整作业位置。设备的动力传递采用模块化布局，集料辊轴、输送梯的传动带均采用独立的张紧结构，

　　日常维护时可快速调整张紧度，更换易损件无需拆解整体机架，输送梯的抬升采用液压驱动结构，操作人员可在操作平台上通过控制阀组实时调整抬升高度与角度，作业过程中可根据运输车的停靠位置灵活调整出料端的位置，无需反复挪动整车。从安装边界来看，设备作业状态下的最大水平长度适配常规农村田间道路的通行宽度，运输状态下可将倾斜输送梯放平，降低整体高度与长度，满足乡村道路的运输限界要求，集料台的最低作业高度可贴合地面，不会出现离地间隙过大导致的漏料问题，最高抬升状态下的出料端高度可覆盖常规农用运输车、中型货运卡车的货厢高度，适配不同转运车辆的装载需求。结构设计过程中充分考虑了田间作业的恶劣工况，所有机架结构采用矩形钢管焊接成型，

　　关键受力位置做了加强筋处理，焊接部位均做了去应力处理，避免长期在颠簸工况下出现焊缝开裂的问题，所有转动部位均加装密封式轴承，防止田间泥土、灰尘进入轴承内部加剧磨损，延长设备的连续作业时间。设备的出料端设置导流挡板，可将提升上来的甜菜块根引导到货厢内部，避免块根从高处直接坠落出现摔损，导流挡板的角度可微调，可根据货厢的装载进度调整落料位置，减少人工平料的工作量。整体结构没有冗余的复杂构件，大部分零部件都采用通用标准件，后期维修更换配件的成本较低，适合基层农业生产合作社、家庭农场的使用需求，作业时仅需1-2名操作人员即可完成全流程的装载作业，相比人工捡拾装车的作业模式，效率可提升十倍以上，同时大幅降低作业人员的劳动强度，减少甜菜块根的收获转运损耗。
