单室便携小型家用烘焙电烤箱结构设计

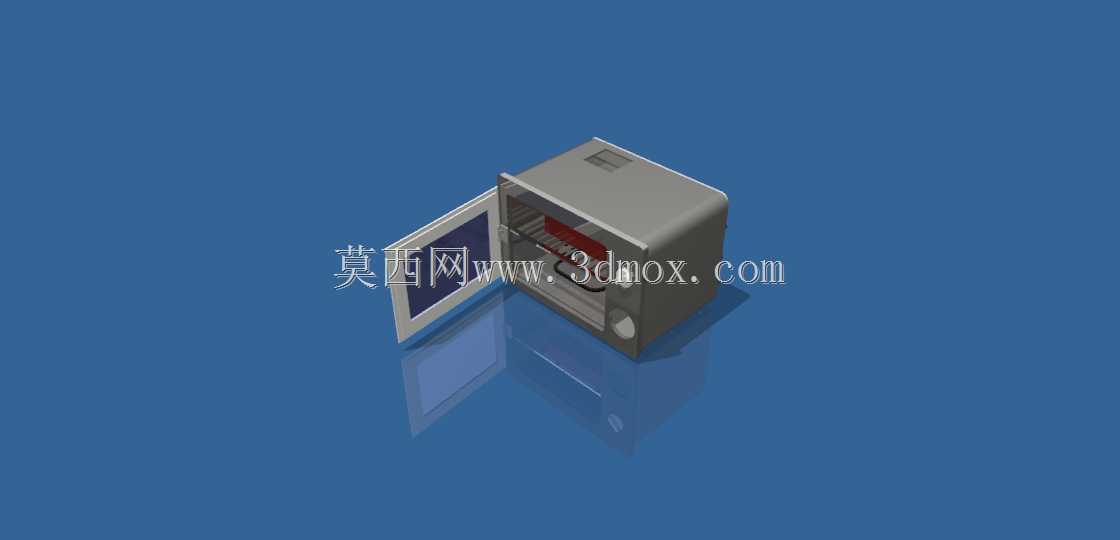

　　这款单室结构的小型便携烤箱，核心定位是满足小空间场景下的食物加热、烘焙需求，不管是独居用户的小户型厨房台面摆放，还是租房群体的临时烹饪需求，甚至是短途户外露营时搭配便携电源使用，都能适配对应的使用场景。从实际用途来看，它既可以完成吐司加热、半成品食材复热这类高频简易操作，也能支撑小分量的蛋挞、饼干、小型戚风蛋糕这类基础烘焙作业，相比大容量嵌入式烤箱，它的占用空间更小，移动搬运的门槛更低，不需要固定安装位置，使用场景的灵活度更高。

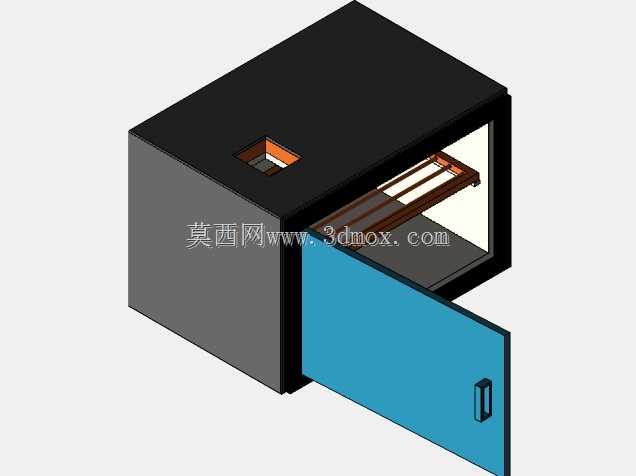

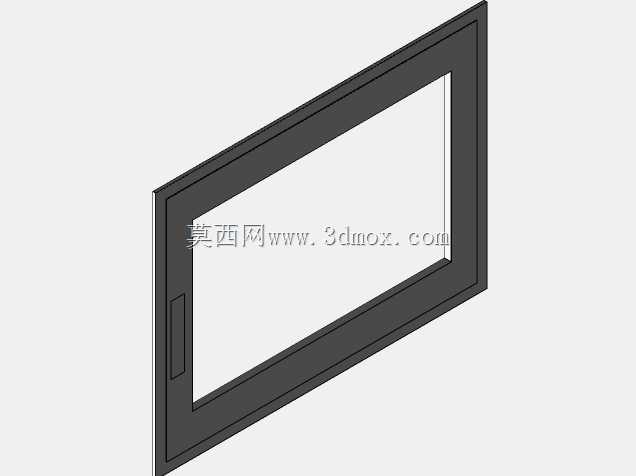

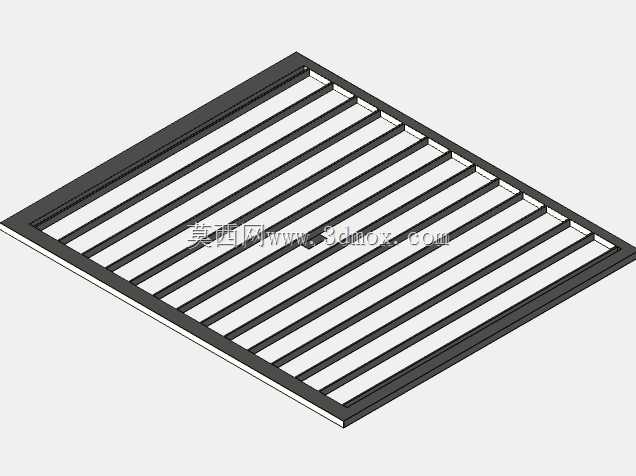

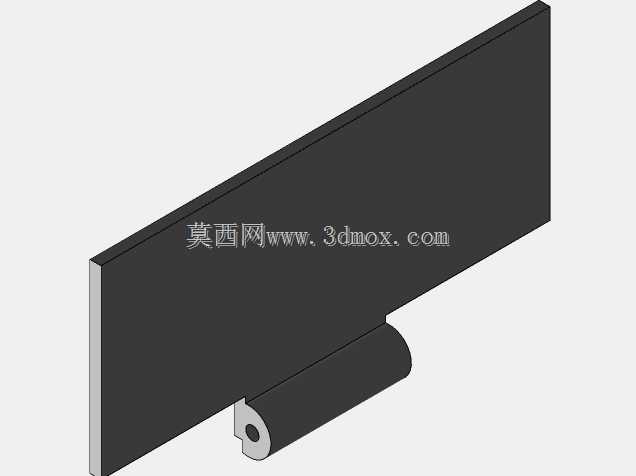

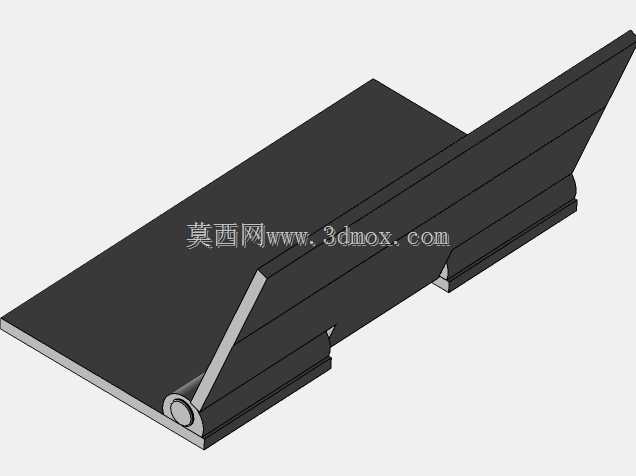

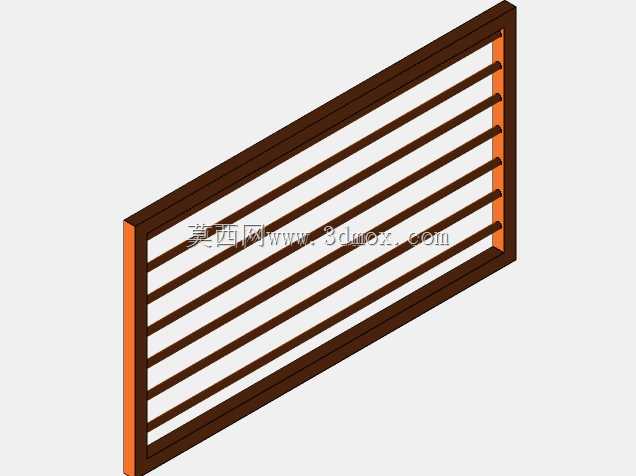

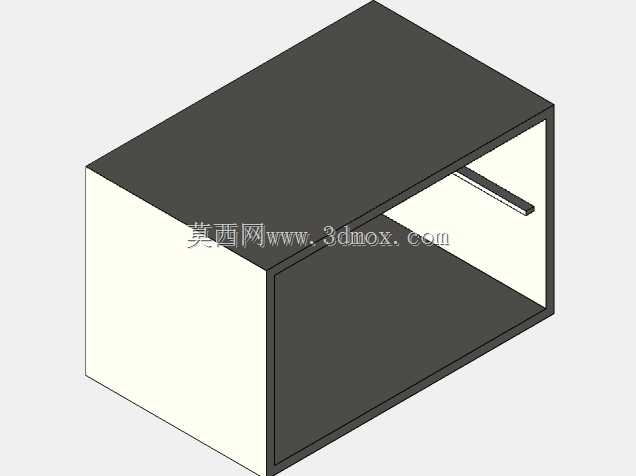

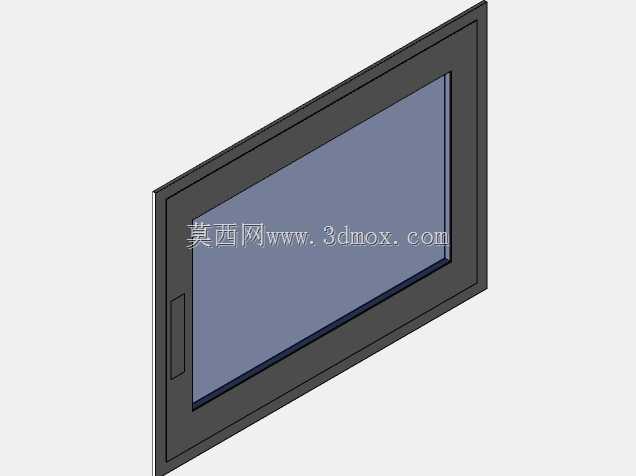

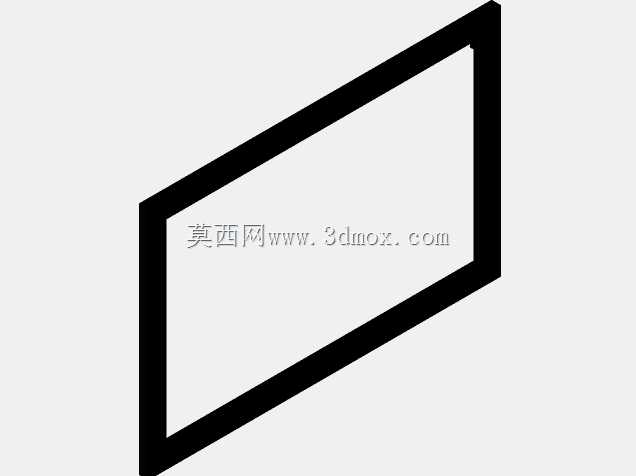

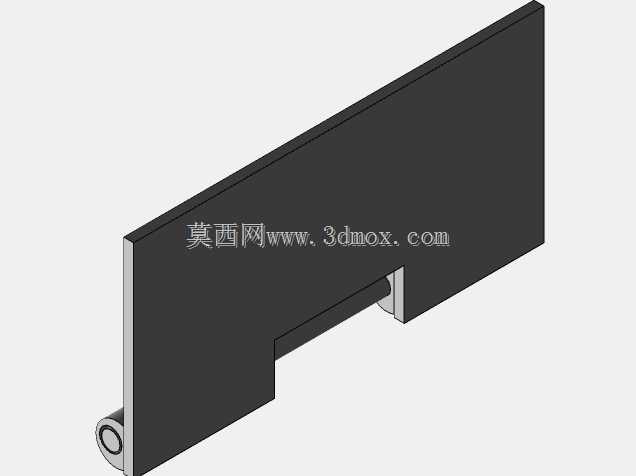

　　从功能特性的设计逻辑来看，整个腔体采用单室独立布局，没有设置分层隔温的多腔结构，这样的设计一方面可以压缩整体外形尺寸，另一方面也能让腔体内的热循环路径更短，加热管产生的热量可以在更小的空间内快速循环，减少预热等待的时间，小容量腔体也能降低空烧阶段的能耗，匹配小分量食材加工的能耗需求。门体采用侧开式铰链结构，开合角度可以支撑到接近90度的停留位置，取放食材的时候不会因为门体回弹造成磕碰，门体上配置的透明视窗可以在不开门的情况下观察内部食材的加热状态，减少开门带来的热量流失，避免腔体内温度骤降影响食物加工效果。腔体内部设置了可抽拉的烤盘托架，托架的卡位做了防滑限位设计，抽拉过程中不会因为用力过猛导致烤盘滑落，托架的支撑位置预留了2档高度调节空间，可以根据食材的体积大小调整加热距离，避免距离加热管过近导致局部烤焦，或是距离过远导致加热效率不足。

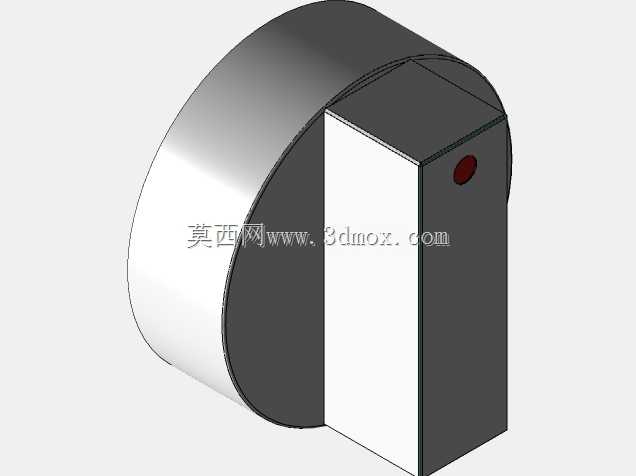

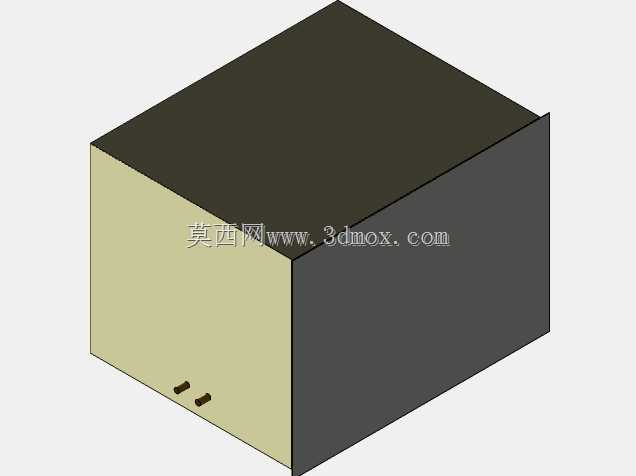

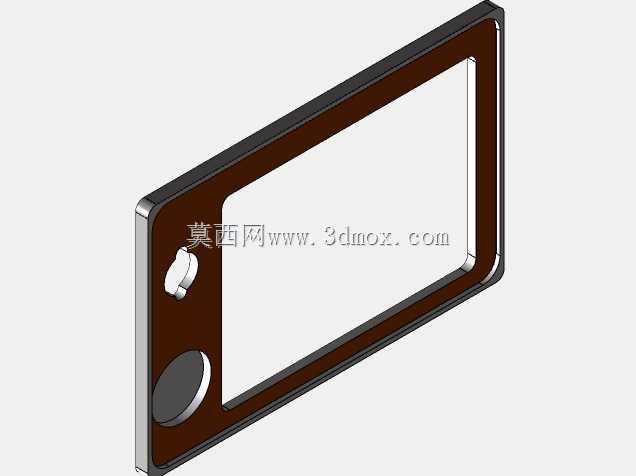

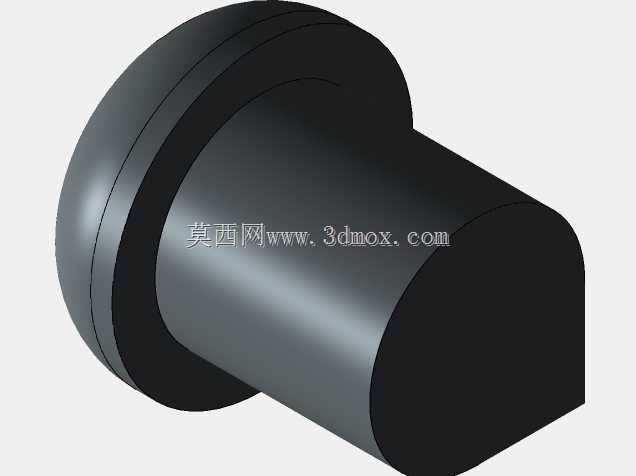

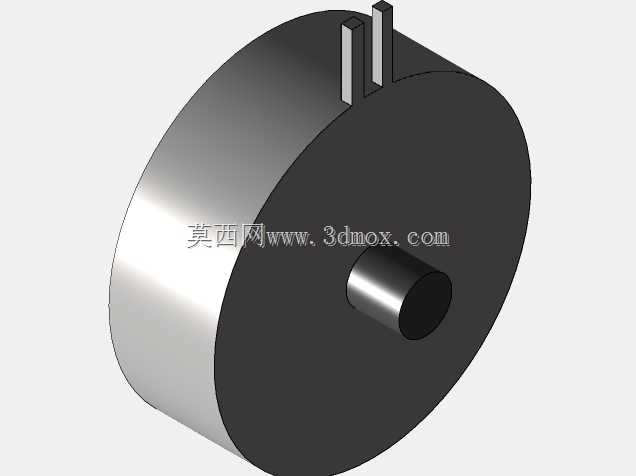

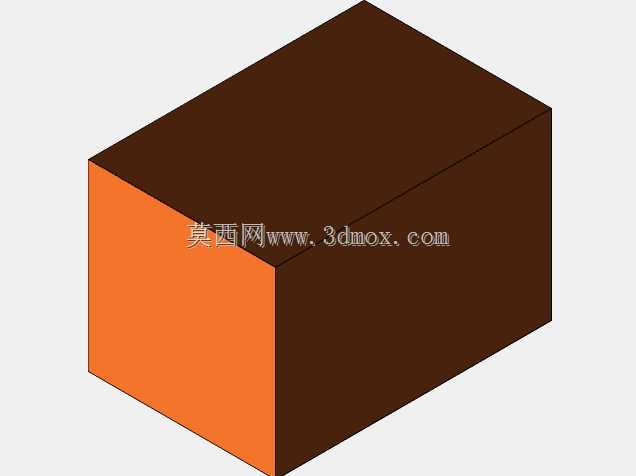

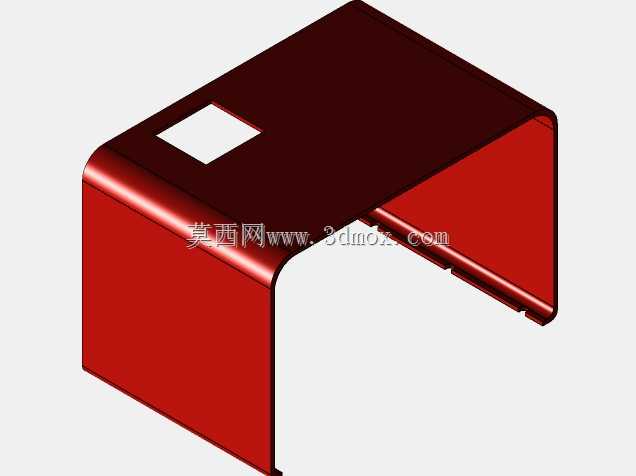

　　在整体结构的设计思路上，首先考虑的是便携属性的落地，整机的外壳采用圆角过渡处理，没有突出的尖锐棱角，搬运过程中不会剐蹭用户或是周边物品，外壳与内部加热腔体之间预留了隔热层的安装空间，填充的隔热材料可以阻断内部热量向外传导，避免设备运行过程中外壳温度过高造成烫伤风险，同时也能减少腔体热量向外散失，提升热利用效率。控制区域设置在腔体正面的侧方位置，旋钮的操作阻尼做了适配调整，旋转调节温度和时间的时候有清晰的档位反馈，不需要额外看标识也能通过手感判断调节幅度，控制模块与加热腔体之间做了隔热隔断，避免长期高温传导影响控制元件的使用寿命。设备底部设置了四个防滑支撑脚，放置在光滑台面的时候可以增加摩擦力，避免开关门的时候设备出现滑移，支撑脚的高度预留了10mm左右的底部间隙，既可以让设备底部的空气流通辅助散热，也能避免设备底部的温度直接传导到台面上，对台面材质造成热损伤。

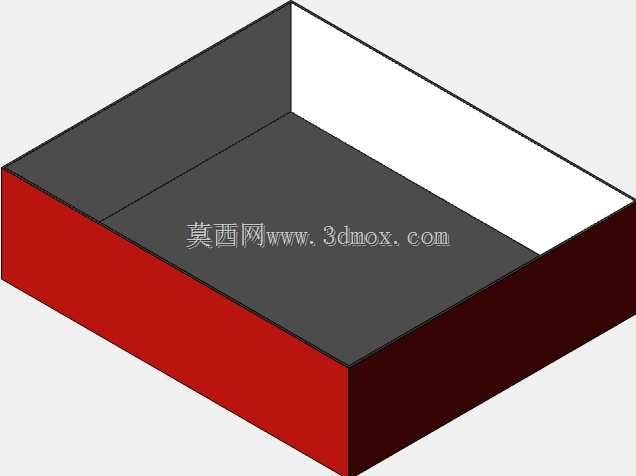

　　从外形尺寸与安装边界的角度来看，整机的长宽高尺寸控制在小型台面设备的适配范围内，宽度方向不超过400mm，深度方向不超过350mm，高度方向不超过300mm，常规的厨房台面预留位置都可以轻松放置，不需要对现有厨房布局做改造。设备后侧预留了电源线的出线位置，电源线的走线槽做了防弯折处理，长期使用过程中不会因为线材反复弯折出现线芯断裂的问题，后侧与墙面之间只需要预留50mm左右的散热间隙就可以满足运行时的通风需求，不需要预留过大的后部空间。门体的开合半径在设计阶段就做了边界校核，当设备放置在距离墙面100mm以上的台面上时，门体完全打开不会碰到后方墙面，也不会超出常规台面的前缘位置，使用过程中不会出现干涉问题。内部加热腔体的有效容积控制在12L左右，刚好可以容纳6寸的圆形烘焙模具，或是同时放置4片常规尺寸的吐司，匹配1-2人使用的食材加工分量，不会因为容积过大造成空间浪费，也不会因为容积过小无法满足日常使用需求。腔体内部的加热管采用上下平行布置的方式，上方加热管距离腔体顶部预留了足够的安全距离，避免高温长期烘烤顶部外壳加速材料老化，下方加热管与腔体底部之间设置了接渣盘的安装位，接渣盘可以完全抽拉取出，日常使用过程中掉落的食物残渣会集中在接渣盘内，清洁的时候只需要抽出接渣盘清理即可，不需要伸手到腔体内部擦拭，降低了日常维护的难度。
