可折叠便携3D打印手持折扇设计

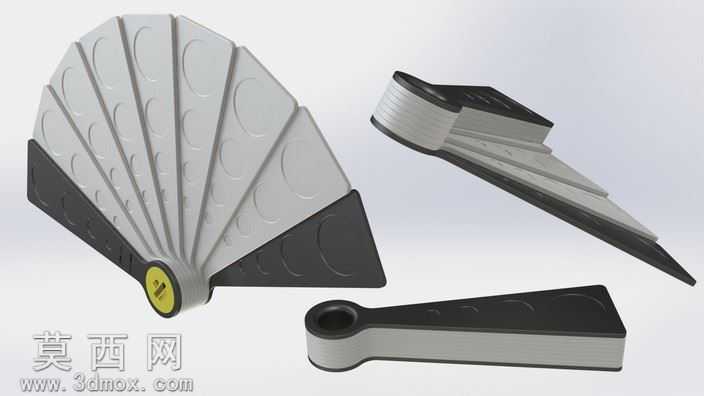

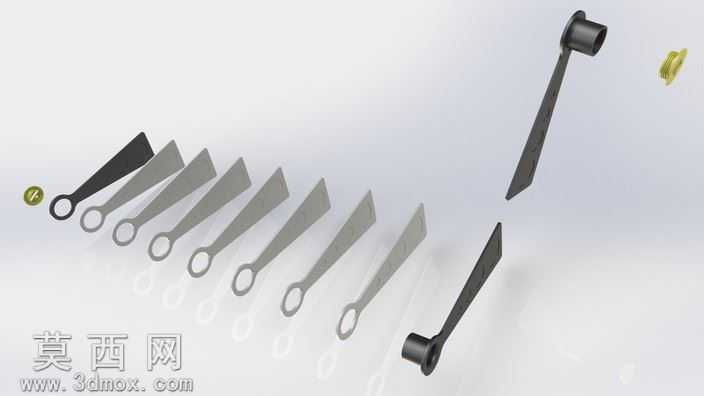

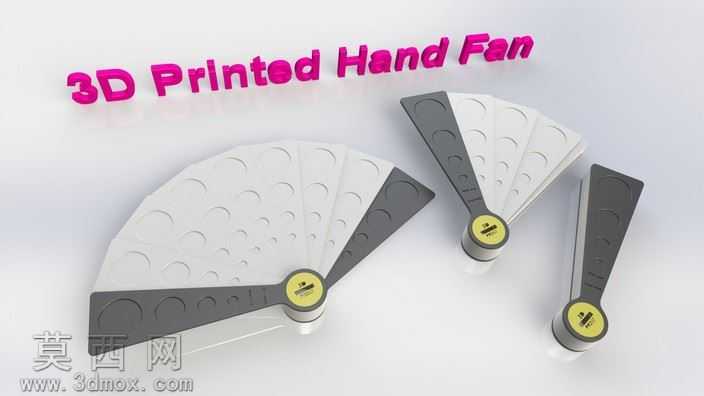

本作品为适配3D打印制作的可折叠手持折扇，整体建模围绕FDM熔融沉积成型的工艺特性展开，在SolidWorks中完成全参数化结构设计，所有零件均做了打印适配优化，避免大角度悬空结构，无需额外支撑即可完成桌面级3D打印机的生产制作。建模阶段首先完成扇体核心枢轴的结构搭建，作为整扇的旋转连接核心，枢轴部位设计了限位卡扣结构，既保证扇骨展开时的角度定位准确，又能在收拢时实现顺畅的折叠收纳，枢轴与各扇骨的连接轴孔采用间隙配合设计，预留了0.2mm的打印公差，避免打印后零件粘连无法转动。扇骨部分共设计十组独立构件，分为核心皮瓣、安装皮瓣、结束皮瓣、端盖四类结构，其中核心皮瓣作为主要的支撑组装基础，安装皮瓣排布在扇体中间位置承担扇面的支撑作用，结束皮瓣作为最外侧的封边结构，带螺纹的端盖与核心枢轴旋配完成整扇的组装锁紧，所有扇骨表面设计了均匀的圆形凹坑纹理，既提升了手持的摩擦力，又减少了打印过程中的材料消耗，同时让扇体外观更具设计质感。渲染阶段采用哑光硬质塑料材质模拟PLA打印成品的视觉效果，扇骨的深灰与浅白分色设计通过零件分件实现，无需后期上色即可获得撞色视觉效果，枢轴位置的标识区域做了轻微的凸起纹理设计，可在打印时通过换色实现标识的清晰呈现。整体设计遵循功能优先、结构简单、运行可靠的思路，整扇组装完成后最大展开长度不超过250毫米，收拢后体积小巧便于随身携带，所有零件的拼接结构均做了圆角过渡处理，避免打印后出现尖锐毛边划伤使用者，各扇骨的转动间隙经过反复调试，既保证展开收拢时的顺滑无卡顿，又不会出现扇骨松动晃荡的问题，即使没有专业组装经验的使用者也能快速完成整扇的拼接装配，成品可作为日常纳凉的实用日用品，也可作为3D打印创意展示的趣味作品。
