费舍尔SK533焊接型散热片三维结构设计

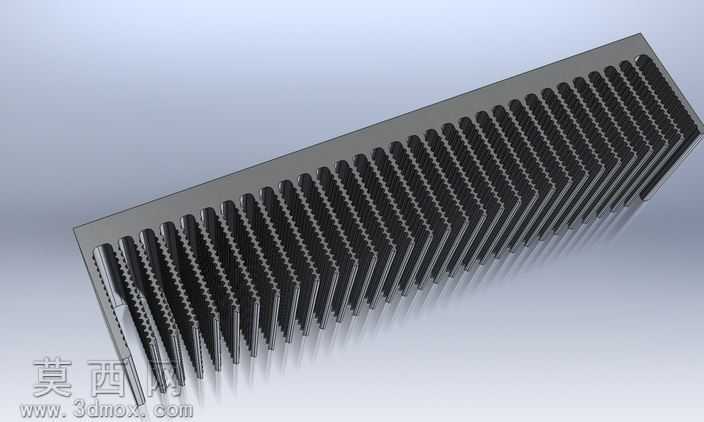

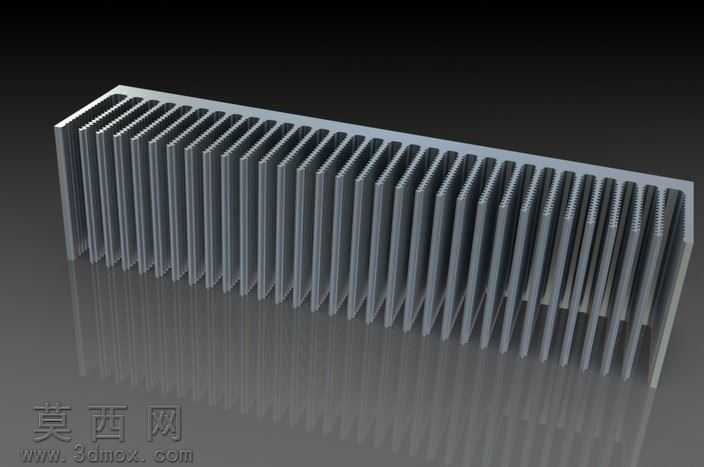

本作品为费舍尔SK533焊接式散热片的三维参数化建模成果，建模过程严格遵循工业级散热器件的设计规范，首先通过基准面定位确定散热片的整体长宽高基准尺寸，以铝挤型材的基底轮廓为基础绘制草图，采用拉伸凸台命令生成散热片的安装基板，确保基板厚度满足功放器件安装的平面度与结构强度要求。在鳍片结构设计环节，针对高密度平行鳍片的排布特征，先绘制单片鳍片的截面轮廓，充分考虑鳍片厚度、齿间距的热交换设计要求，通过线性阵列命令完成整排鳍片的排布，阵列过程中严格控制齿距公差，保证每片鳍片的平行度与间距一致性，避免出现阵列偏移导致的风道阻塞问题。焊接结构的建模还原了费舍尔散热片的焊接工艺特征，在鳍片与基板的连接位置预留了焊接贴合面，通过配合对齐确保所有鳍片与基板的接触平面完全贴合，还原焊接工艺的连接可靠性，同时对鳍片端部的锯齿状导流结构进行精细化建模，通过切除拉伸命令生成端部的锯齿造型，该结构可优化空气流经鳍片时的湍流效果，提升热交换效率。材质与渲染环节，为模型赋予铝合金阳极氧化的材质属性，调整材质的金属度、粗糙度参数还原工业铝型材的哑光金属质感，场景采用柔和的漫反射环境光，搭配定向补光突出鳍片阵列的层次感与结构细节，渲染视角选择斜向俯视角度，完整展示散热片的整体长度、鳍片排布密度与端部结构特征。设计过程中充分考虑该款散热片的应用场景，针对音频功放、高保真立体声音响设备的长时间工作散热需求，在鳍片高度、齿厚参数上匹配对应功率器件的热耗散要求，整体结构无多余冗余特征，所有建模特征均保留可编辑参数，方便后续根据不同功率需求调整鳍片数量、基板尺寸，模型的结构细节完全还原实物的焊接装配特征，可直接用于散热性能仿真、结构装配验证等工业设计环节。
